Переоборудование стенда Common Rail в HEUI - это комплексная модернизация существующего стенда под тестирование форсунок HEUI с обновлением электрики, гидравлики, системы управления, рабочей зоны и измерительных узлов. Решение подходит для сервисов, которым нужен современный стенд с автоматической регулировкой давления, термостабилизацией и удобной работой в ежедневном режиме.
Переоборудование стенда Common Rail в HEUI - модернизация существующего стенда с полной переработкой под тестирование форсунок HEUI. Подходит для сервисов, где уже есть стенд под Common Rail, но требуется переоснащение под другую систему впрыска с автоматическим управлением, стабильным давлением, термостабилизацией и удобной сменой форсунок.
- Полная переделка стенда под HEUI - от разборки до финальной пусконаладки
- Удаление старой электрики, гидравлики и узлов от Common Rail
- Установка управления Поток CR-2 и блока измерения Поток FM-2
- Герметичная рабочая зона и стапель со сменными адаптерами собственной разработки
- Автоматическая регулировка высокого давления и термостабилизация тестовой жидкости
Переоборудование выполняем у себя на производственной базе: клиент привозит стенд самостоятельно или отправляет транспортной компанией. После модернизации проводим пусконаладку, проверяем работу на режимах, согласуем результат и отправляем стенд обратно.
Для расчета пришлите фото стенда и короткое ТЗ:
- Фото стенда со всех сторон, фото внутренней части, щитка и гидравлики
- Какую систему нужно получить на выходе и какие форсунки планируете тестировать
- Что требуется по модернизации: управление, измерение, гидравлика, термостабилизация, адаптеры, автоматизация
- Город, сроки и вариант логистики: привезти стенд к нам или отправить транспортной компанией
Чем точнее исходные данные, тем быстрее можно определить состав работ, комплектацию, стоимость и сроки модернизации.
Что получаете на выходе
- Стенд, полностью переоборудованный из Common Rail в HEUI
- Новая электрика, обновленная гидравлическая часть и переработанная компоновка
- Блок управления Поток CR-2 и безмензурочный блок измерения Поток FM-2

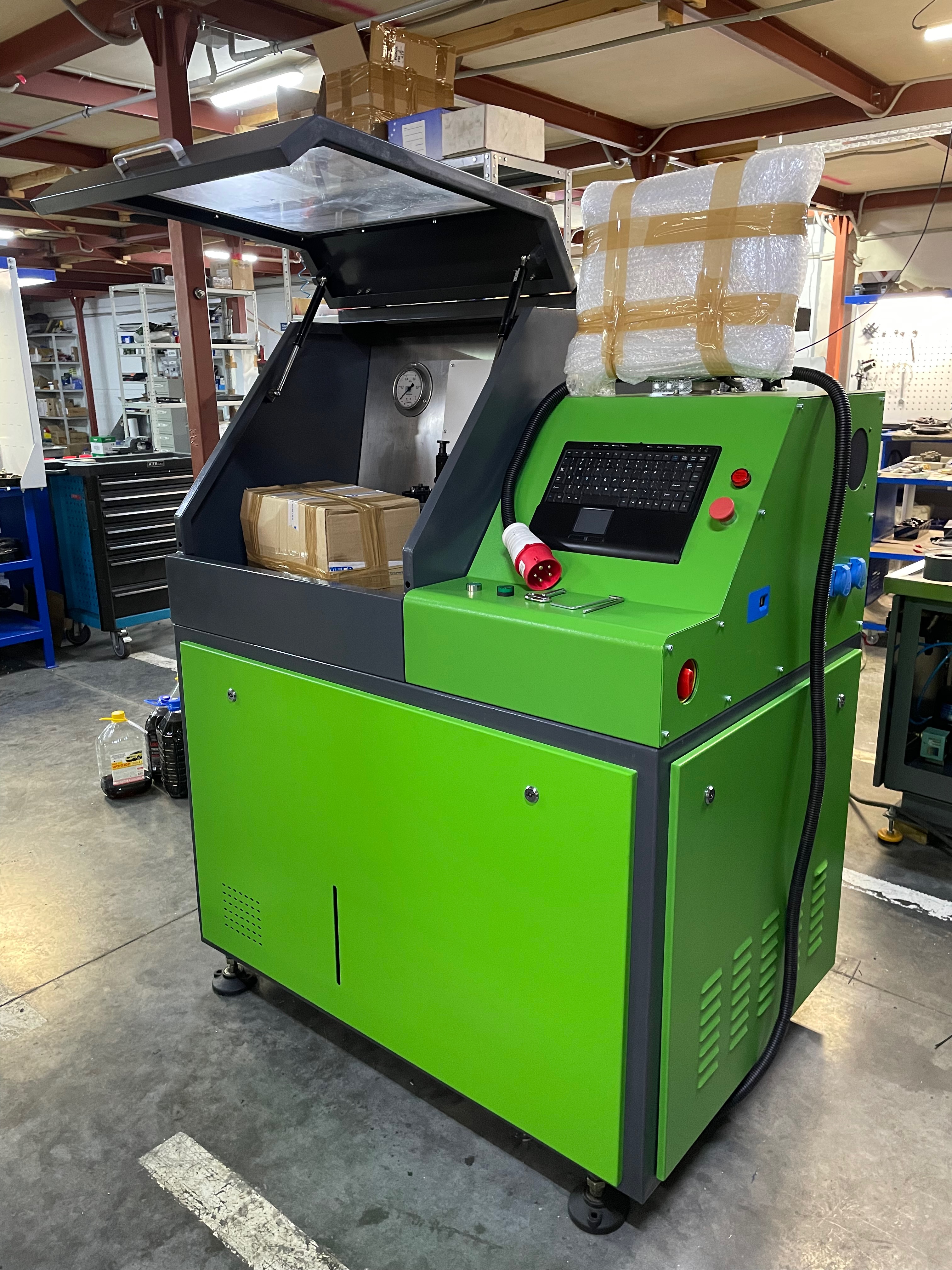

- Герметичная рабочая зона для тестирования форсунок HEUI
- Стапель со сменными адаптерами собственной разработки для быстрой установки форсунок
- Контур низкого давления с манометром, ручным регулятором и фильтром тонкой очистки
- Контур высокого давления с рейлом собственной разработки, датчиком Bosch и автоматической регулировкой давления
- Автоматическую термостабилизацию тестовой жидкости в диапазоне от 30 до 45 градусов
- Стенд, на котором проверка форсунки в данной конфигурации занимает ориентировочно от 2 до 5 минут в автоматическом режиме

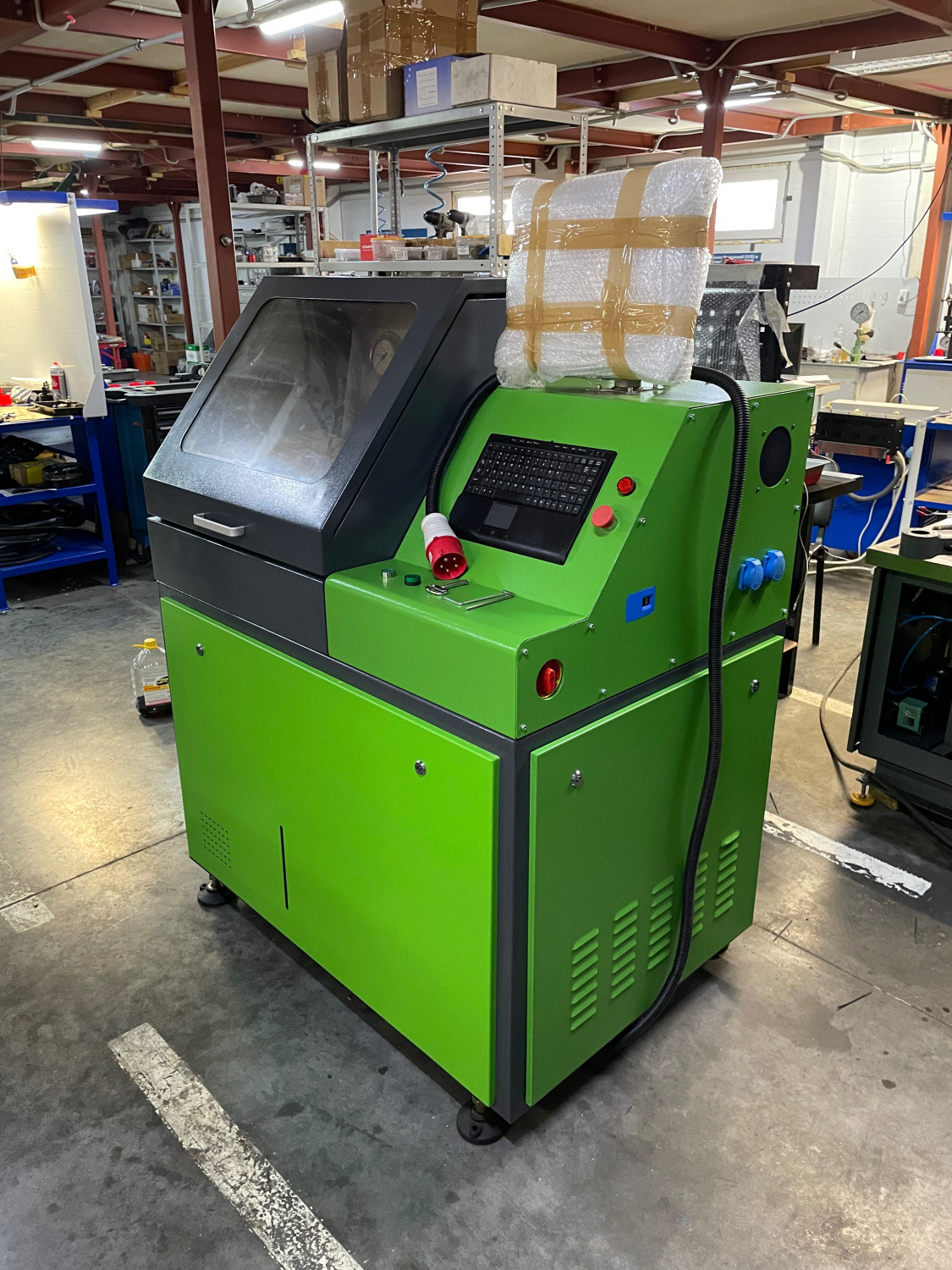

- Обновленный внешний вид стенда с новой передней панелью и перекрашенными элементами
Какие работы были выполнены
- Полная разборка стенда до основания
- Удаление старой электрики, гидравлики и остатков оснастки Common Rail
- Дефектовка панелей и изготовление новой передней панели
- Покраска остальных панелей для обновления внешнего вида стенда
- Установка блока управления Поток CR-2 и блока измерения Поток FM-2
- Герметизация рабочей зоны под форсунки HEUI
- Установка стапеля со сменными адаптерами собственной разработки
- Монтаж нового электродвигателя для привода тандемного насоса
- Сборка контура высокого и низкого давления
- Настройка автоматической регулировки давления и термостабилизации
Особенности переоборудования стенда из Common Rail в HEUI
Переход со стенда Common Rail на HEUI требует глубокой переработки конструкции. В таких проектах обычно недостаточно заменить только отдельные узлы. Требуется полная переоценка компоновки, гидравлики, электрики, логики управления, рабочей зоны и измерительной части. Именно поэтому в данном случае стенд был разобран до основания, а модернизация проводилась как комплексный проект.
Внутри стенда был установлен блок управления Поток CR-2 в паре с безмензурочным блоком измерения Поток FM-2. Такое решение позволило перевести стенд на более удобный и современный формат управления, ускорить проверку форсунок и сделать процесс работы более стабильным.
Как была реализована система тестирования HEUI

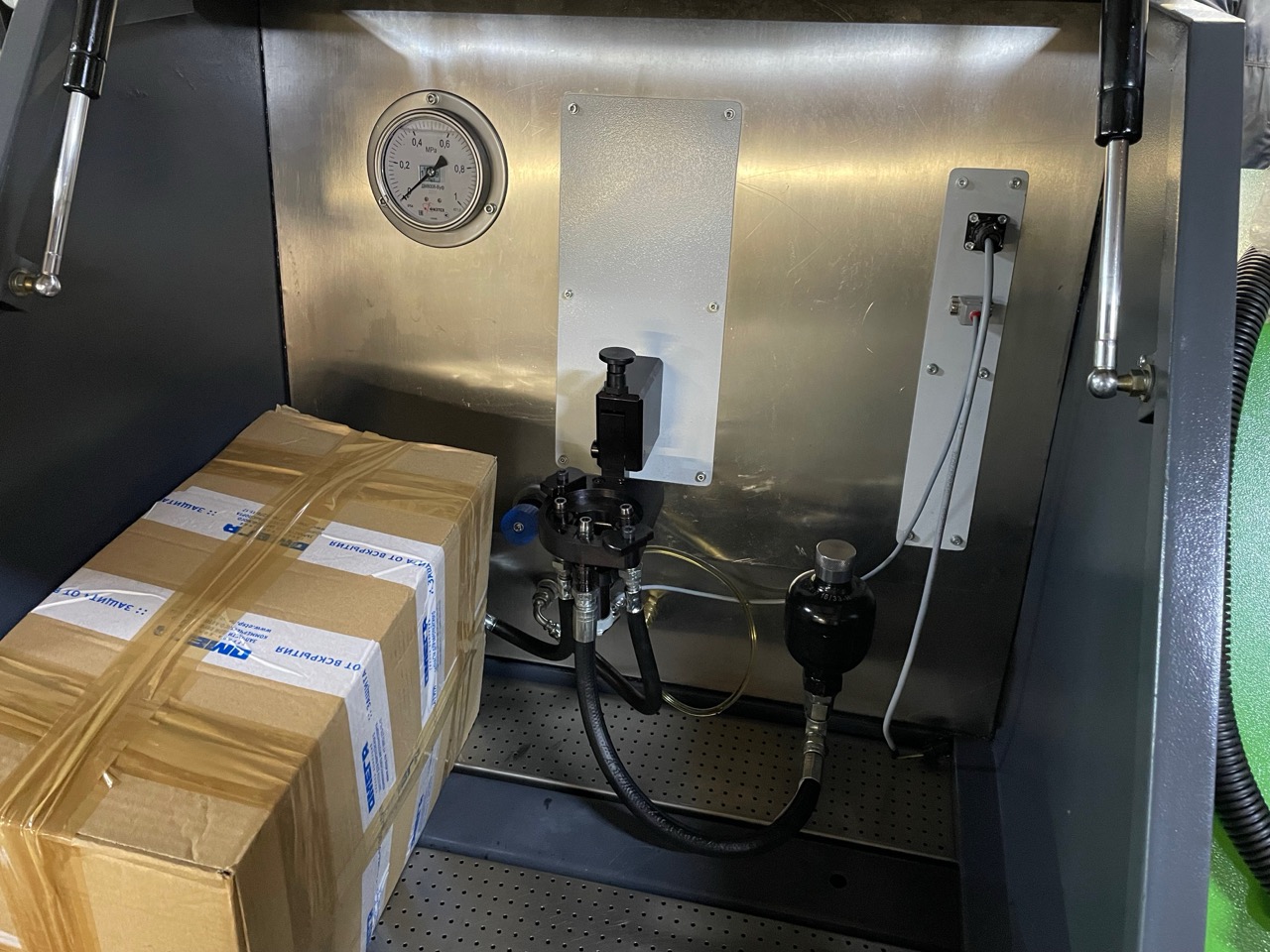

Для тестирования форсунок HEUI была загерметизирована рабочая зона и установлен стапель со сменными адаптерами собственной разработки. Это решение позволяет быстро устанавливать форсунки, менять их при переходе между разными типами и работать с узлами в более удобном и стабильном режиме.
Для привода тандемного насоса, создающего высокое и низкое давление, был установлен новый электродвигатель. Контур низкого давления оснастили манометром и ручным регулятором давления с диапазоном от 0 до 6 бар. Дополнительно в низкий контур установлен фильтр тонкой очистки, который помогает защитить распылительную часть от попадания загрязнений.
Контур высокого давления выполнен на базе рейла собственной разработки. В него встроен датчик давления Bosch и регулятор давления. В связке с блоком Поток CR-2 это позволило реализовать автоматическую регулировку давления в высоком контуре и сократить общее время проверки форсунки.
Что дает автоматизация в таком проекте
В стенде реализована автоматическая независимая термостабилизация тестовой жидкости в диапазоне от 30 до 45 градусов Цельсия. Во время модернизации были использованы последние наработки, чтобы перевести работу стенда в автоматический режим. За счет этого проверка форсунки в данной конфигурации занимает ориентировочно от 2 до 5 минут без вмешательства оператора.
Такой подход полезен для сервисов, где важны скорость работы, повторяемость результатов, снижение влияния человеческого фактора и удобство эксплуатации стенда в ежедневной нагрузке.
Возможности и ограничения
Итоговая конфигурация при переоборудовании стенда Common Rail в HEUI зависит от исходной конструкции стенда, состояния основных узлов, требуемых режимов работы и типа форсунок, которые нужно проверять. Для точной оценки лучше заранее прислать фото, видео и краткое описание задачи.
| Исходный стенд | Стенд Common Rail в эксплуатации, стенд после ремонта, стенд с устаревшей электрикой или гидравликой, стенд с внесенными доработками |
|---|---|
| Основная задача | Переоборудование стенда под HEUI с автоматизацией, стабильными режимами и удобной сменой форсунок |
| Управление | Установка Поток CR-2 и Поток FM-2, интеграция в новую конфигурацию стенда |
| Низкий контур | Манометр, ручной регулятор давления 0-6 бар, фильтр тонкой очистки |
| Высокий контур | Рейл собственной разработки, датчик Bosch, регулятор давления, автоматическое управление |
| Рабочая зона | Герметизация под HEUI, стапель и адаптеры собственной разработки |
| Автоматизация | Автоматическая термостабилизация тестовой жидкости и сокращение времени проверки в данной конфигурации ориентировочно до 2-5 минут |
| Логистика | Клиент привозит стенд к нам самостоятельно или отправляет транспортной компанией. После переоборудования отправляем стенд обратно |
Контроль качества
Чтобы переоборудование дало стабильный результат, в проекте фиксируются комплектация, схема и контрольные точки, после чего стенд проходит тестовые проверки на рабочих режимах.
- Входной осмотр стенда и оценка состояния электрики, гидравлики, механики и старых доработок
- Проверка новой электрической части и логики управления
- Проверка контуров высокого и низкого давления
- Контроль работы фильтрации, манометров, регуляторов и датчиков
- Проверка автоматической регулировки давления в высоком контуре
- Проверка термостабилизации тестовой жидкости
- Пусконаладка и тестовые прогоны форсунок HEUI
После завершения работ стенд проходит финальную настройку и проверку в рабочем режиме, чтобы подтвердить корректность модернизации и удобство дальнейшей эксплуатации.
Как мы запускаем такие проекты
- Получаем данные - фото, видео и описание текущего стенда
- Оцениваем состояние - что можно сохранить, что требует замены и как лучше реализовать новую конфигурацию
- Согласуем состав работ - управление, гидравлика, рабочая зона, автоматизация, панели, внешний вид, сроки и доставку стенда к нам
- Принимаем стенд - клиент привозит оборудование сам или отправляет транспортной компанией
- Выполняем переоборудование у нас - разборка, сборка, установка узлов, настройка и интеграция
- Проводим пусконаладку - проверка режимов, контроль давления, автоматизации и итоговой работы стенда
- Отправляем стенд обратно - после проверки, согласования результата и подготовки к транспортировке
Из чего складывается цена
- Состояние исходного стенда и объем полной переделки
- Необходимость замены электрики, гидравлики, двигателя и рабочих узлов
- Установка блоков Поток CR-2 и Поток FM-2
- Изготовление стапеля, адаптеров, рейла и других элементов собственной разработки
- Уровень автоматизации, включая давление и термостабилизацию
- Сложность интеграции и объем пусконаладки
- Логистика - доставка стенда к нам, приемка, упаковка и обратная отправка транспортной компанией
Для оптимизации бюджета подбирается разумная конфигурация, которая закрывает задачи сервиса по функционалу, скорости работы, надежности и удобству эксплуатации.
Что полезно подготовить для быстрого расчета
- Фото стенда с четырех сторон и фото внутренней части
- Фото щитка, гидравлики, двигателя и рабочих узлов
- Описание текущих проблем или ограничений стенда
- Перечень форсунок HEUI, которые планируете тестировать
- Требования по автоматизации, скорости проверки и логистике
Частые вопросы
Да, но объем переделки зависит от исходного состояния стенда. В ряде случаев возможно сохранить часть конструкции, а ключевые узлы полностью переработать под новую систему.
Переоборудование выполняем у себя на производственной базе. Клиент привозит стенд самостоятельно или отправляет транспортной компанией. После работ проводим проверку, согласуем результат и отправляем стенд обратно.
Герметичная рабочая зона делает работу со стендом безопаснее и удобнее, а также помогает стабильнее организовать тестирование форсунок HEUI в рабочем режиме.
Она ускоряет проверку форсунок, делает работу стенда более удобной и снижает влияние ручной настройки на итоговый результат.
Стабильная температура тестовой жидкости помогает сделать проверку более повторяемой и предсказуемой, что особенно важно при автоматическом режиме работы.
В данной конфигурации проверка форсунки занимает ориентировочно от 2 до 5 минут без вмешательства оператора, если стенд работает в автоматическом режиме. Точное время зависит от тест-плана и типа форсунки.
Да. Обычно клиент отправляет стенд к нам транспортной компанией или привозит самостоятельно. Перед отправкой подскажем, как лучше подготовить оборудование к перевозке, чтобы снизить риск повреждений электрики, гидравлики и рабочих узлов.
