Ключевые отличия:
- Оперативная поддержка на весь срок службы оборудования
- Проверка и кодирование 2-х форсунок одновременно выполняются одним кликом
- Самый компактный стенд на рынке. Габариты 680 x 680 x 1435 мм (помещается в лифт)
- Можно просматривать осциллограммы тока через обмотки электромагнитных форсунок, а также график времени отклика форсунки на управляющий сигнал (response time)
- Кодирование форсунок Bosch (IMA), Denso (QR), Delphi (C2I), Delphi (C3I), Delphi (C4I), Siemens (IIC)
- Возможность кастомизации - создавать собственные тест-планы, менять настройки ТНВД, и прочее. Настраивать и брендировать отчет диагностики для клиента
- Интуитивность. Легко разобраться и начать работать
- Для крупных сервисов будет актуально построение отчетов в общую базу данных без возможности удаления
Подробная информация
- Кабель-переходник для форсунок Bosch - 1 шт.
- Кабель-переходник для грузовых форсунок Bosch - 1 шт.
- Кабель-переходник для форсунок BMW - 1 шт.
- Кабель-переходник для форсунок Siemens - 1 шт.
- Кабель-переходник для форсунок Delphi - 1 шт.
- Кабель-переходник для форсунок Delphi Euro 5 - 1 шт.
- Кабель-переходник для форсунок Denso - 1 шт.
- Кабель-переходник для форсунок Denso-2 - 1 шт.
- Силовой разъем розетка 380 В, 32А - 1 шт.
- ТВД для форсунок М14хМ12 - 2 шт.
- ТВД для форсунок М14 - 2 шт. Заглушка отверстий «Подача», «Обратка» - 2 шт.
- Цанга 010 - 1 шт.
- Цанга 020 - 1 шт.
- Цанга 030 - 1 шт.
- Стакан для цанги 010/030 - 1 шт.
- Стакан для цанги 020 - 1 шт.
- Набор уплотнительных колец для цанговых стаканов - к-т
- Набор уплотнительных колец 12мм, 14мм, 22мм - к-т
- Вибро-опора - 4 шт.
- Адаптер для подключения к существующей вытяжной системе вентиляции - 1 шт.
- Ключ для снятия защитных панелей стенда - 2 шт.
- Руководство по эксплуатации - 1 шт.
Также можно приобрести готовое решение под ключ, со скидкой.
В комплект входит:

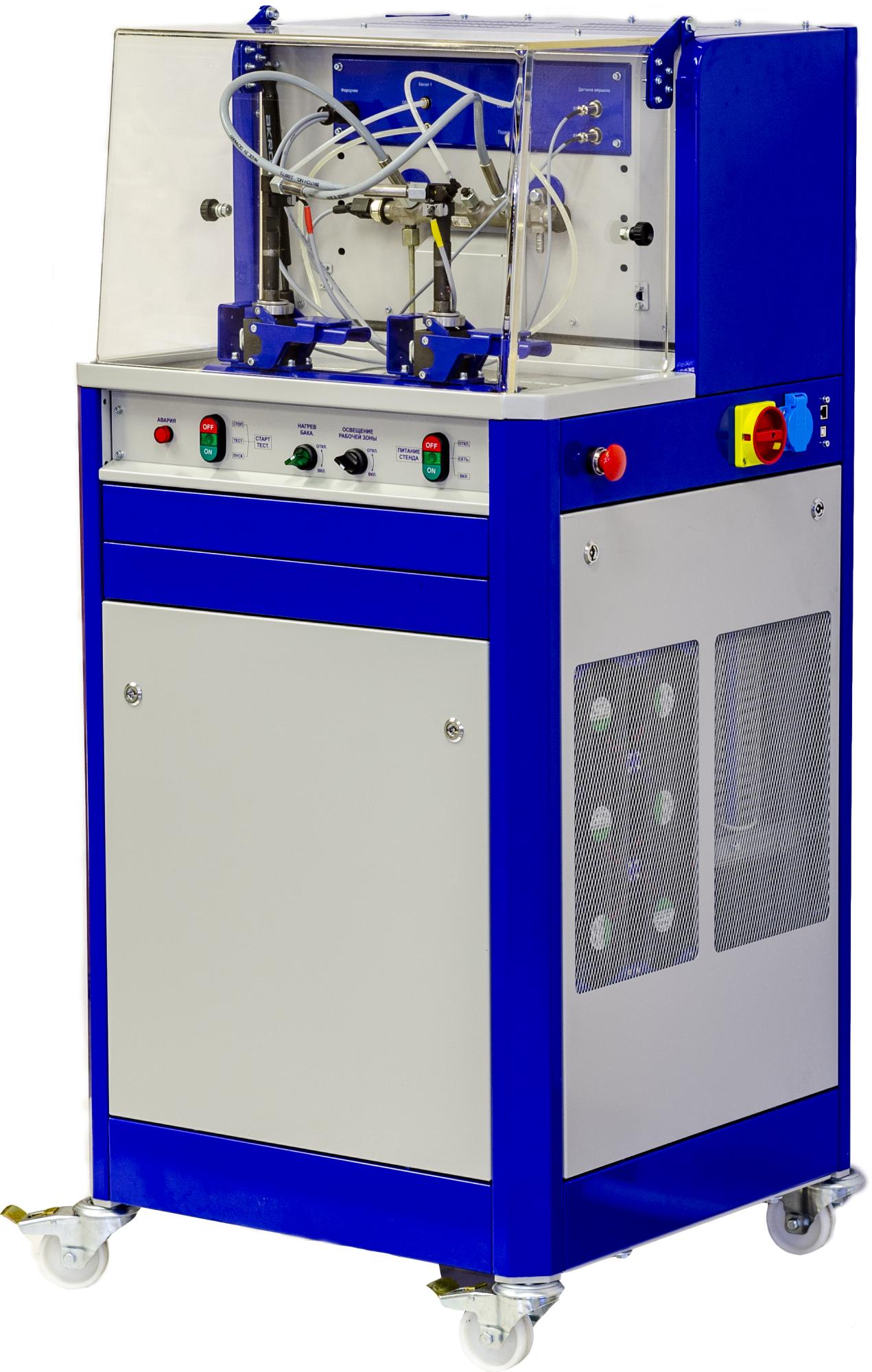

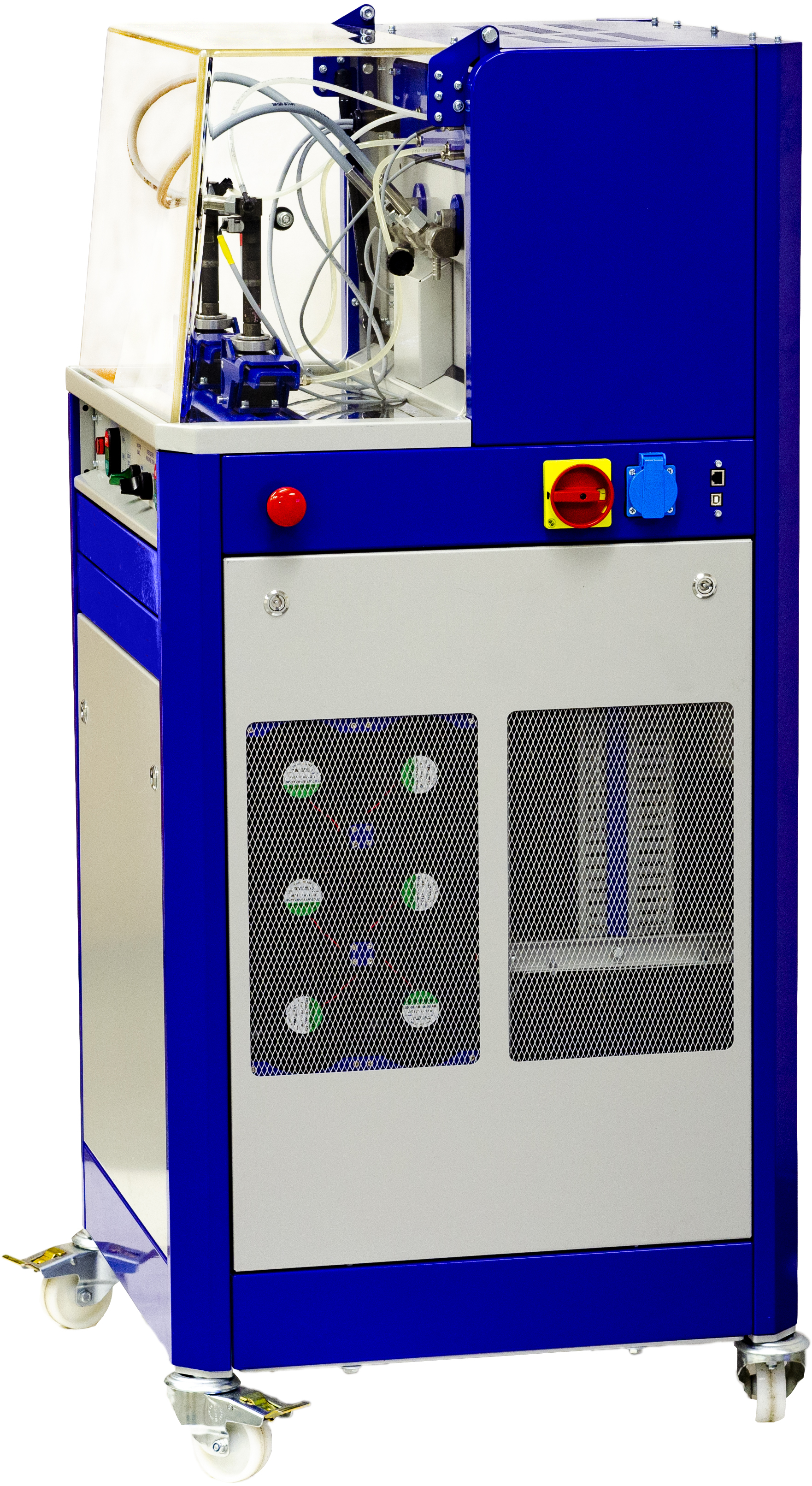

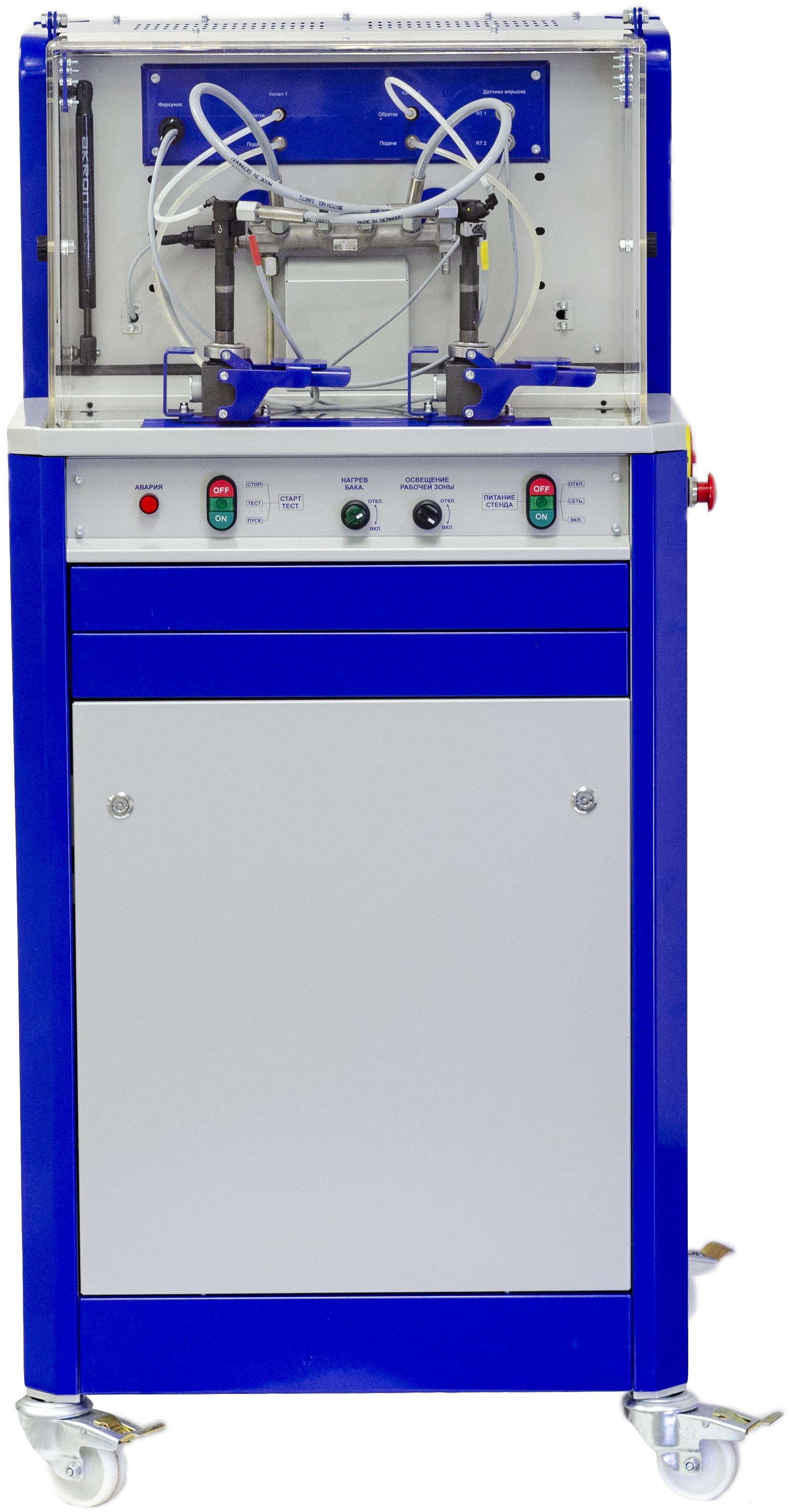

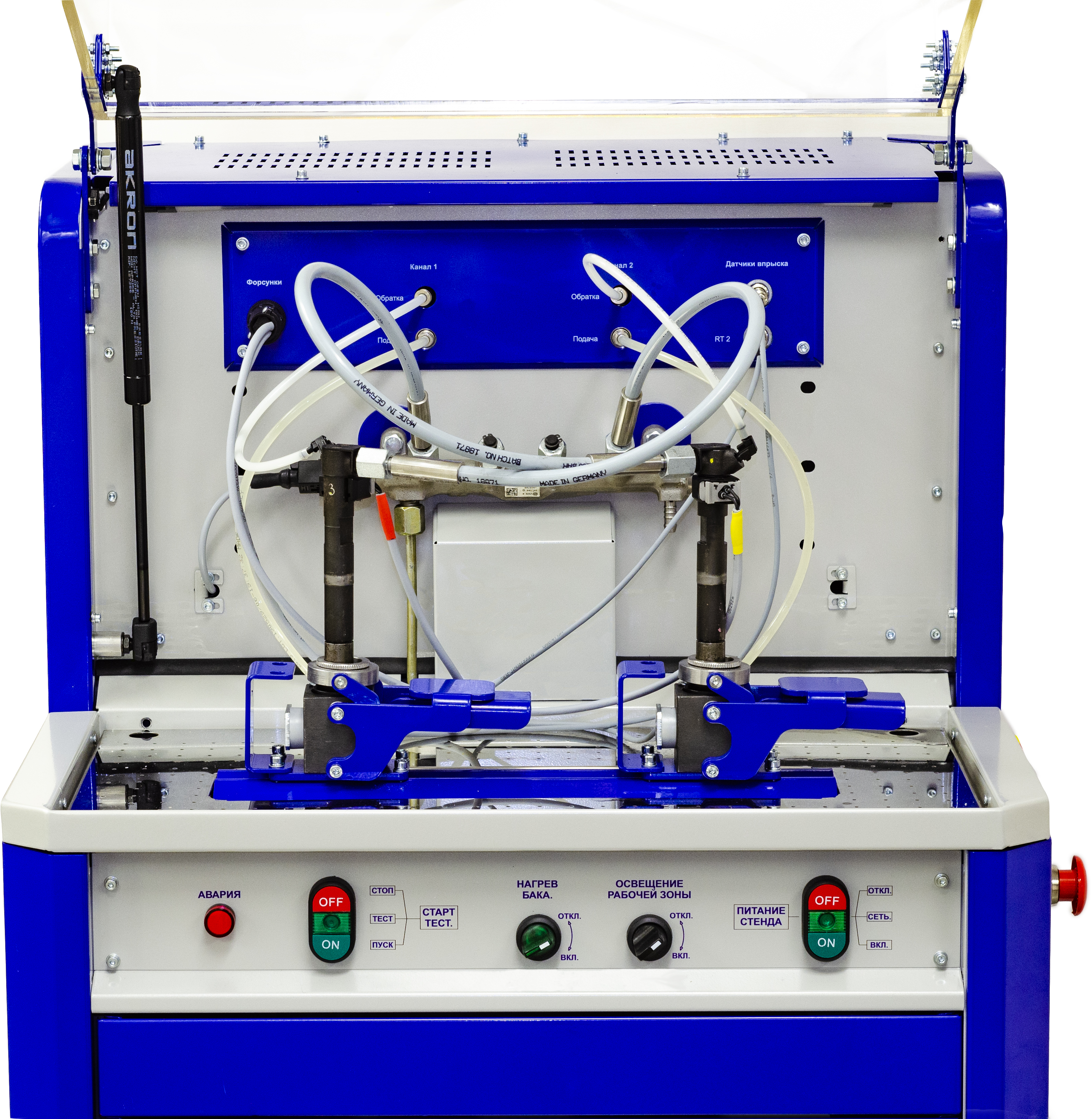

- Стенд для диагностики и кодирования форсунок COMMON RAIL "SMART CRI"
- Кодирование форсунок Bosch (IMA)
- Кодирование форсунок Denso (QR)
- Кодирование форсунок Delphi (C2I)
- Кодирование форсунок Delphi (C3I)
- Кодирование форсунок Delphi (C4I)
- Кодирование форсунок Siemens (IIC)
- Подкатная стойка для электроники
- Компьютер с предустановленным ПО для работы, монитор, клавиатура
- Контроллер Поток CR-Mini 2 – обеспечивает - проверку гидроплотности форсунок; автоматическое либо ручное управление давлением в системе (1 канал управления); автоматическую защиту от перегрузки по току форсунки и регулятора давления;
- Комплект оснастки (стапель) для проверки грузовых форсунок Common Rail с адаптерами в комплекте
- Гибкая трубка PARKER на 2500bar для удобства подключения подачи тестовой жидкости
- Дополнительно можно приобрести обучение по ремонту ( Bosch EUI/EUP, Delphi E1,E3, Scania HPI, VAG, HEUI, CAT, DAF105, Common Rail ).
- Обучение проходит в Дизельном Центре «Дизельмикс». Курс обучения состоит из 2-х дневной практики по ремонту и диагностике.
- Обучение по работе на стенде бесплатно!
Имеется ящик для инструментов, который позволяет хранить инструмент в удобном месте с быстрым доступом.
В комплекте струбцина и универсальный адаптер. Также дополнительно продается с адаптерами под любые форсунки.

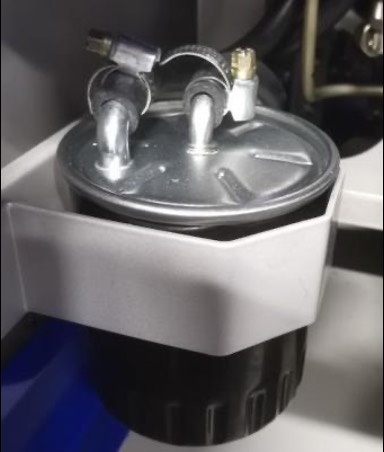

Фильтр с высокой степенью фильтрации (5 мкм) возможно приобрести в любом магазине автозапчастей по доступной цене. Находится в доступном месте и удобен в замене.

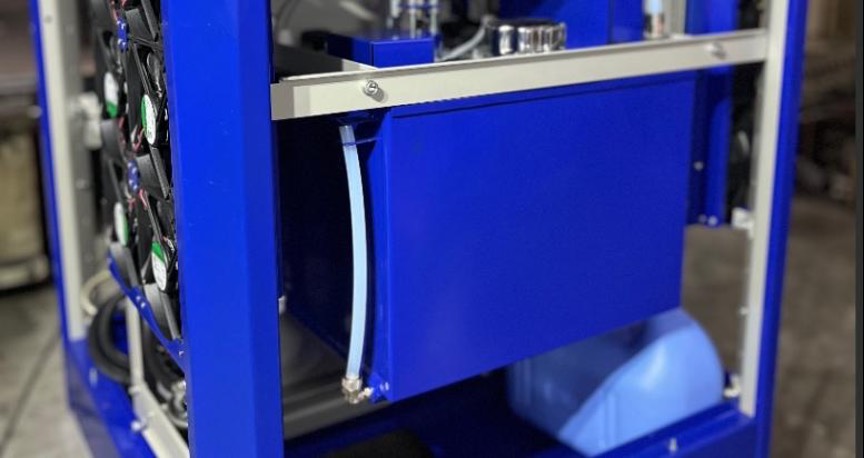

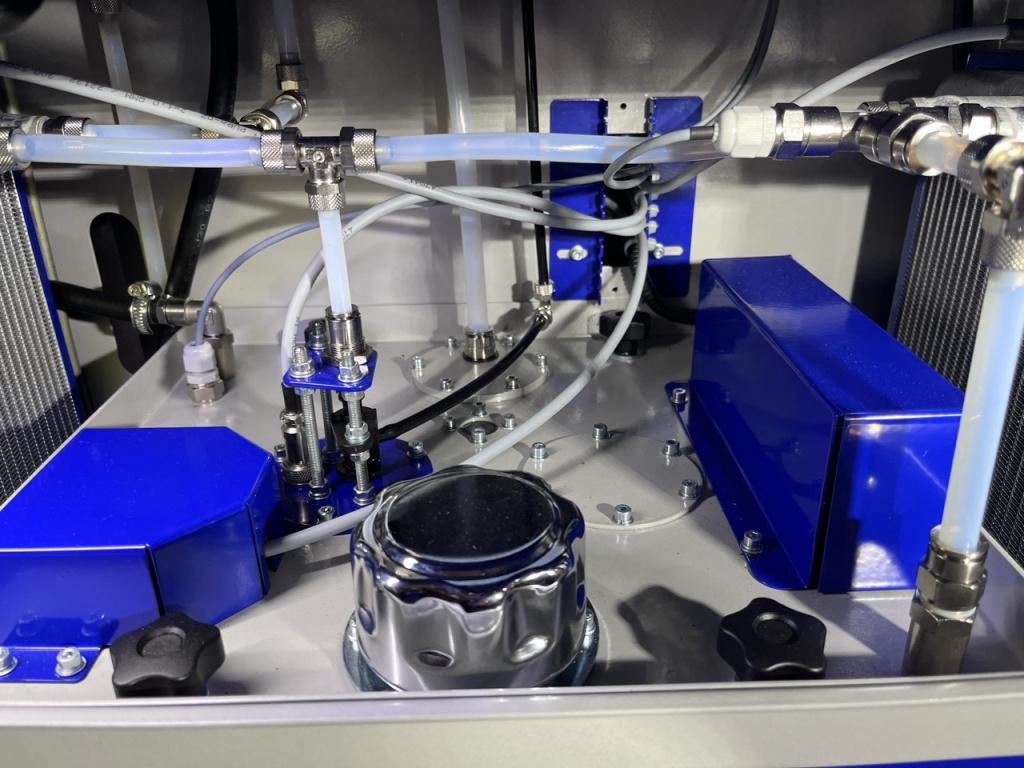

- бак с нагревателем и датчиком температуры;

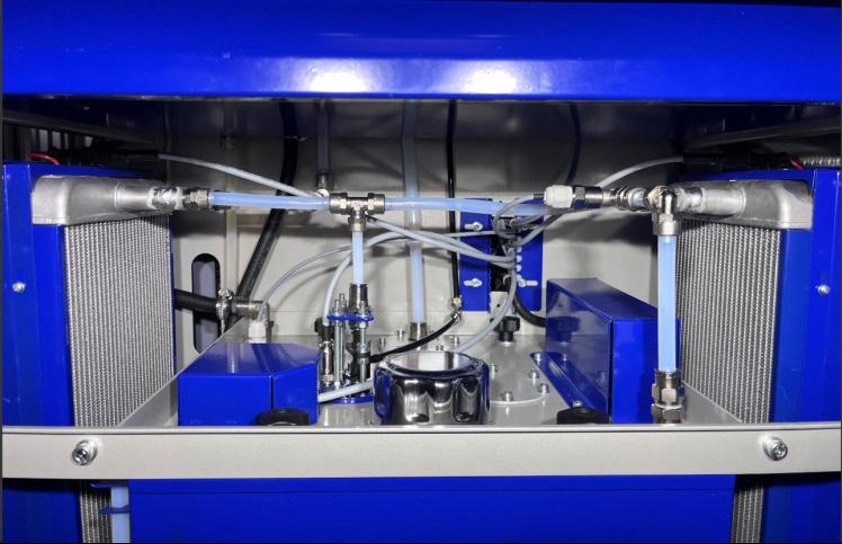

- 2 радиатора обдуваемые воздухом

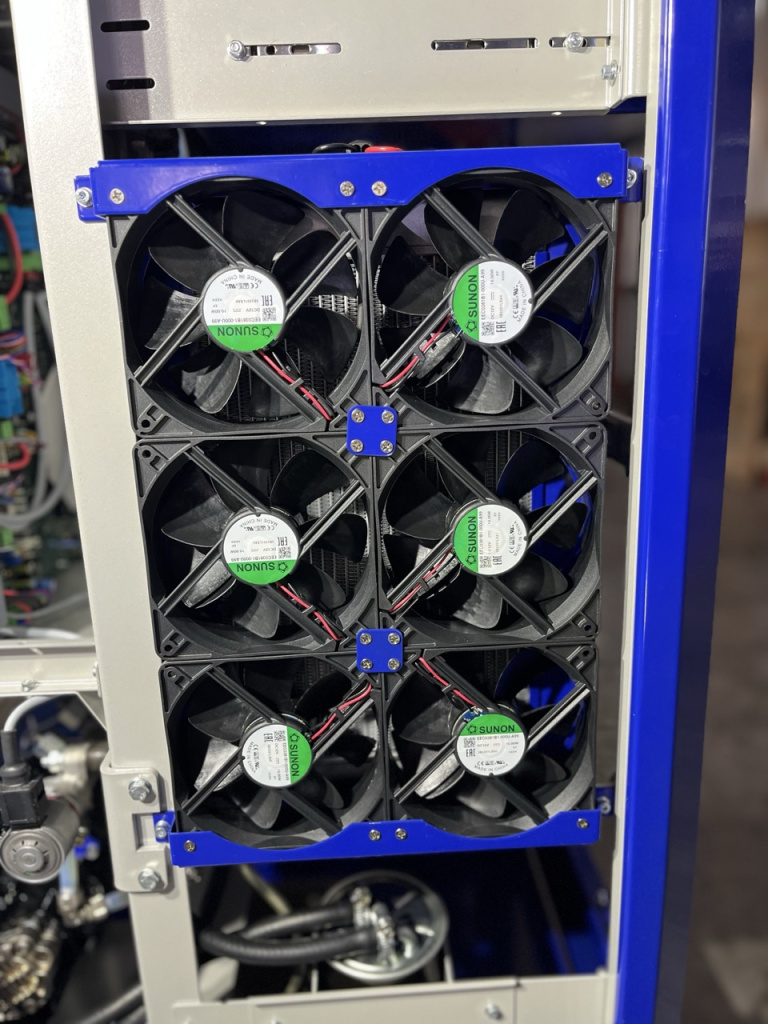

- 12 кулеров
Поддерживание заданной температуры тестовой жидкости происходит в автоматическом режиме. Температура тестовой жидкости поддерживается на уровне 40 °С ± 0,5 °С.
В комплекте со стендом поставляется программное обеспечение (DIESEL Studio), которое позволяет:
1. Производить управление диагностикой с персонального компьютера.
2. Просматривать осциллограммы тока через обмотки электромагнитных форсунок.
3. Просматривать график времени отклика форсунки на управляющий сигнал (response time).
4. Выполнять кодирование форсунок Bosch (IMA), Denso (QR), Delphi (C2I), Delphi (C3I), Delphi (C4I), Siemens (IIC).

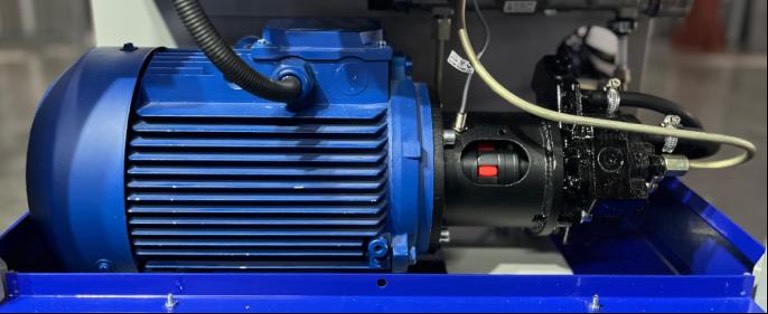

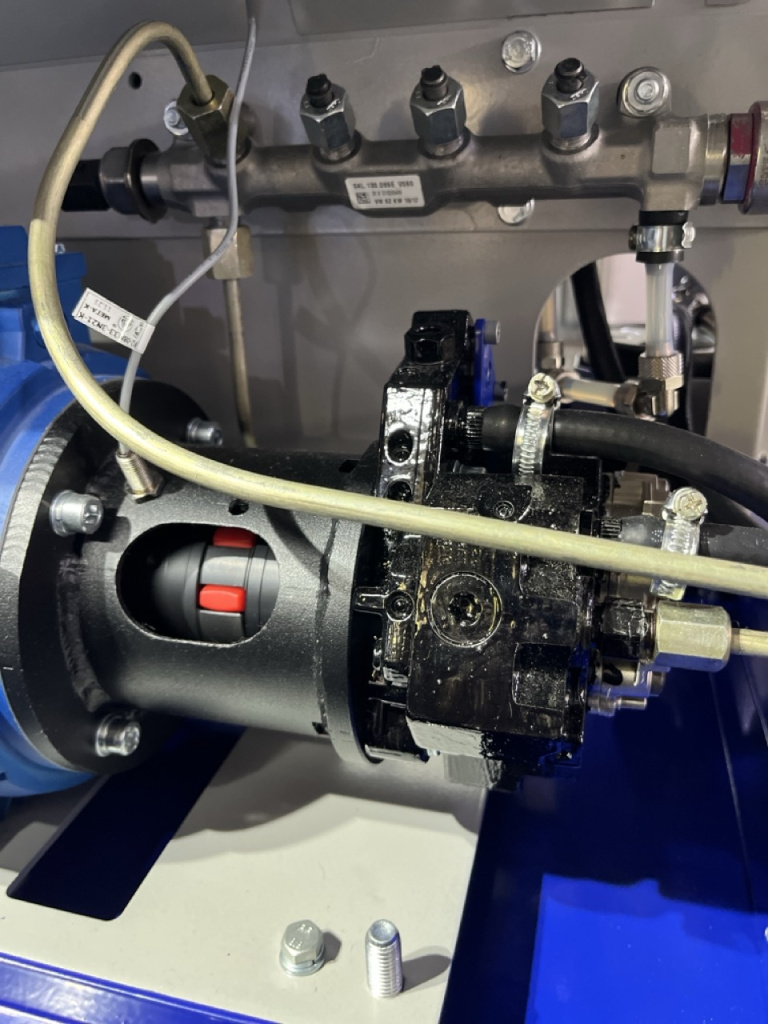

5. Регулировать частоту вращения двигателя ТНВД.
6. Регулировать температуру тестовой жидкости.
7. Создавать собственные тест-планы.
8. Формировать отчет диагностирования.

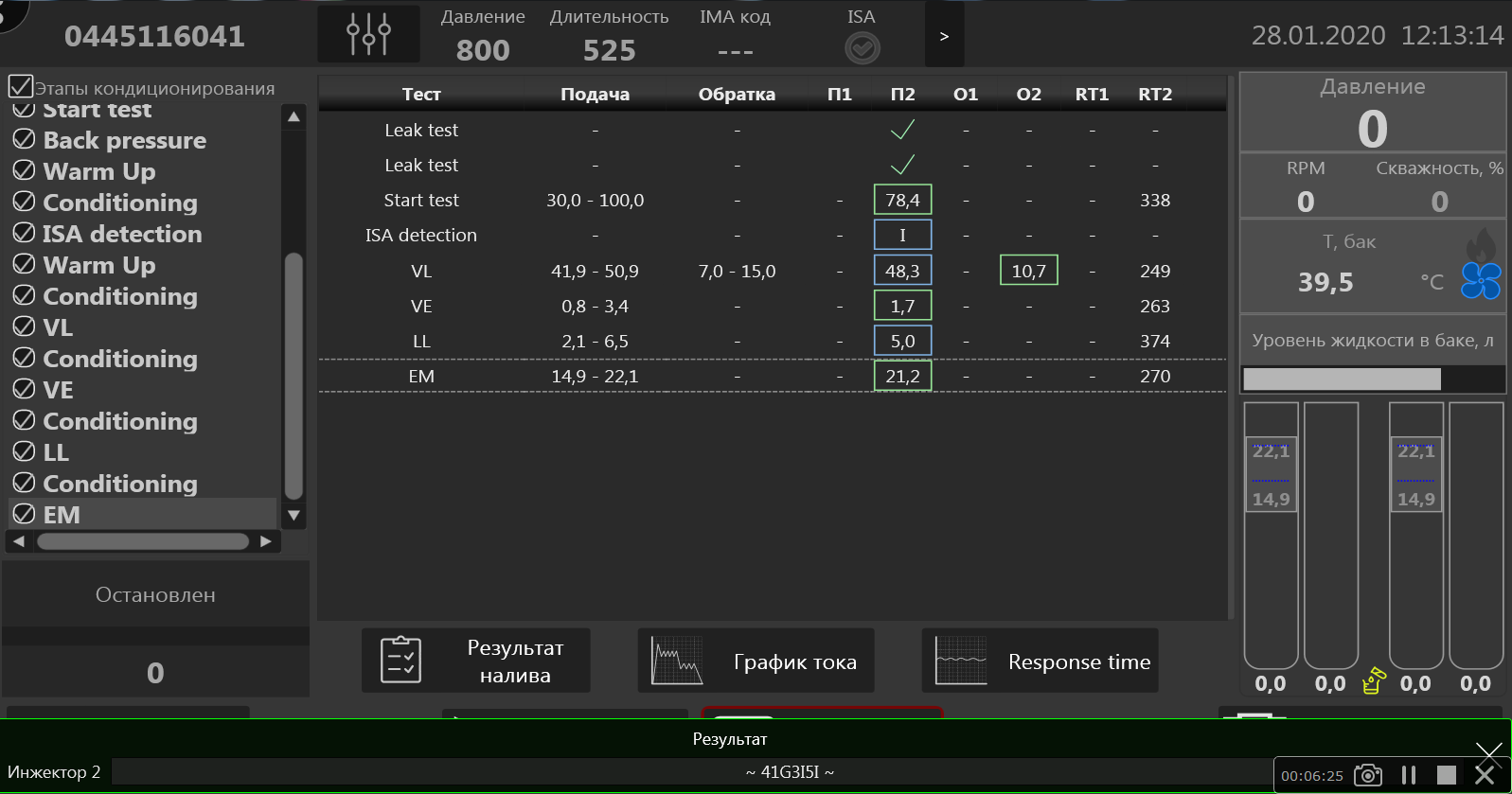

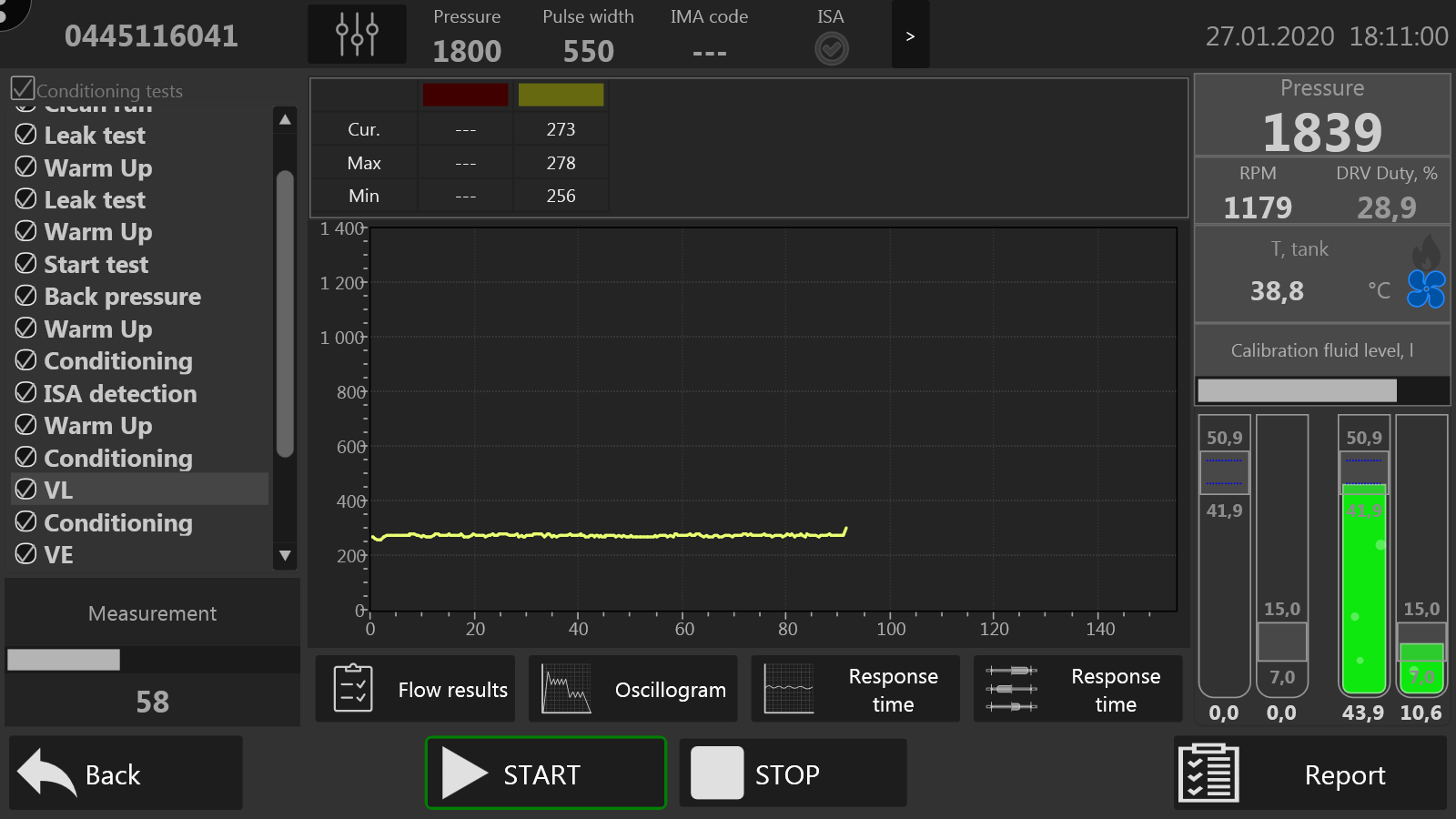

Вид программы во время тестирования
В окне диагностики отображаются данные и параметры тестирования:
- режимы тестирования (по умолчанию полный тест-план, имеется возможность выбора тестов);
- «Давление Длительность», величина давления (бар) в текущем тесте и длительность управляющего импульса (мкс);
- «График тока», графика управляющего сигнала, который подается на форсунку;
- «Response time», график времени задержки между подачей управляющего сигнала и впрыском; - «Результаты налива», с указанием диапазона допуска по наливам в заданном режиме диагностики;
- при необходимости можно задать собственные значения давления и длительности теста;
- «ПУСК», «СТОП» - запуск и остановка диагностики;
- «Отчёт», по окончании тест-плана, результаты можно распечатать и сохранить в виде отчета;
- «Т, бак», текущая температура в баке;
- «Давление», текущее значение давления в рампе.

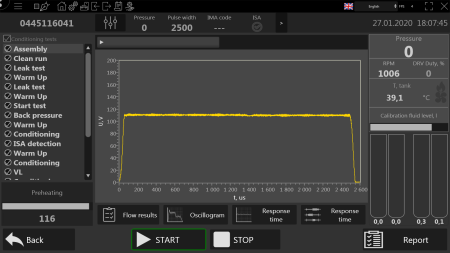

График напряжения

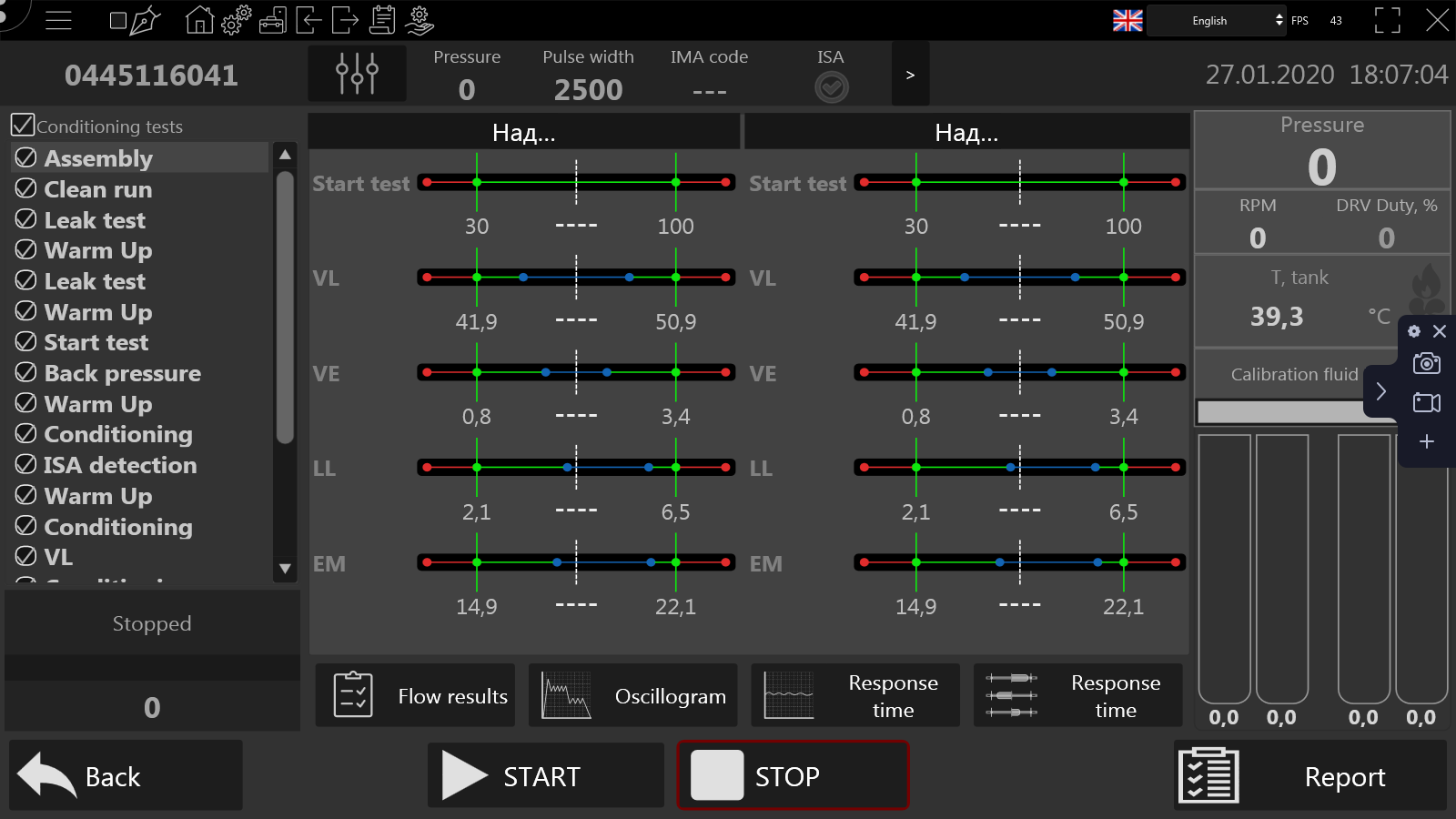

Просмотр отклонения наливов от нормы
Результаты тестирования
Также вы имеете доступ:

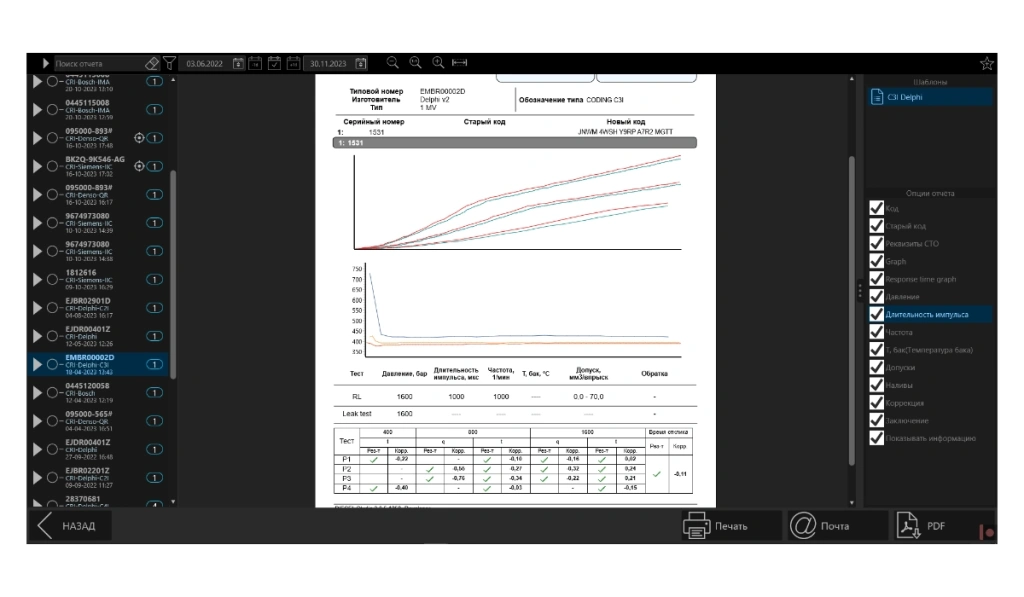

- Кастомизации отчета диагностики (скрывать параметры, создавать собственное описание, загружать лого компании)
- Встроенный конструктор интерфейсов, позволяет редактировать внешний вид и функционал базовых интерфейсов и разрабатывать свои собственные.
- полностью масштабируемый пользовательский интерфейс.
- возможность самостоятельного перевода интерфейса на произвольный язык.
|
ПАРАМЕТР |
ЗНАЧЕНИЕ |
|---|---|
|
Количество одновременно диагностируемых легковых в зависимости от модели (грузовых) форсунок, шт. |
2* |
|
Максимальное рабочее давление, бар |
2200 |
|
Максимальная потребляемая мощность, кВт |
5,5 |
|
Напряжение питания сети, В |
~380 В ±10% |
|
Объем бака, л |
25 |
|
Вес нетто, кг |
205 |
|
Габаритные размеры Д х Ш х В, мм |
680 х 680 х 1435 |
* модели для тестирования 1-ой и 4-х форсунок производятся по специальному заказу.

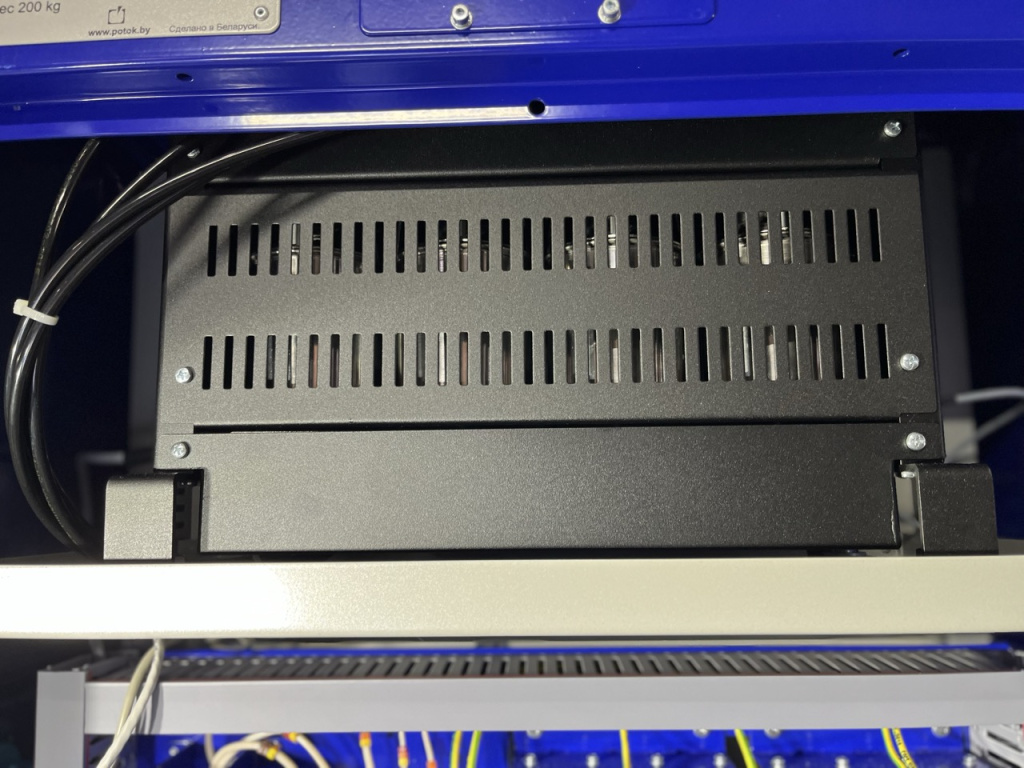

Блок управления Поток CR-MINI 2 с ПО
Блок управления представляет многофункциональное устройство для профессиональной работы с электромагнитными и пьезоэлектрическими инжекторами и регуляторами топливных систем легковых, грузовых автомобилей и специальной техники фирм-производителей: Bosch, Denso, Delphi, Siemens, CAT и многих других.
Может быть использован как в составе профессионального дизельного стенда, так и при проверке типа «входной контроль» на автомобиле и(или) рабочем месте толевщика (верстак и т.п.).
Блок управления обеспечивает: диагностирование объемной производительности, формы и интенсивности распыла, измерение RLC, минимального давления поднятия иглы распылителя, гидроплотности, измерения хода анкера, измерение хода пьезопакета, измерение сопротивления пьезопакета, определение токов открытия/закрытия электромагнитных и пьезоэлектрических дизельных форсунок.

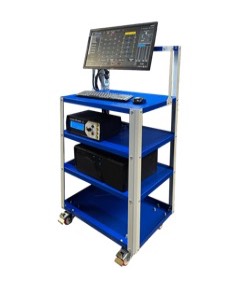

Стойка подкатная для электроники
Стойка подойдет для размещения электроники, ключей, принтера и компьютера. Колесики фиксируются. Полки, при необходимости, можно будет отрегулировать по высоте. Возможно приобретение ПК с встроенным ПО необходимым для работы.

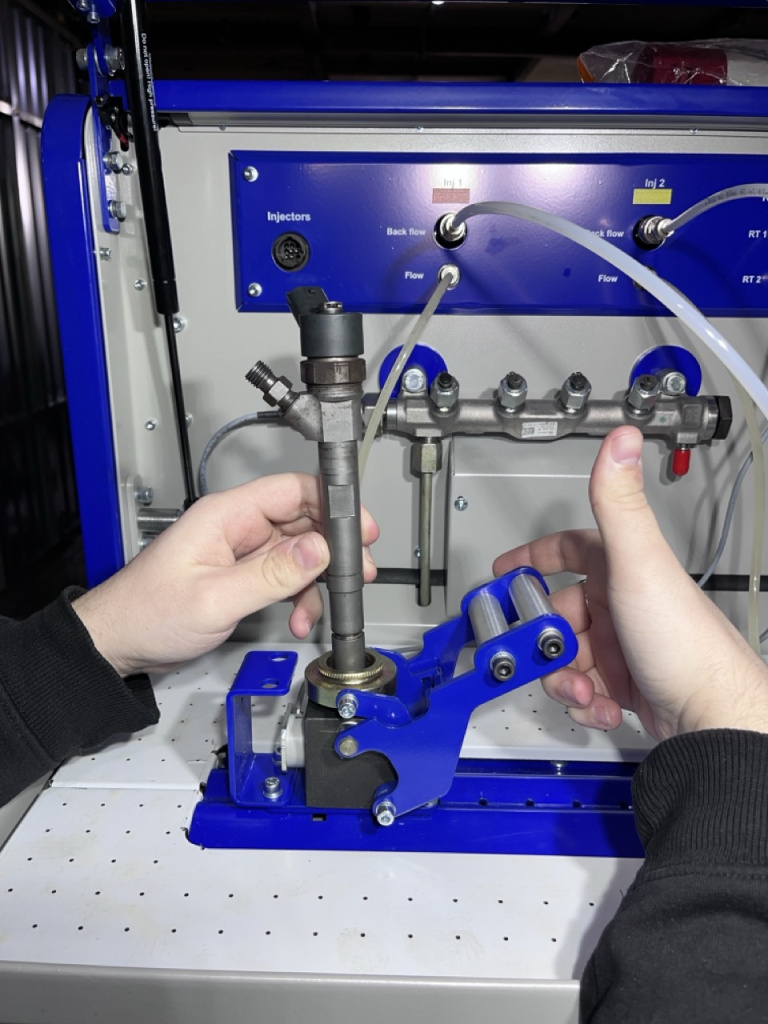

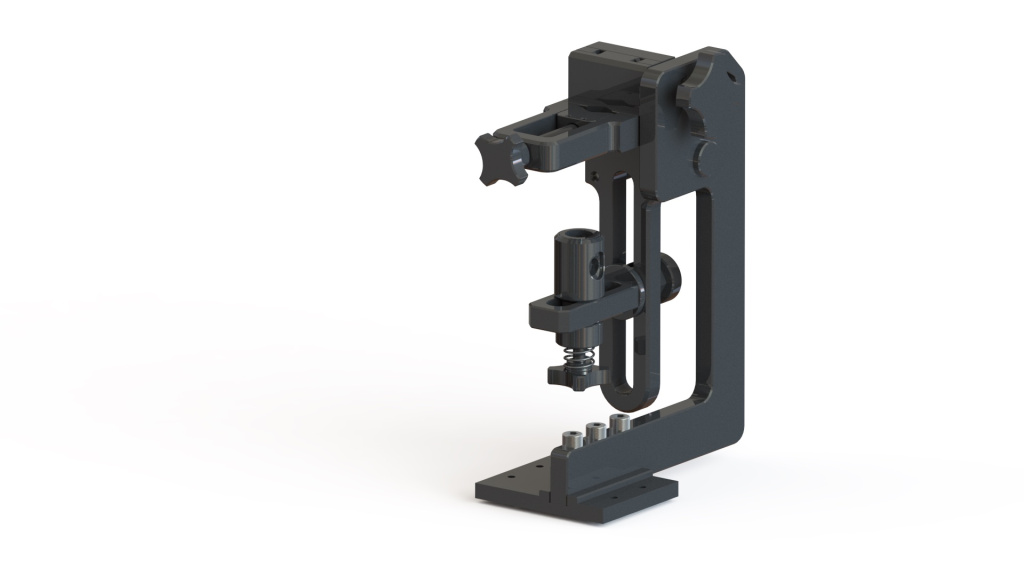

Струбцина для грузовых форсунок Common Rail
Предназначена для установки в стенд Smart CRI на штатные крепления, позволяющий устанавливать грузовые форсунки BOSCH, RENAULT PREMIUM, CASE, CUMMINS, SMART, Delphi DAF105, Scania XPI, Bosch MAN, MAZ, VOLVO для их удобного тестирования.
Также есть универсальный адаптер (прижим), который еще больше расширяет функционал струбцины.
В комплекте струбцина и универсальный адаптер. Также дополнительно продается с адаптерами под любые форсунки.

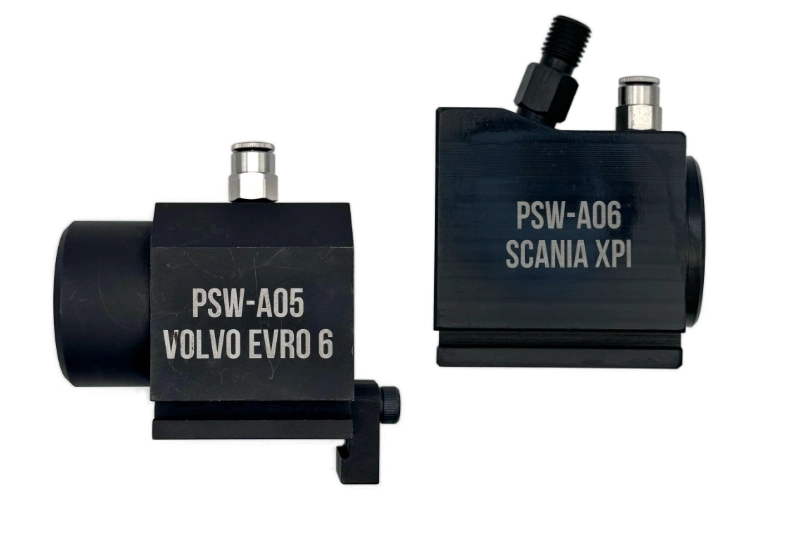

Список адаптеров:
- Адаптер IVECO 007
- Адаптер RENAULT PREMIUM 019
- Адаптер MAN 044
- Адаптер MAN 218
- Адаптер MERCEDES EURO 6 386
- Адаптер VOLVO/RENAULT EURO 6 199
Для эффективной работы и удобства подключения, возможна установка гибкой трубки PARKER на 2500 бар и угловой переходник для удобного подключения форсунок.
Тестовая жидкость SRS calibration fluid Bosch-NormVS 15665-OL).
