POTOK CR-Mini 2 - блок предварительной проверки форсунок и ТНВД Common Rail

Руководство по эксплуатации

Контроллер Поток CR-Mini 2 - это многофункциональное устройство для диагностики дизельных форсунок фирм Bosch, Denso, Delphi, Siemens и других. Он позволяет измерять объемную производительность, форму и интенсивность распыла, минимальное давление поднятия иглы распылителя, гидроплотность, ход анкера и пьезопакета, сопротивление и емкость электромагнитных и пьезоэлектрических клапанов, токи открытия и закрытия форсунок. Прибор может работать как в составе стенда для проверки ТНВД, так и на рабочем месте топлевщика или на автомобиле. Прибор имеет жидкокристаллический индикатор, многооборотный переключатель, кнопки управления и разъемы для подключения форсунок и регулятора давления. Прибор обеспечивает автоматическое или ручное управление давлением в системе, автоматическую защиту от перегрузки по току и автоматическое сохранение параметров работы.

Системные требования

Минимальные

• Операционная система: Windows 7 (для работы с Micrometer необходим Windows 10 20H1)
• Процессор: 2 ядра 2.4 ГГц
• Оперативная память: 6 Гб
• Свободного места на жестком диске: 2 Гб
• Разрешение экрана 1280x720
• Наличие USB-порта версии 2.0 и выше

Рекомендуемые

• Операционная система: Windows 10 20H1
• Процессор: 2 ядра 3.2 ГГц
• Оперативная память: 8 Гб
• Свободного места на жестком диске: 5 Гб
• Разрешение экрана 1920x1080
• Версия DirectX: 10 или выше
• Графический адаптер: с поддержкой видеопамяти 512 Мб и выше
• Наличие Ethernet порта
• Наличие USB-порта версии 2.0 и выше
• Наличие подключения к Интернет

Установка

Начало работы

Для начала необходимо загрузить программу. ПЕРЕЙТИ В РАЗДЕЛ ПО После загрузки запустите установочный файл программы и следуйте инструкциям.

Первый запуск

Приветствие

После завершения процесса установки отобразится окно начальной настройки.

Выбор языка

Далее выберите язык на котором вы будете работать в программе, изначально скачан только английский языковой пакет, если у вас подключен интернет, то у вас в списке отобразятся доступные для скачивания языковые пакеты, они помечены иконкой облака.

По нажатии кнопки «Continue» у вас попросят подтверждение к скачиванию языкового пакета.

Выбор режима работы

Далее выберете режим работы программы. Возможен выбор нескольких режимов одновременно. После выбора нажмите ПРОДОЛЖИТЬ.

Реквизиты сервиса

Настройте реквизиты сервиса, логотип компании и введите данные о исполнителе. Эта информация будет отображаться в сформированных отчетах проверки. Все эти данные можно будет настроить позже.

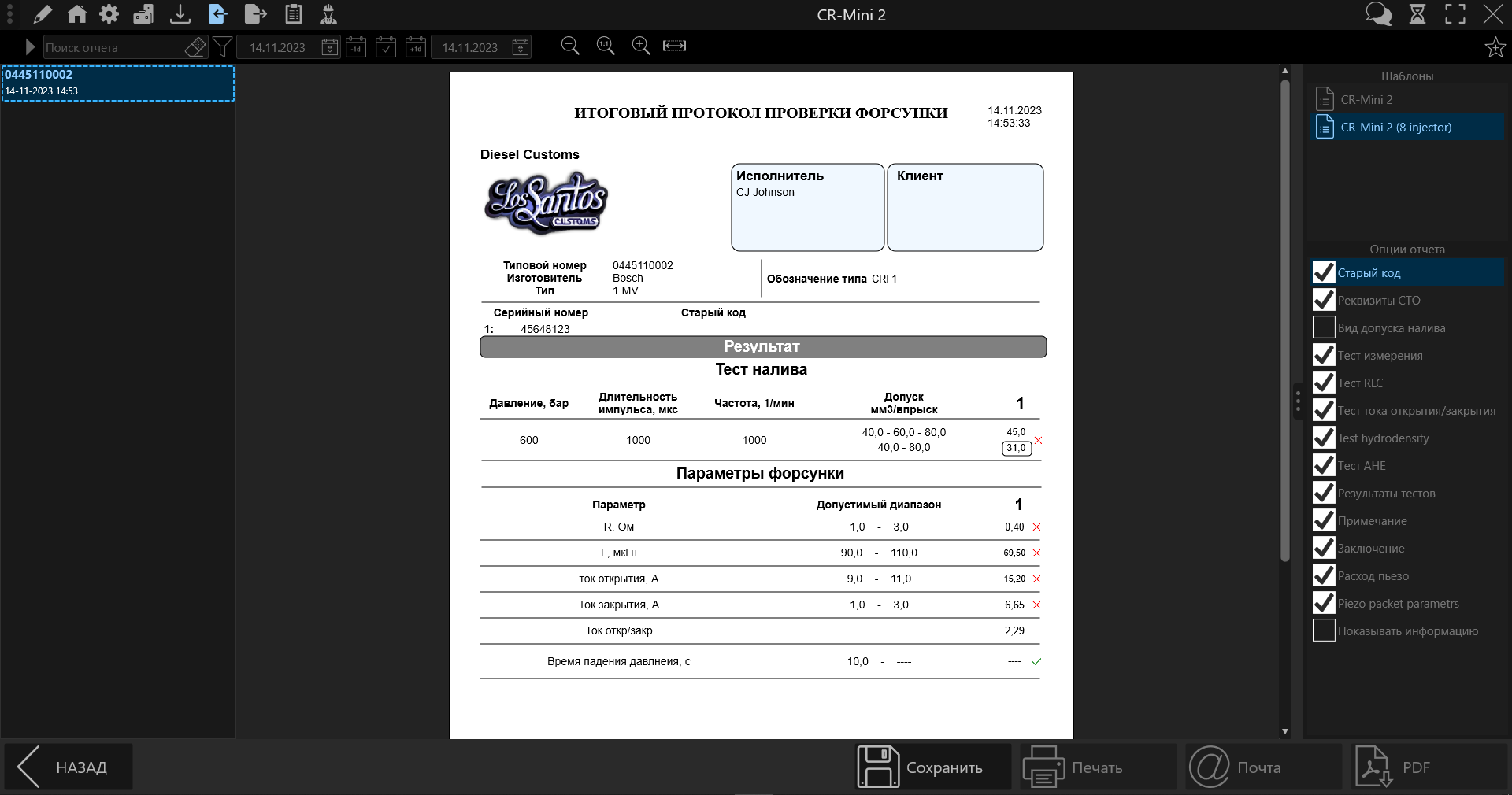

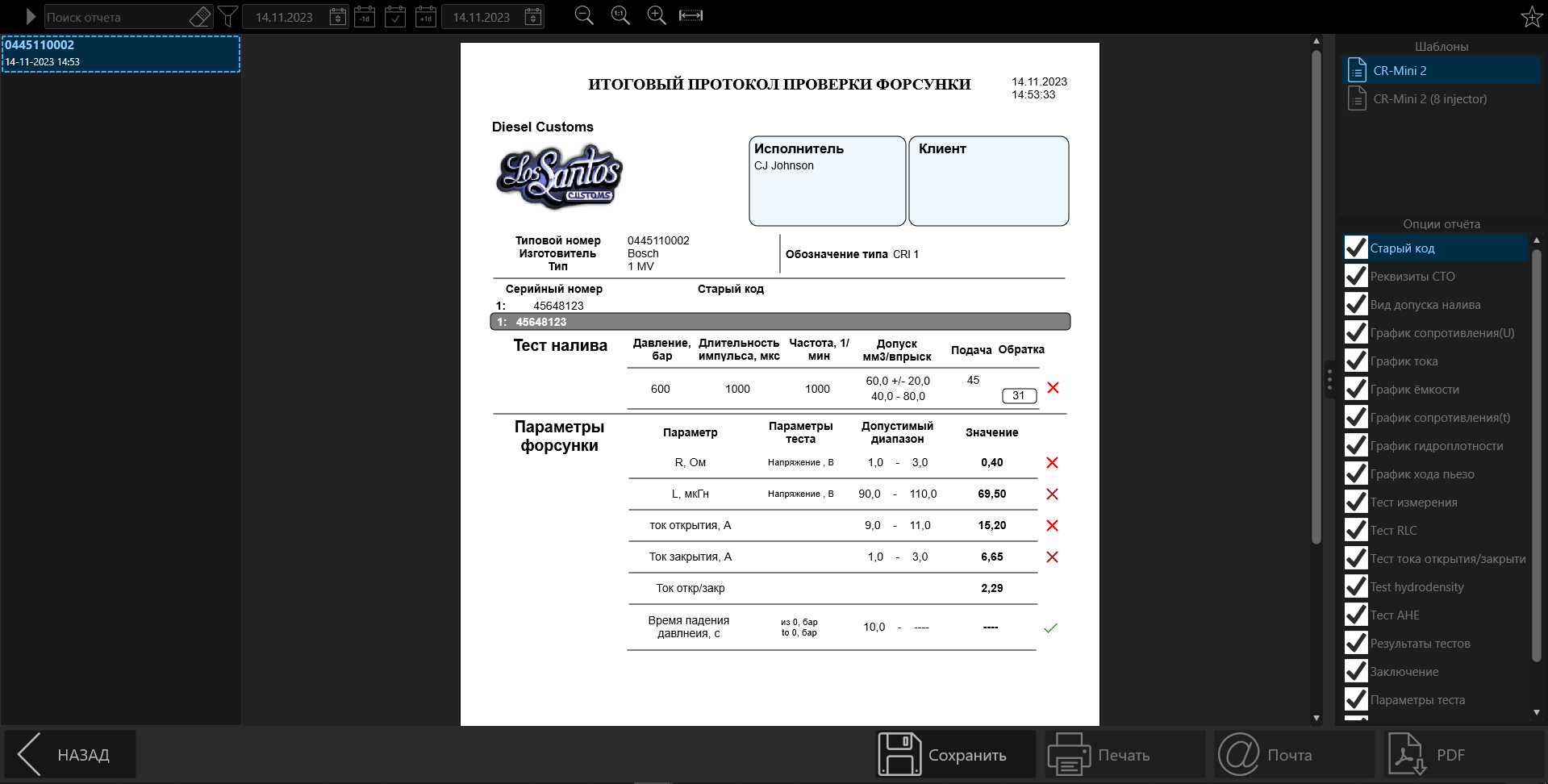

Настройка экспорта отчетов

Настройте путь для экспорта отчетов в формат PDF или оставьте путь по умолчанию. Так же вы можете установить флаг Автоматическое сохранение отчетов, в этом случае сформированный отчет будет автоматически сохранятся в базу. Ниже настройки для отправки отчетов в формате PDF по электронной почте на указанный ящик.

• Email отправителя с которого будет отправлено письмо с вложенным отчетом
• Пароль для доступа к почте отправителя нужен для авторизации SMTP сервера
• Email получателя отчетов куда будет отправлено письмо с вложенным отчетом

Для отправки сообщений по электронной почте нужно настроить SMTP сервер. Узнать адрес сервера, порт и прочие настройки вы можете на сайте провайдера вашей электронной почты.

Завершение настройки

Здесь подведена сводка о выбранных вами настроек.

После нажатия кнопки ЗАВЕРШИТЬ программа скачает все необходимые компоненты для дальнейшей работы выбранных режимов.

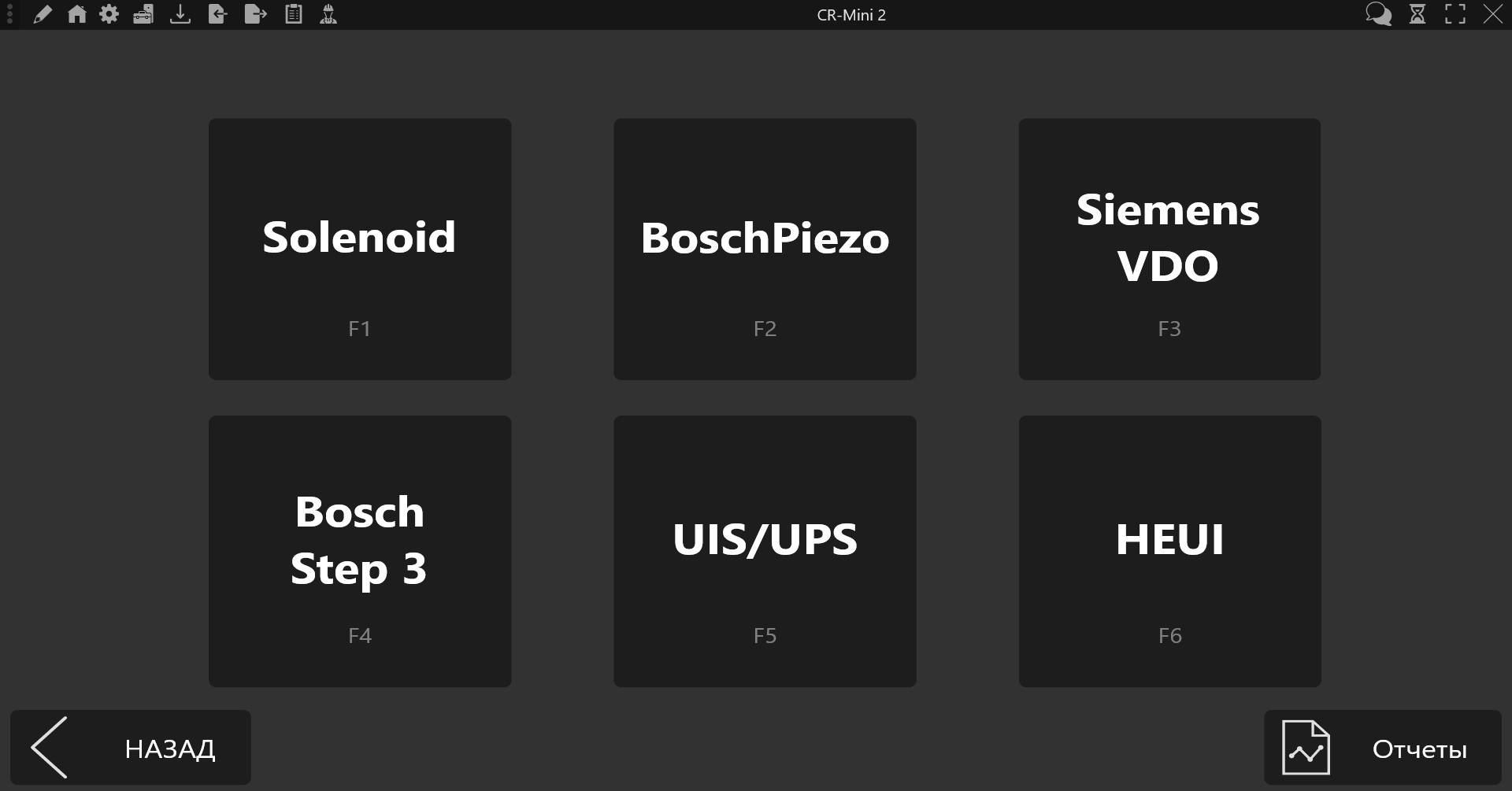

После окончания установки компонентов вы увидите главное окно программы.

Описание устройства

Назначение устройства

Устройство «Поток CR-mini - 2» предназначено для диагностирования дизельных форсунок фирм BOSCH, DENSO, DELPHI, Siemens, HEUI.

Устройство обеспечивает:

- активацию форсунок для измерения объемной производительности, а также для оценки формы и интенсивности факела распыла;

- измерение сопротивления и индуктивности электромагнитного клапана;

- измерение емкости пьезопакета;

- проверку гидроплотности форсунок;

- подачу настраиваемых импульсов тока для измерения хода анкера при помощи индикаторной головки. ИНДИКАТОРНАЯ ГОЛОВКА В КОМПЛЕКТ ПОСТАВКИ НЕ ВХОДИТ!

- подачу настраиваемых импульсов напряжения для измерения хода пьезопакета при помощи индикаторной головки;

- измерение силы тока протекающего через пьезопакет;

- измерение сопротивления пьезопакета;

- активацию пьезофорсунок для измерения объемного расхода пьезофорсунки через управляющий клапан при помощи расходомера;

- определение токов открытия/закрытия электромагнитных клапанов форсунок;

- автоматическое либо ручное управление давлением в системе;

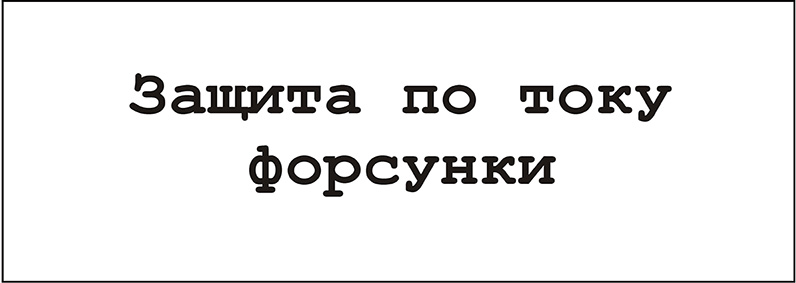

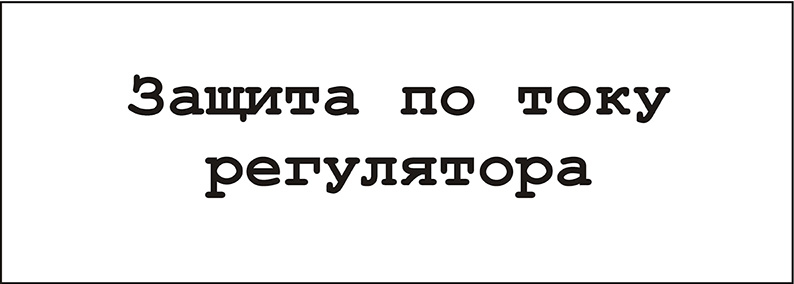

- автоматическую защиту от перегрузки по току форсунки и регулятора давления;

- автоматическое сохранение параметров работы.

Внешний вид устройства

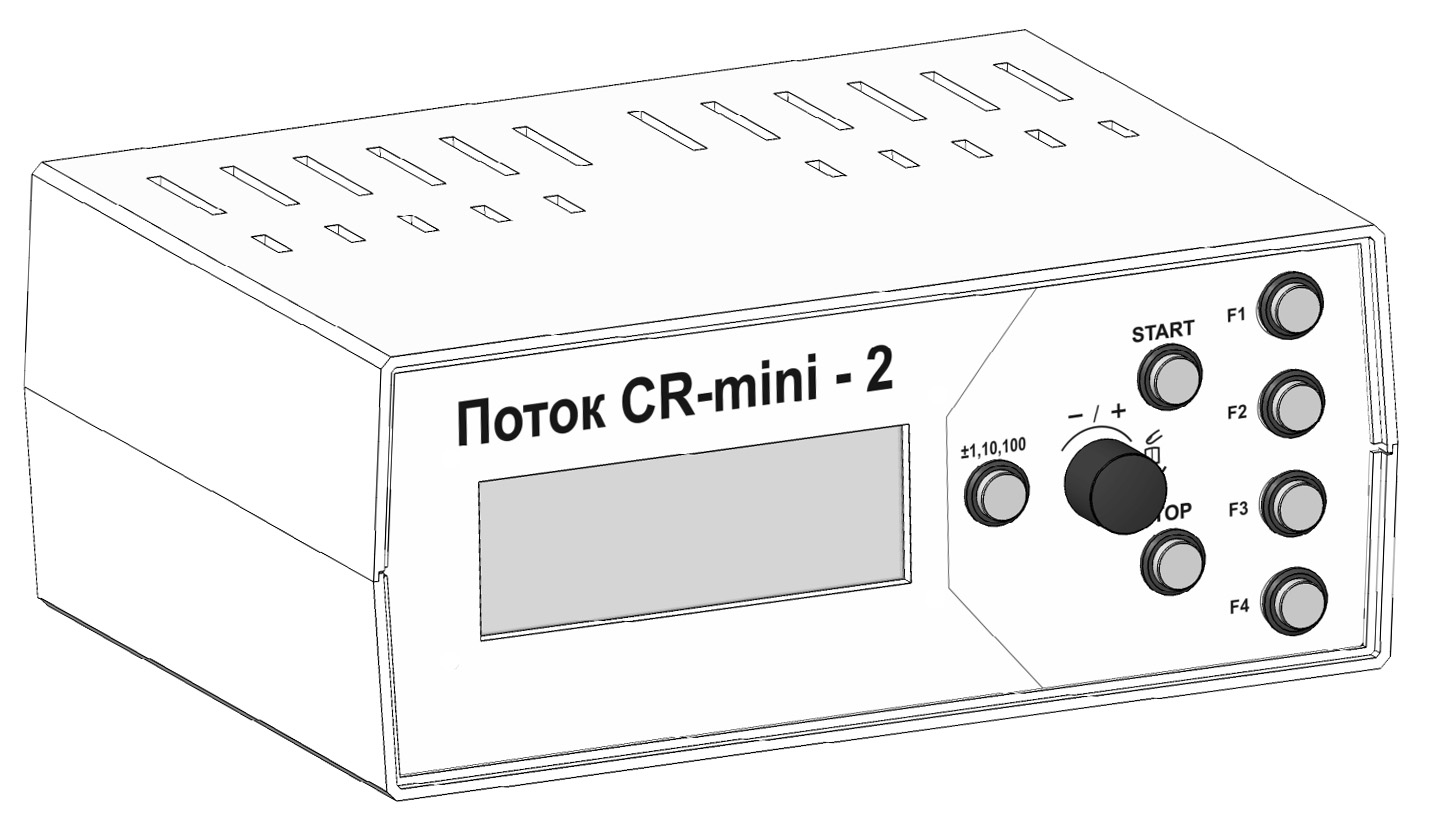

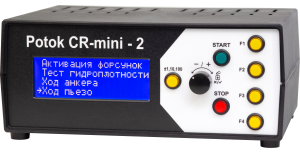

Внешний вид устройства представлен на рисунке 1.1.

Рисунок 1.1 - Общий вид устройства

На передней панели устройства (рис. 1.2) находятся:

• Жидкокристаллический индикатор;

• Многооборотный переключатель;

• Кнопки управления (См. табл. 1.1).

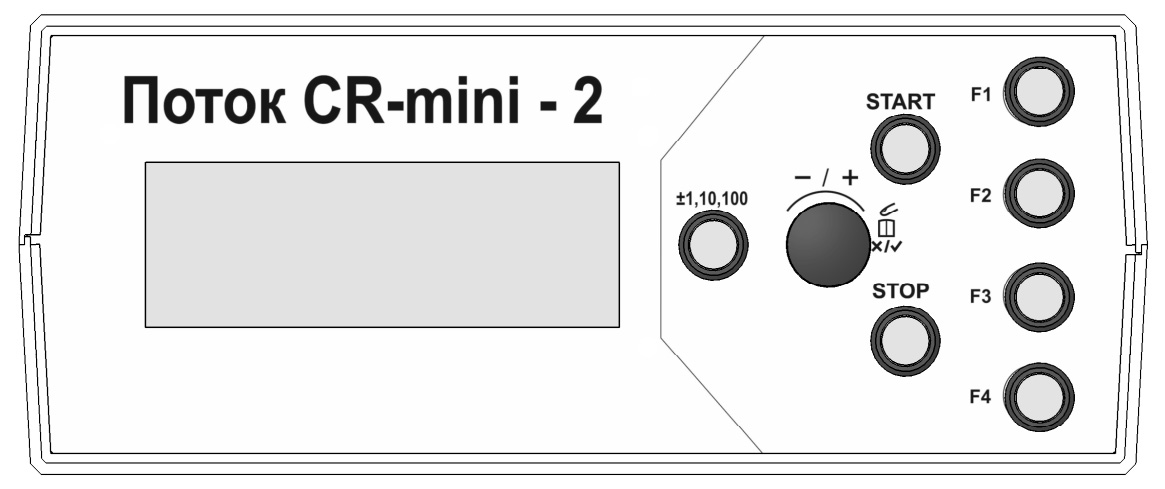

Рисунок 1.2 - Передняя панель

Таблица 1.1 - Описание кнопок управления

Графическое обозначение	Назначение
±1, 10, 100	Выбор шага изменения числового значения. Выбор режима работы.
START	Запуск теста.
STOP	Остановка теста. Возврат в предыдущее меню.
	Вращение по часовой стрелке: - Перемещение курсора вниз - Увеличение редактируемого числового значения. Вращение против часовой стрелке: - Перемещение курсора вверх - Уменьшение редактируемого числового значения.
	Вход/выход в режим редактирования числового значения. Выбор режима работы.

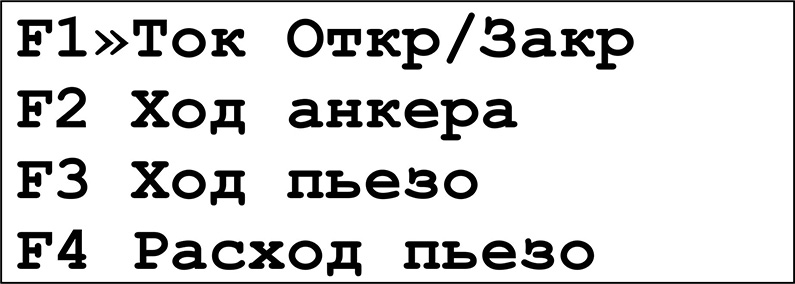

F1 - F4	Горячие клавиши (быстрая смена режима работы).

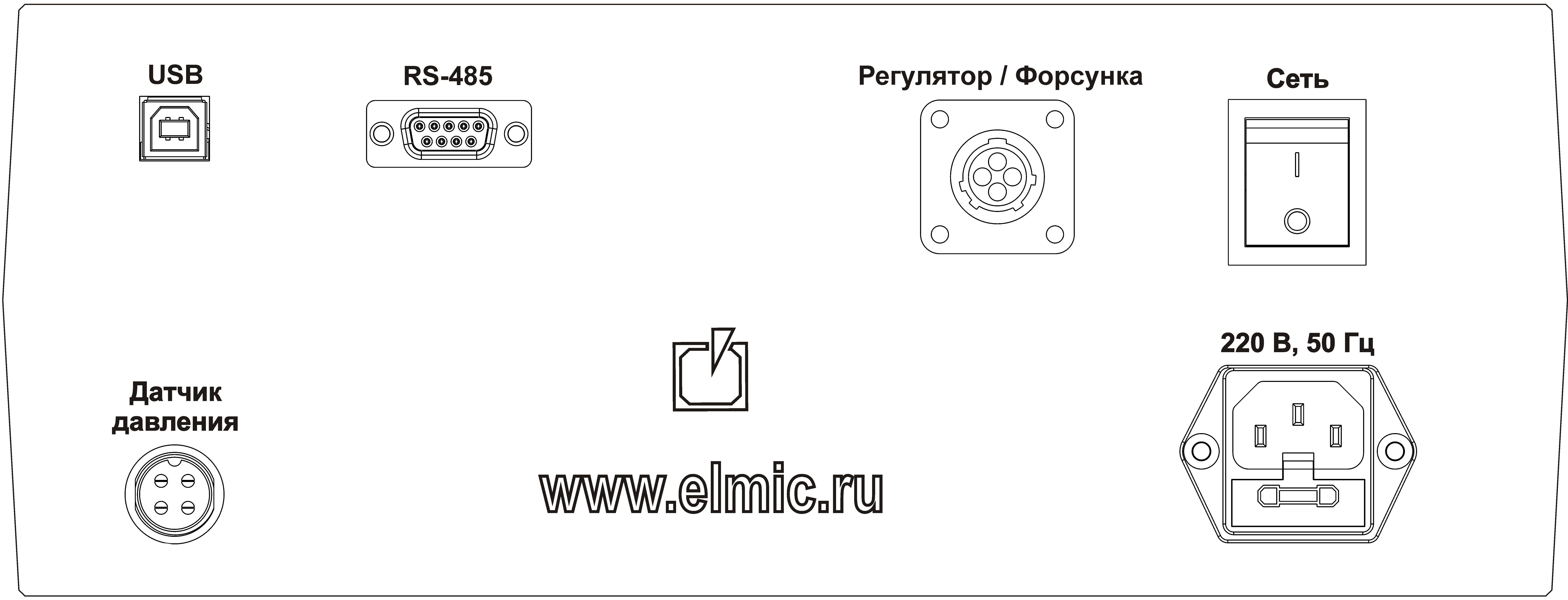

На задней панели устройства (рис. 1.3) находятся:

• Разъем «Регулятор / Форсунка» для подключения форсунки и регулятора давления DRV;

• Разъем «Датчик давления» для подключения датчика давления;

• Разъем «RS-485» для подключения устройства к сети RS-485;

• Разъем «USB» для подключения к персональному компьютеру;

• Выключатель клавишный «Сеть»;

• Разъем «220 В, 50 Гц» для подключения кабеля сетевого питания.

Рисунок 1.3 - Задняя панель

Технические характеристики

Технические характеристики устройства приведены в таблице 1.2.

Таблица 1.2 - Технические характеристики устройства

Подготовка к работе

1. Подключите форсунку и регулятор давления через кабель-переходник к разъему «Регулятор / Форсунка».

Форсунка подключается к разъему помеченному КРАСНЫМ цветом, а регулятор давления к разъему помеченному СИНИМ цветом.

Управление давлением осуществляется только штатным регулятором высокого давления, установленном на рейке, либо на насосе системы СР1.

При использовании насоса системы СР3 необходимо установить рейку с посадочным местом для установки регулятора давления. Подключать к устройству регулятор низкого давления насоса СР3 запрещено!

2. Подключите датчик давления через кабель-переходник к одноименному разъему.

3. Подключите сетевой кабель к разъему питания и к сети переменного тока 220В/50Гц.

4. Включите устройство (см. пункт 3.1).

Работа с устройством

Включение устройства

Перед началом работы с устройством внимательно ознакомьтесь с руководством по эксплуатации.

Произведите внешний осмотр устройства и соединительных кабелей, на предмет механических повреждений.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:

• включать устройство при неисправном кабеле питания;

• включать устройство в сеть не имеющую заземляющего контура.

Для включения устройства переведите клавишный выключатель, находящийся на задней панели прибора, в
положение « I ».

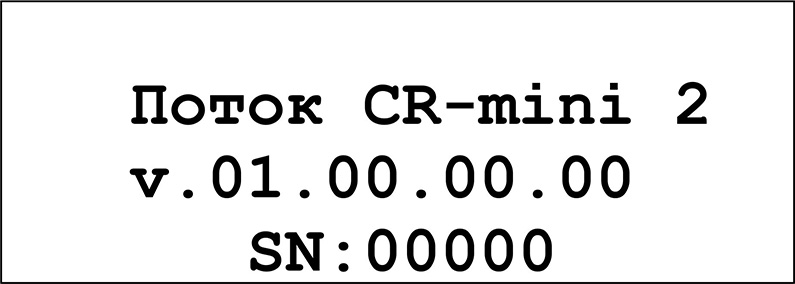

При включении устройства на экране отображается следующая информация (рис. 3.1):

• название устройства;

• версия программного обеспечения;

• серийный номер устройства.

Рисунок 3.1 - Стартовый экран

Через несколько секунд после включения устройство перейдет в рабочий режим и на экране отобразится главное меню (см. пункт 3.2).

Выбор режима работы

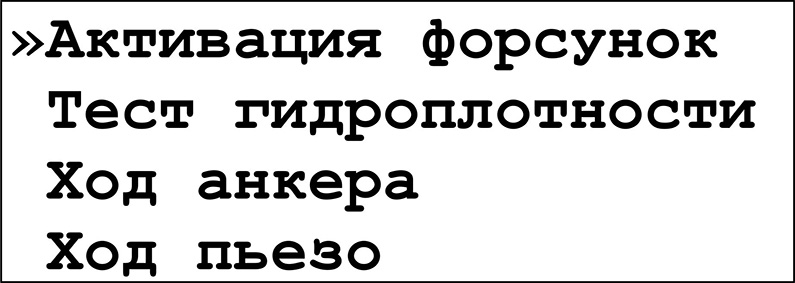

Экран выбора режима работы представлен на рис. 3.2.

Рисунок 3.2 - Экран выбора режима работы

Перемещение курсора осуществляется вращением рукоятки многооборотного переключателя. Для перевода устройства в выбранный режим работы нажмите на рукоятку многооборотного переключателя либо на кнопку "±1, 10, 100".

Активация форсунок - режим для измерения объемной производительности, а также для оценки формы и интенсивности факела распыла;

Тест гидроплотности - режим для проверки гидроплотности форсунки;

Ход анкера - режим для измерения хода анкера при помощи индикаторной головки;

Ход пьезо - режим для измерения хода пьезопакета при помощи индикаторной головки;

Расход пьезо - режим для измерения объемного расхода пьезофорсунки через управляющий клапан при помощи расходомера;

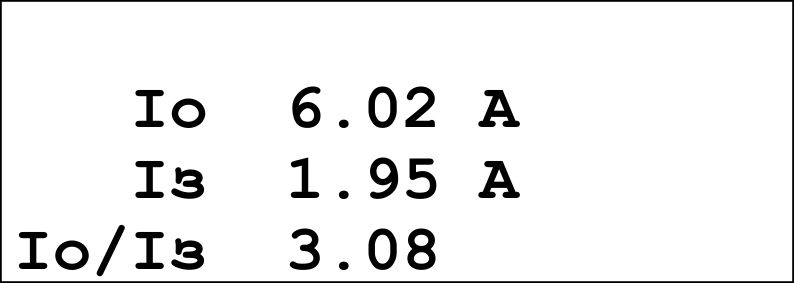

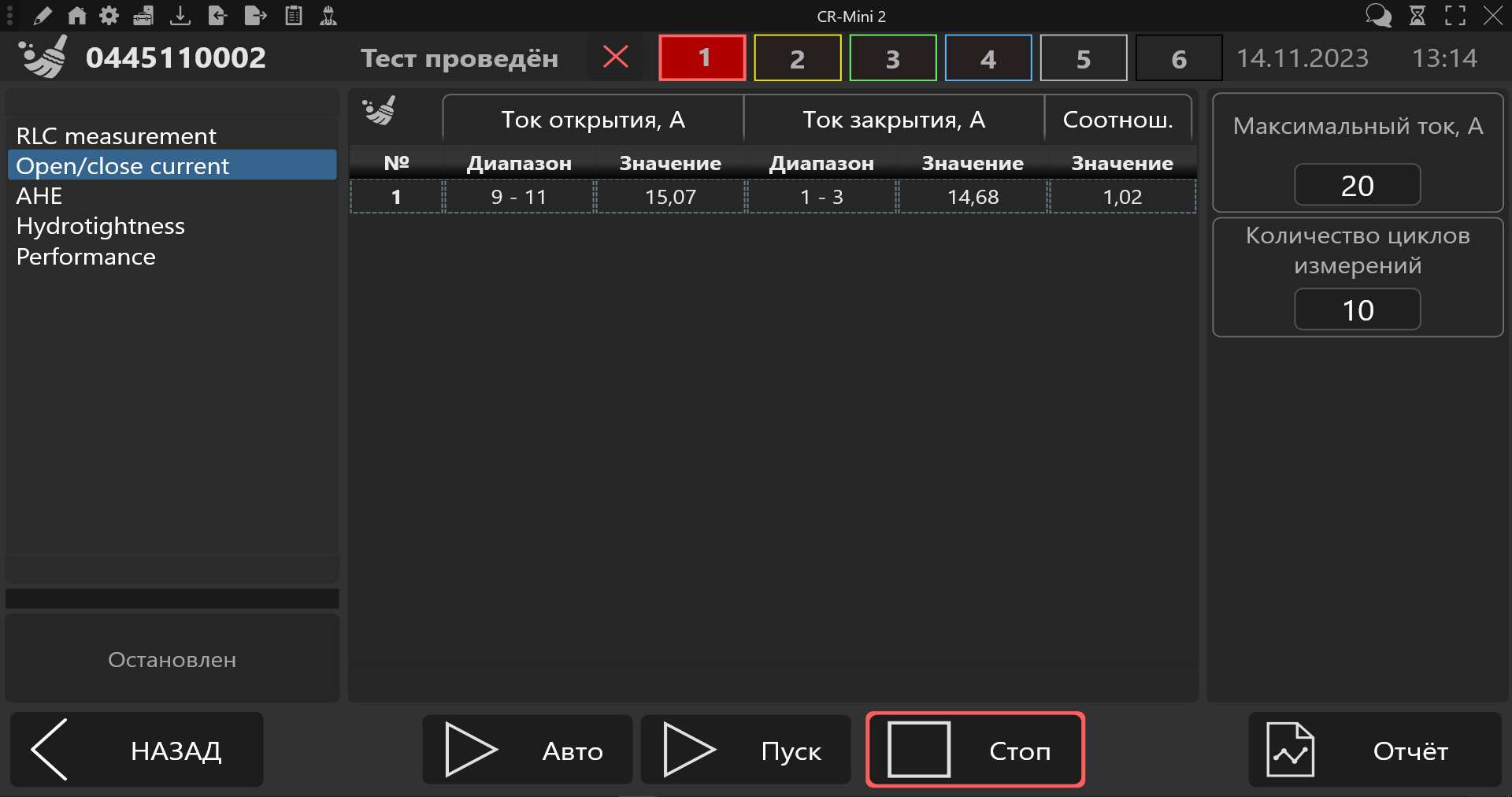

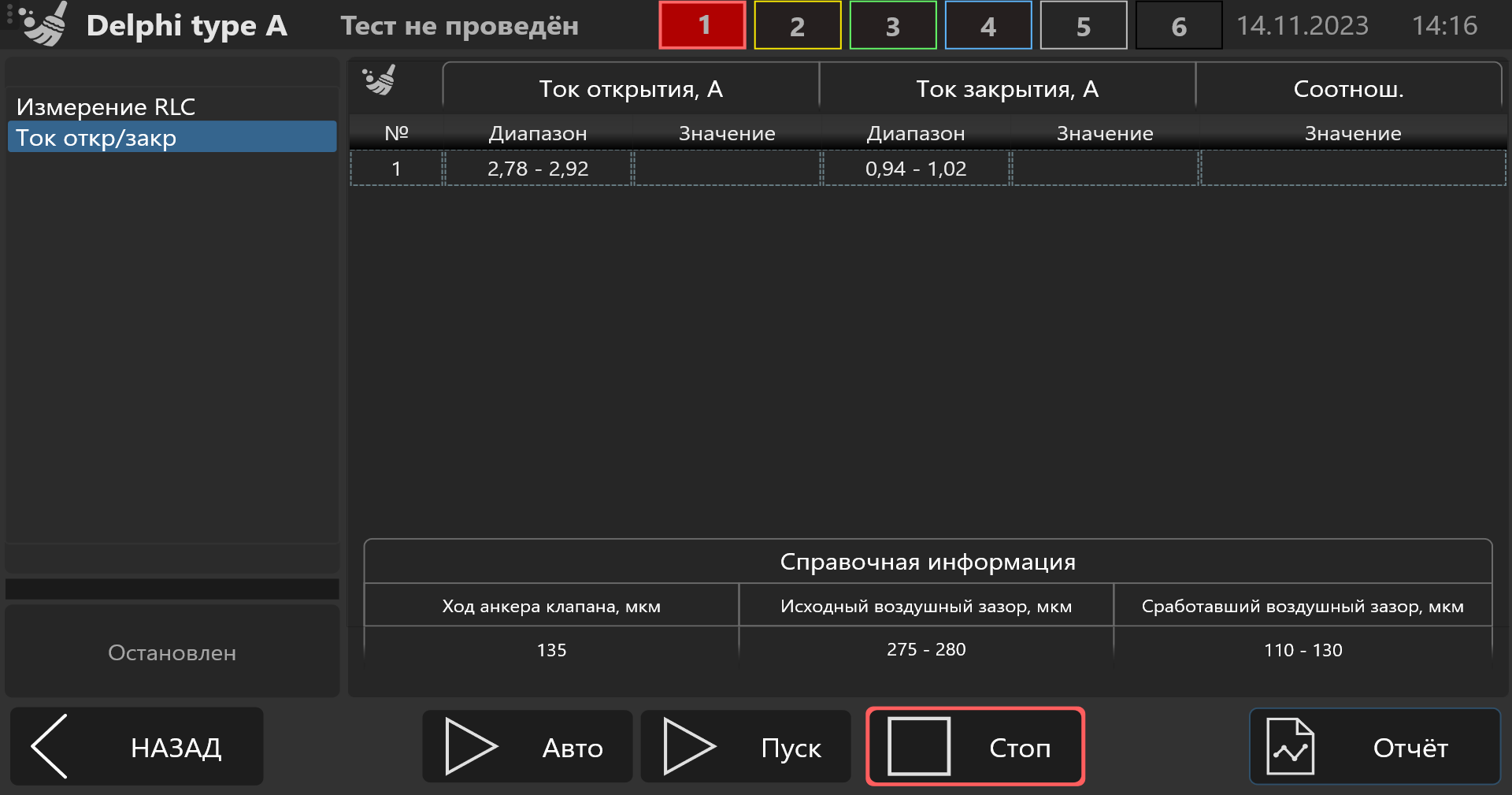

Ток Откр/Закр - режим для автоматического определения силы тока открытия/закрытия электромагнитного клапана форсунки;

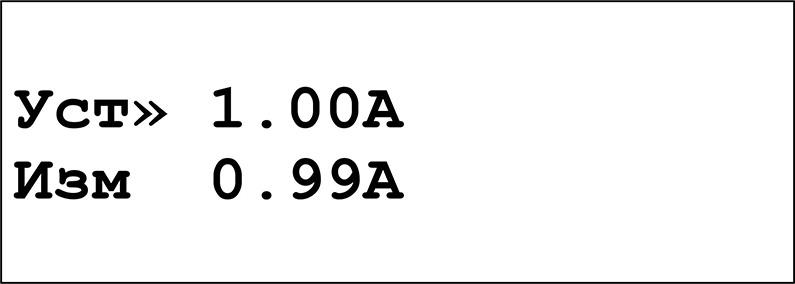

Регулятор тока - режим для ручного определения силы тока открытия/закрытия электромагнитного клапана форсунки;

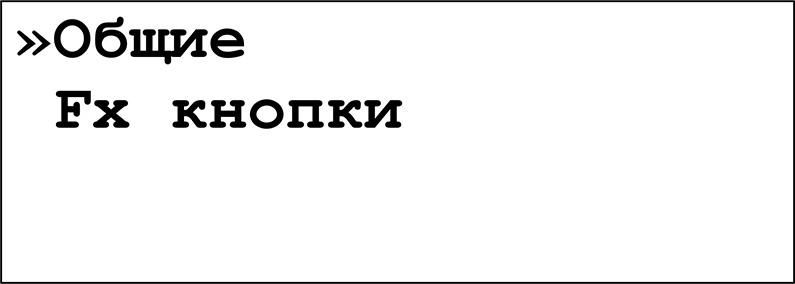

Настройки - переход в режим настроек.

Режим «Активация форсунок»

Данный режим предназначен для измерения объемной производительности, а также для оценки формы и интенсивности факела распыла.

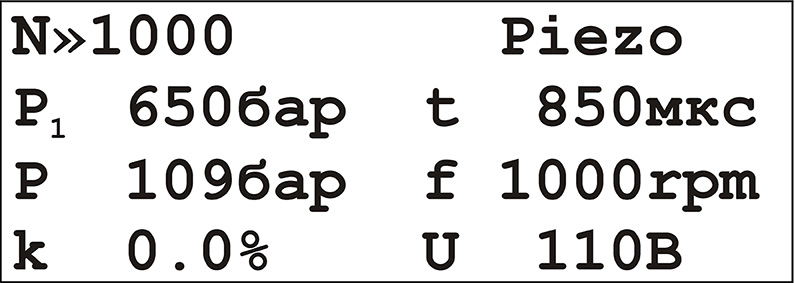

Экран в режиме «Активация форсунок» представлен на рис. 3.3.

Рисунок 3.3 - Экран в режиме «Активация форсунок»

На экране отображено (сверху вниз и слева направо):

• N - количество импульсов активации (0 - 9999);

• P₁ - уставка давления (0 - P_max бар);

• P - измеренное значение давления (при отсутствии датчика давления отображаются прочерки);

• k - коэффициент заполнения управляющего сигнала регулятора давления (0 - 99,9 %);

• тип сигнала активации (Bosch, Delphi, Denso, Piezo, HEUI);

• t - длительность импульса открытия форсунки (0 - 5000 мкс);

• f - частота подачи импульсов (10 - 2000 имп/мин);

• U - напряжение для Piezo форсунки (20 - 190 В).

Для изменения значений параметров необходимо:

• вращая ручку многооборотного переключателя установить курсор на требуемый параметр;

• нажав на рукоятку многооборотного переключателя войти в режим редактирования;

• вращая ручку многооборотного переключателя изменить значение параметра (изменение значения происходит с определенным шагом, изменение шага осуществляется при помощи кнопки «±1, 10, 100»);

• выйти из режима редактирования повторно нажав на рукоятку многооборотного переключателя.

Для запуска теста нажмите кнопку «START». При достижении заданного давления на форсунку начнут подаваться управляющие импульсы, при отсутствии датчика давления активация форсунки начнется сразу после запуска теста.

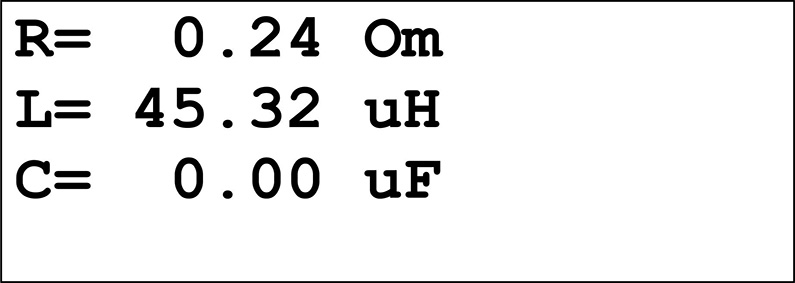

Для просмотра электрических параметров во теста см. рис. 3.4 нажмите кнопку «±1, 10, 100», для возврата к экрану "Активация форсунок", повторно нажмите кнопку «±1, 10, 100».

Рисунок 3.4 - Экран «Электрические параметры»

После того как все импульсы на форсунку будут поданы, тест автоматически остановится.

Для ручной остановки теста нажмите кнопку «STOP».

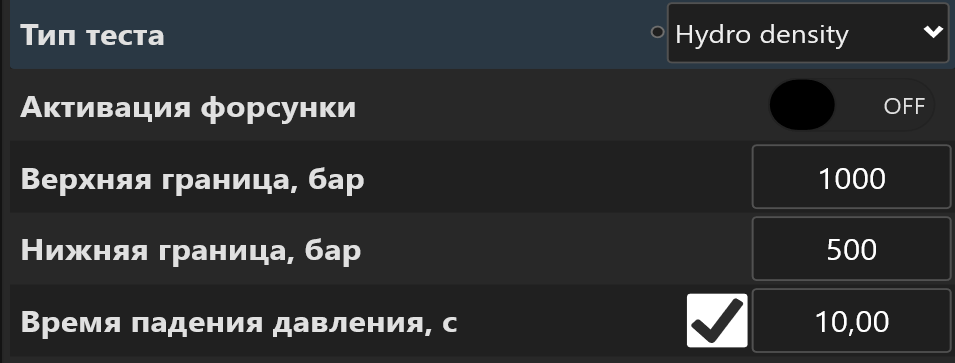

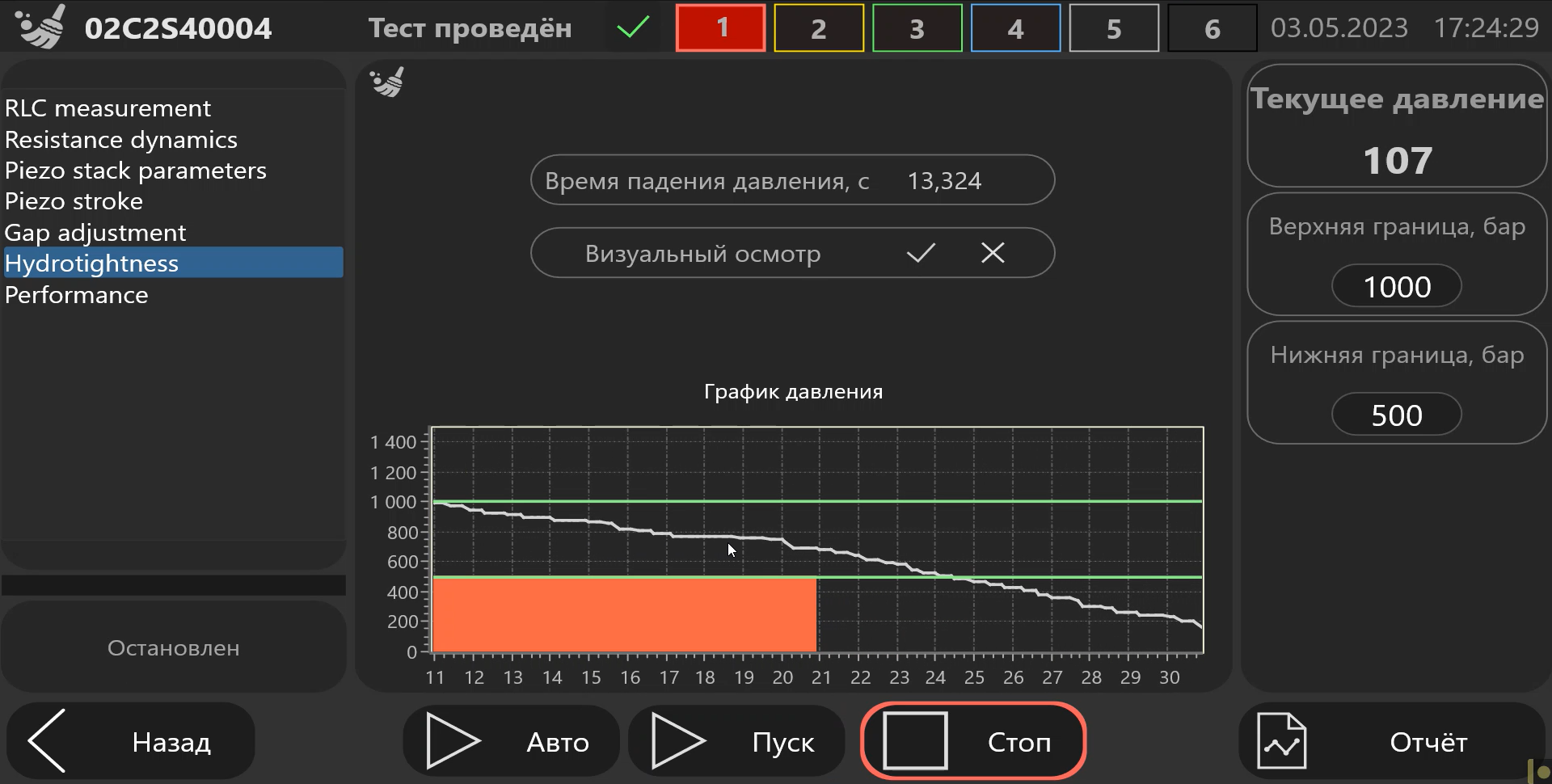

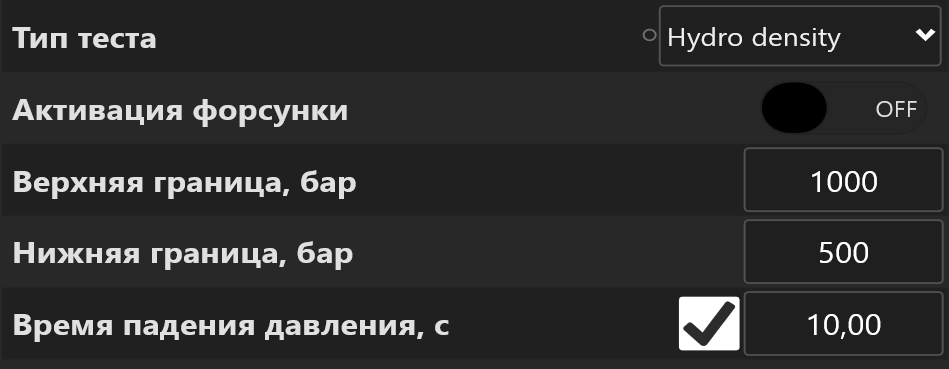

Режим «Тест гидроплотности»

Данный режим предназначен для проверки гидроплотности форсунки. Проверка заключается в измерении времени снижения давления от верхнего порога до нижнего.

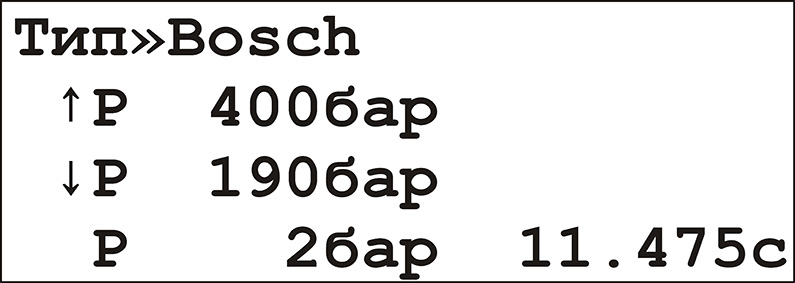

Экран в режиме «Тест гидроплотности» представлен на рис. 3.5.

Рисунок 3.5 - Экран в режиме «Тест гидроплотности»

На экране отображено (сверху вниз и слева направо):

• Тир - тип сигнала активации форсунки при достижении верхнего порога давления (Нет, Bosch, Delphi, Denso, Piezo);

• ↑P - верхний порог давления (0 - P_max бар);

• ↓P - нижний порог давления (0 - P_max бар);

• P - измеренное значение давления (при отсутствии датчика давления отображаются прочерки);

• время теста.

Для изменения значений параметров необходимо:

• вращая ручку многооборотного переключателя установить курсор на требуемый параметр;

• нажав на рукоятку многооборотного переключателя войти в режим редактирования;

• вращая ручку многооборотного переключателя изменить значение параметра (изменение значения происходит с определенным шагом, изменение шага осуществляется при помощи кнопки «±1, 10, 100»);

• выйти из режима редактирования повторно нажав на рукоятку многооборотного переключателя.

В качестве источника давления рекомендуется использовать гидравлический пресс (ручную помпу).

Для точной проверки гидроплотности электромагнитных форсунок фирмы Denso, рекомендуется при достижении верхнего порога давления произвести одиночное срабатывание форсунки. Для этого установите параметр «Тип» в значение «Denso», при испытании форсунок других производителей значение параметра «Тип» устанавливается по усмотрению пользователя.

Для запуска теста нажмите кнопку «START». Если значение параметра «Тип» отлично от «Нет», то при достижении верхнего порога произойдет одиночное срабатывание форсунки, т.к. после срабатывания форсунки давление в системе снизится, необходимо второй раз поднять давление выше верхнего порога. Как только давление опустится ниже верхнего уровня запустится отсчет времени, который автоматически остановится когда давление в системе снизится до нижнего уровня.

Для ручной остановки теста нажмите кнопку «STOP».

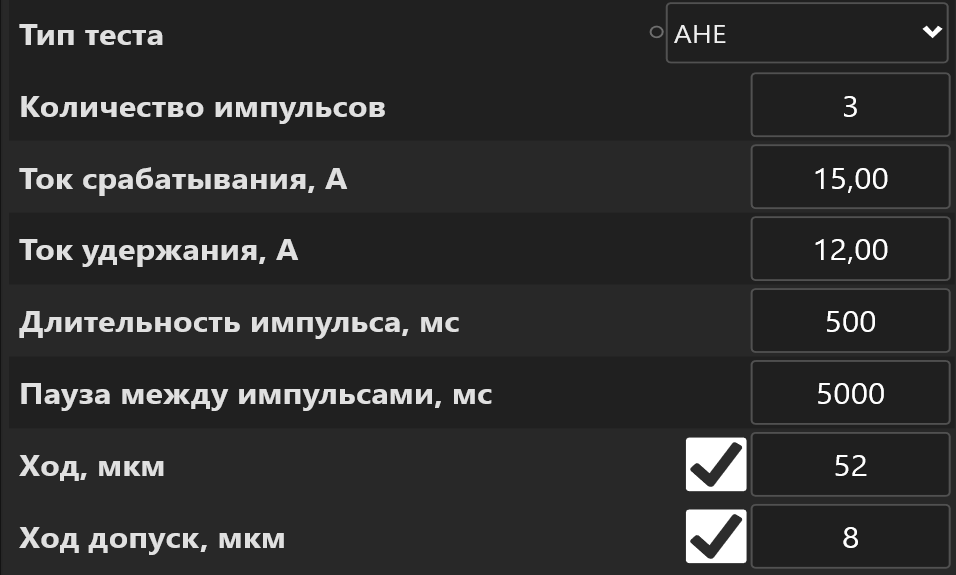

Режим «Ход анкера»

Функция «Ход анкера» является платным расширением программного обеспечения! За более подробной информацией обращайтесь к официальным представителя производителя оборудования!

Данный режим предназначен для измерения хода анкера при помощи индикаторной головки.

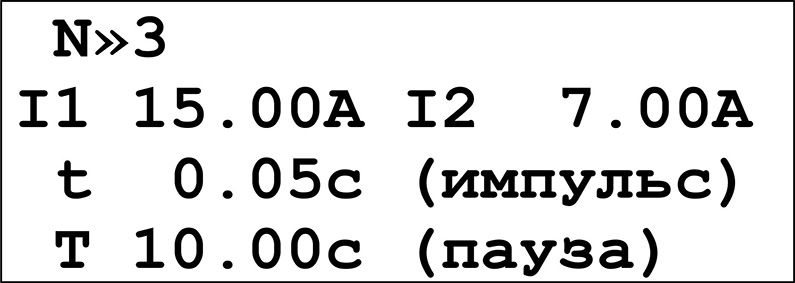

Экран в режиме «Ход анкера» представлен на рис. 3.6.

Рисунок 3.6 - Экран в режиме «Ход анкера»

На экране отображено (сверху вниз):

• N - количество импульсов активации (1 - 9);

• I1 - ток страгивания электромагнитного клапана форсунки
  (5 - 25 А);

• I2 - ток удержания электромагнитного клапана форсунки
  (5 - 25 А);

• t - длительность импульса открытия форсунки (0,01 - 1,5 с);

• T - длительность паузы между импульсами (0,01 - 30 с).

Для изменения значений параметров необходимо:

• вращая ручку многооборотного переключателя установить курсор на требуемый параметр;

• нажав на рукоятку многооборотного переключателя войти в режим редактирования;

• вращая ручку многооборотного переключателя изменить значение параметра (изменение значения происходит с определенным шагом, изменение шага осуществляется при помощи кнопки «±1, 10, 100»);

• выйти из режима редактирования повторно нажав на рукоятку многооборотного переключателя.

ВНИМАНИЕ! РЕКОМЕНДУЕТСЯ МЕЖДУ ТЕСТАМИ ДЕЛАТЬ ПАУЗУ 30-60 СЕКУНД ДЛЯ ТОГО ЧТОБЫ ОХЛАДИЛАСЬ ОБМОТКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА. В ПРОТИВНОМ СЛУЧАЕ ВЫСОКА ВЕРОЯТНОСТЬ ВЫХОДА ФОРСУНКИ ИЗ СТРОЯ, А ТАКЖЕ ВНЕСЕНИЯ ДОПОЛНИТЕЛЬНОЙ ПОГРЕШНОСТИ ПРИ ИЗМЕРЕНИЯХ СВЯЗАНЫХ С ТЕПЛОВЫМИ РАСШИРЕНИЯМИ.

Для запуска теста нажмите кнопку «START».

После того как все импульсы на форсунку будут поданы, тест автоматически остановится.

Для ручной остановки теста нажмите кнопку «STOP».

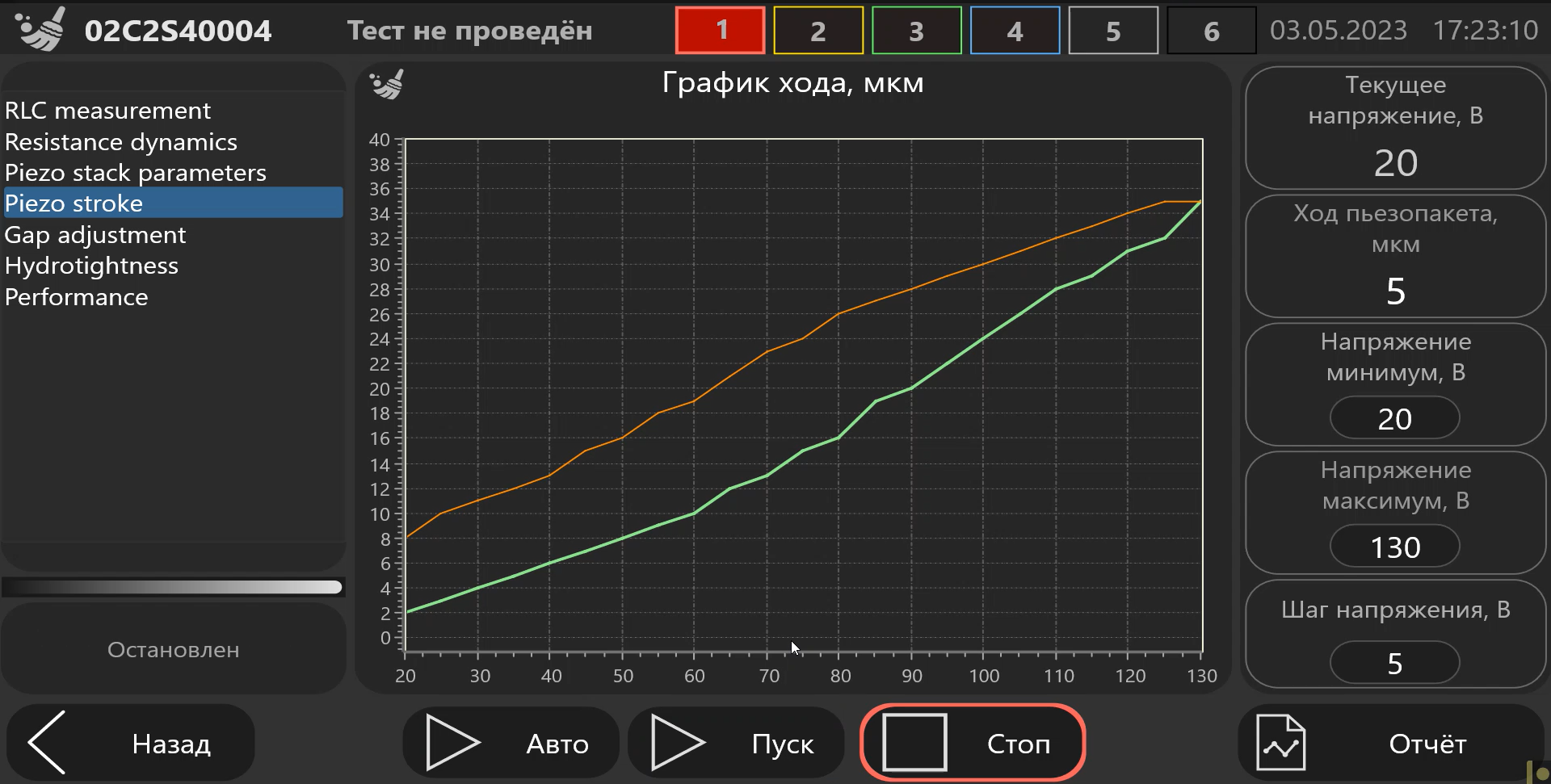

Режим «Ход пьезо»

Функция «Ход ПЬЕЗО» является платным расширением программного обеспечения! За более подробной информацией обращайтесь к официальным представителя производителя оборудования!

Данный режим предназначен для измерения хода пьезопакета при помощи индикаторной головки, измерения сопротивления пьезопакета и силы тока проходящего через пьезопакет.

Экран в режиме «Ход пьезо» представлен на рис. 3.7.

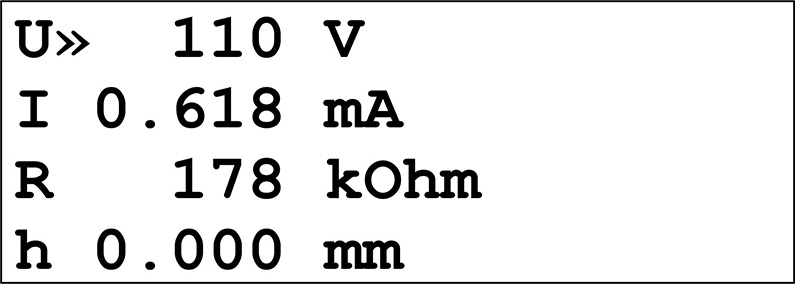

Рисунок 3.7 - Экран в режиме "Ход пьезо"

На экране отображено (сверху вниз):

• U - напряжение активации (20 - 190В);

• I - измеренная сила тока через пьезопакет, мА;

• R - измеренное сопротивление пьезопакета, кОм;

• h - измеренный ход пьезопакета, мм.

Для изменения напряжения активации необходимо:

• нажав на рукоятку многооборотного переключателя войти в режим редактирования;

• вращая ручку многооборотного переключателя изменить значение напряжения (изменение значения происходит с определенным шагом, изменение шага осуществляется при помощи кнопки «±1, 10, 100»);

• выйти из режима редактирования повторно нажав на рукоятку многооборотного переключателя.

Для запуска теста нажмите кнопку «START».

При тестировании измеряются следующие параметры:

• сила тока через пьезопакет;

• сопротивление пьезопакета;

• ход пьезопакета (при подключенной индикаторной головке).

Для остановки теста нажмите кнопку «STOP».

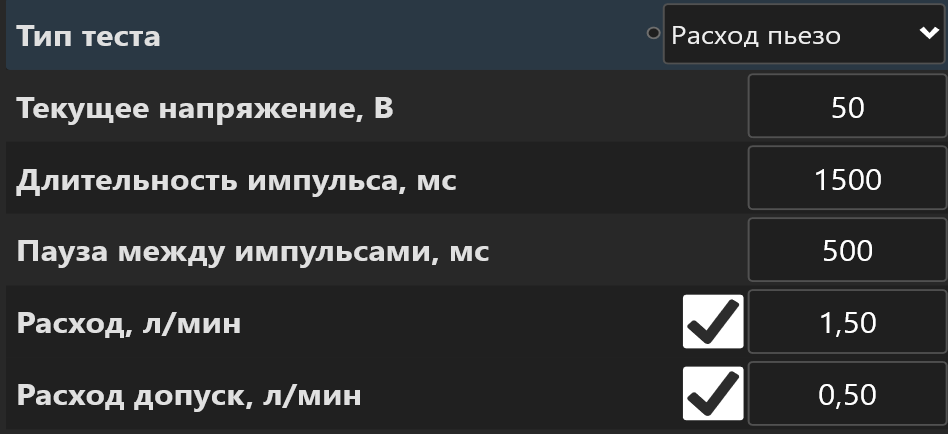

Режим «Расход пьезо»

Функция «РАСХОД ПЬЕЗО» является платным расширением программного обеспечения! За более подробной информацией обращайтесь к официальным представителя производителя оборудования!

Данный режим предназначен для измерения объемного расхода пьезофорсунки через управляющий клапан при помощи расходомера.

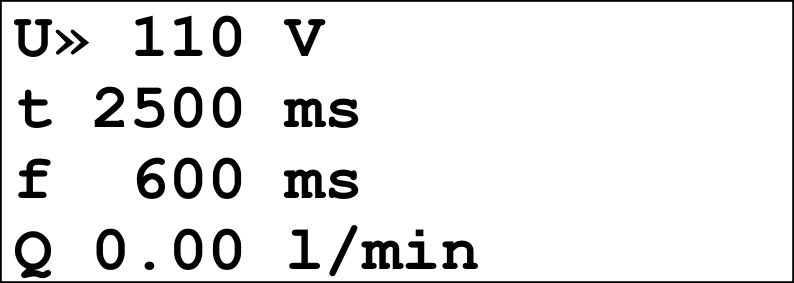

Экран в режиме «Расход пьезо» представлен на рис. 3.8.

Рисунок 3.8 - Экран в режиме "Расход пьезо"

На экране отображено (сверху вниз):

• U - напряжение активации (20 - 190В);

• t - длительность импульса активации, (0 - 3000 мс);

• f - пауза между импульсами, (10 - 9000 мс);

• Q - измеренный объемный расход, л/мин.

Для изменения значений параметров необходимо:

• вращая ручку многооборотного переключателя установить курсор на требуемый параметр;

• нажав на рукоятку многооборотного переключателя войти в режим редактирования;

• вращая ручку многооборотного переключателя изменить значение параметра (изменение значения происходит с определенным шагом, изменение шага осуществляется при помощи кнопки «±1, 10, 100»);

• выйти из режима редактирования повторно нажав на рукоятку многооборотного переключателя.

Для запуска теста нажмите кнопку «START».

Во время тестирования контроллер подает электрические импульсы заданной длительности на форсунку.

Для остановки теста нажмите кнопку «STOP».

Режим «Ток Открытия/Закрытия»

Функция «Ток открытия/закрытия» является платным расширением программного обеспечения! За более подробной информацией обращайтесь к официальным представителя производителя оборудования!

Данный режим предназначен для режим для автоматического определения силы тока открытия/закрытия электромагнитного клапана форсунки.

Экран в режиме «Ток открытия/закрытия» представлен на рис. 3.9.

Рисунок 3.9 - Экран в режиме "Ток открытия/закрытия"

На экране отображено (сверху вниз):

• Io - ток открытия, А;

• Iз - ток закрытия, А;

• Iо/Iз - отношение тока открытия к току закрытия.

Для запуска теста нажмите кнопку «START».

После определения токов открытия/закрытия электромагнитного клапана тест будет автоматически остановлен.

Для ручной остановки теста нажмите кнопку «STOP».

Режим «Регулятор тока»

Функция «Регулятор тока» является платным расширением программного обеспечения! За более подробной информацией обращайтесь к официальным представителя производителя оборудования!

Данный режим предназначен для режим для ручного определения силы тока открытия/закрытия электромагнитного клапана форсунки.

Экран в режиме «Регулятор тока» представлен на рис. 3.10.

Рисунок 3.10 - Экран в режиме "Регулятор тока"

На экране отображено (сверху вниз):

• Уст - уставка тока, А;

• Изм - измеренное значение, А.

Для изменения уставки тока необходимо:

• нажав на рукоятку многооборотного переключателя войти в режим редактирования;

• вращая ручку многооборотного переключателя изменить значение уставки (изменение значения происходит с определенным шагом, изменение шага осуществляется при помощи кнопки «±1, 10, 100»);

выйти из режима редактирования повторно нажав на рукоятку многооборотного переключателя.

Для запуска теста нажмите кнопку «START».

После запуска теста контроллер будет автоматически поддерживать значение силы тока в электромагнитном клапане на заданном уровне.

Для остановки теста нажмите кнопку «STOP».

Режим «Настройки»

Экран в режиме «Настройки» представлен на рис. 3.11.

Рисунок 3.11 - Экран в режиме «Настройки»

Настройки разделены на следующие разделы:

• Общие - общие настройки;

• Fx кнопки -настройка горячих клавиш.

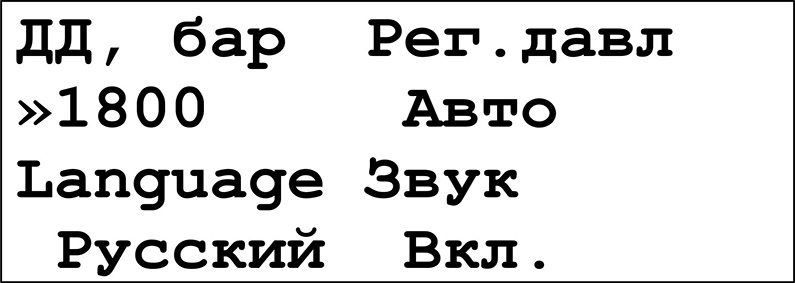

Рисунок 3.12 - Экран в разделе меню «Общие настройки»

В разделе «Общие настройки» см.рис. 3.12 на экране отображено (сверху вниз, слева-направо):

• ДД, бар - предел измерения датчика давления (1500; 1600; 1800; 2200; 2500 бар);

• Рег.давл - тип управления давлением («Ручн.», «Авто.»);

• Language - язык интерфейса;

• Звук - звук нажатия клавиш и аварийных ситуаций («Вкл.», «Выкл.»).

Рисунок 3.13 - Экран в разделе меню «Fx кнопки»

В разделе «Fx кнопки» см.рис. 3.13 на экране отображается соответствие горячих клавиш и режимов работы.

Аварийные сообщения системы

В случае возникновения внештатных ситуаций в процессе работы, на экране устройства появляются сообщения об ошибке. Для закрытия этих сообщений необходимо нажать на любую кнопку.

Возможны следующие сообщения:

Защита от перегрузки по току форсунки. Сила тока в обмотке электроклапана форсунки превысила допустимое значение (рис. 4.1).

Рисунок 4.1 - Экран сообщения о перегрузке по току форсунки

Защита от перегрузки по току регулятора давления. Сила тока в обмотке электроклапана регулятора давления превысила допустимое значение (рис. 4.2).

Рисунок 4.2 - Экран сообщения о перегрузке по току регулятора давления

Гарантии изготовителя

1. Гарантийный срок эксплуатации устройства при соблюдении потребителем условий эксплуатации, транспортирования и хранения - 12 месяцев со дня продажи.

2. Гарантийный срок хранения устройства - 12 месяцев со дня изготовления.

3. Все условия гарантии действуют в рамках законодательства о защите прав потребителей и регулируются законодательством страны, на территории которой предоставлена гарантия.

4. Изделие снимается с гарантии в следующих случаях:

4.1. При нарушении правил и условий эксплуатации, изложенных в руководстве по эксплуатации.

4.2. При наличии на изделии следов несанкционированного ремонта, механических повреждений и иных признаков внешнего воздействия.

4.3. При повреждениях вызванных стихией, пожаром, бытовыми факторами, а также несчастными случаями.

4.4. В случае выхода из строя при зафиксированных бросках напряжения в электрических сетях и несоответствии стандартам кабельных коммуникаций.

5. Гарантийный ремонт производится в уполномоченных сервисных центрах расположенных по адресу:

212030, г. Могилев, ул. Ленинская, 63, оф. 205. т/факс: +375-222-29-99-81, +375-29-741-12-00

Комплект поставки

Контроллер «Поток CR-mini - 2» поставляется в комплекте, указанном в таблице 6.1.

Таблица 6.1. Комплект поставки контроллера «Поток CR-mini - 2»

Свидетельство об упаковывании

Контроллер «Поток CR-mini - 2» заводской номер _____________ упакован согласно требованиям, предусмотренным конструкторской документацией.

Дата упаковки ________________

Упаковку произвел _______________________

(подпись)

М.П.

Изделие после упаковки принял _______________________

(подпись)

Приложение А

Распайка разъема «Датчик давления» приведена в таблице А.1

Таблица А.1 - Распайка разъема «Датчик давления»

Распайка разъема «Регулятор/Форсунка» приведена в таблице А.2

Таблица А.2 - Распайка разъема «Регулятор/Форсунка»

1. Подключите форсунку и регулятор давления через кабель-переходник к разъему «Регулятор / Форсунка».
   Форсунка подключается к разъему помеченному КРАСНЫМ цветом, а регулятор давления к разъему помеченному СИНИМ цветом.

   Управление давлением осуществляется только штатным регулятором высокого давления, установленном на рейке, либо на насосе системы СР1.

   При использовании насоса системы СР3 необходимо установить рейку с посадочным местом для установки регулятора давления. Подключать к устройству регулятор низкого давления насоса СР3 запрещено!


2. Подключите датчик давления через кабель-переходник к одноименному разъему.
3. Подключите сетевой кабель к разъему питания и к сети переменного тока 220В/50Гц.
4. Включите устройство переведя клавишный выключатель, находящийся на задней панели прибора, в положение « I ».
5. При включении устройства на экране отображается информация о название устройства, версии программного обеспечения и серийный номер устройства.
6. Через несколько секунд после включения устройство перейдет в рабочий режим и на экране отобразится главное меню.

Прибор предоставляет возможность работать без регулятора и датчика давления, при этом все тесты должны будут проводится на форсунке, не подключенным к рампе

Подробнее о включении прибора описано в ПАСПОРТЕ

Тестирование электромагнитных форсунок

Описание возможностей

• Активация форсунки - в данном тесте есть возможность активировать форсунку с задаваемыми параметрами: тип импульса, находящийся в верхнем правом углу, длительность импульса (t), частота импульсов (f), количество импульсов (N). Также в данном тесте есть возможность активировать форсунку под давление, если подключить к прибору регулятор давления, а также датчик давления, в этом случае можно настроить давление (P₁), при котором начнется активация форсунки, при этом можно будет наблюдать за текущим давлением (P) на датчике давления и за скважностью (k) на регуляторе давления. Подробное описание режима находится в паспорте прибора

• Измерение электрических параметров RLC - для того чтобы наблюдать за электрическими параметрами необходимо перейти к тесту активация форсунки, в нем выбрать необходимый тип импульса, запустить тест, далее нажать кнопку ± 1,10,100 и на экране вы будете наблюдать текущие электрические параметры. Подробное описание режима находится в паспорте прибора

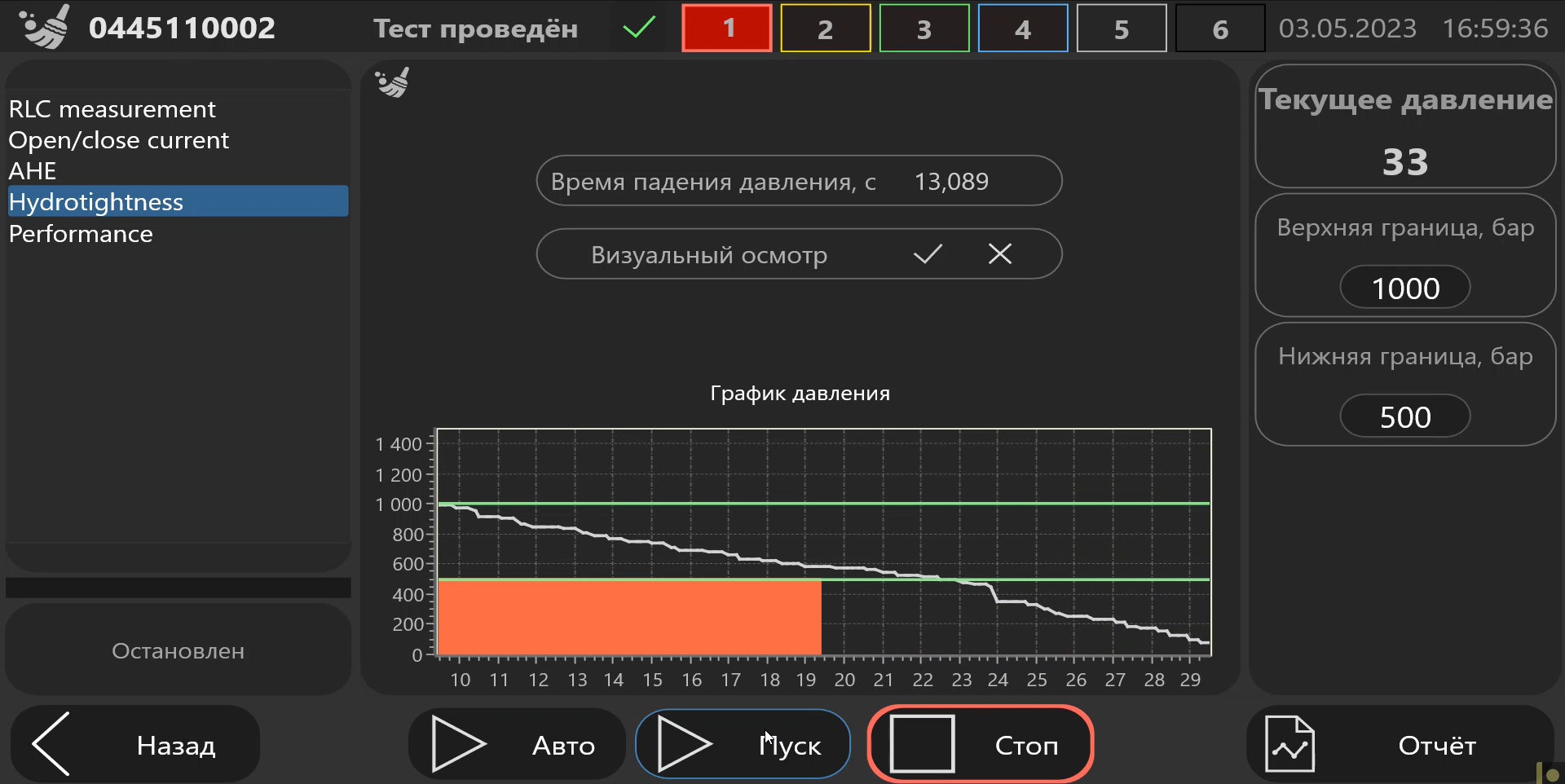

• Тест гидроплотности - тест определения времени падения давления начиная с давления ↑P до давления ↓P. Подробное описание режима находится в паспорте прибора

• Ход анкера - в данном тесте подается заданное количество импульсов (N), с заданными током страгивания (I1) и током удержания (I2), временем импульса (t), паузой между импульсами (T). Подробное описание режима находится в паспорте прибора

• Ток откр/закр CRI - тест определяющий токи открытия и закрытия, и отображает соотношение тока открытия к току закрытия. Подробное описание режима находится в паспорте прибора

Тестирование пьезо-форсунок

Описание возможностей

• Активация форсунки - в данном тесте есть возможность активировать форсунку с задаваемыми параметрами: тип импульса, который необходимо установить в положение Piezo, находящийся в верхнем правом углу, длительность импульса (t), частота импульсов (f), количество импульсов (N). Также в данном тесте есть возможность активировать форсунку под давление, если подключить к прибору регулятор давления, а также датчик давления, в этом случае можно настроить давление (P₁), при котором начнется активация форсунки, при этом можно будет наблюдать за текущим давлением (P) на датчике давления и за скважностью (k) на регуляторе давления. Подробное описание режима находится в паспорте прибора

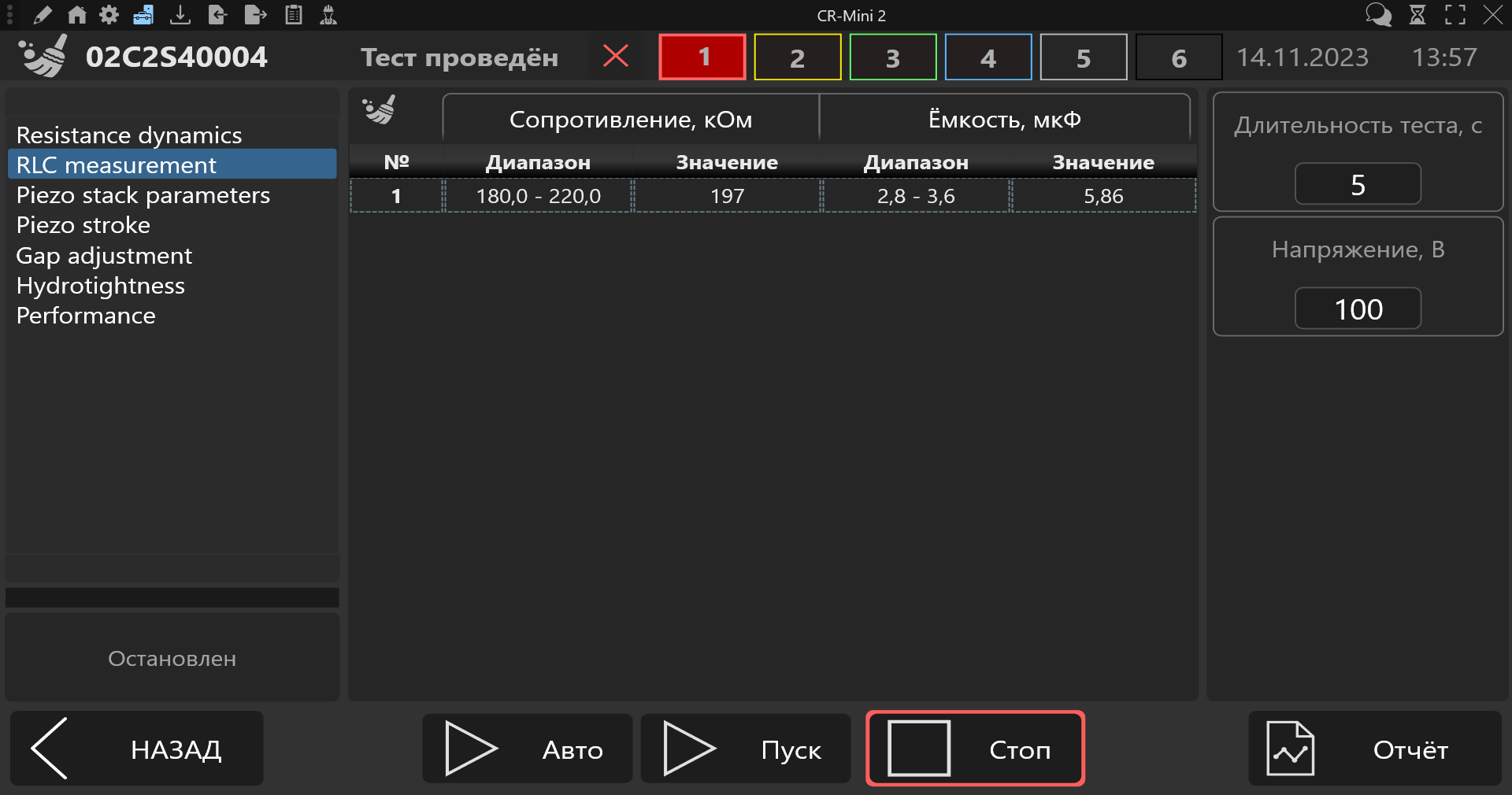

• определение емкости - для того чтобы наблюдать за электрическими параметрами необходимо перейти к тесту активация форсунки, в нем выбрать тип импульса Piezo, запустить тест, далее нажать кнопку ± 1,10,100 и на экране вы будете наблюдать текущую емкость. Подробное описание режима находится в паспорте прибора

• Тест гидроплотности - тест определения времени падения давления начиная с давления ↑P до давления ↓P. Подробное описание режима находится в паспорте прибора

• Ход пьезо - тест определяет ток (I) и сопротивление (R) форсунки на заданном напряжении (U). Подробное описание режима находится в паспорте прибора

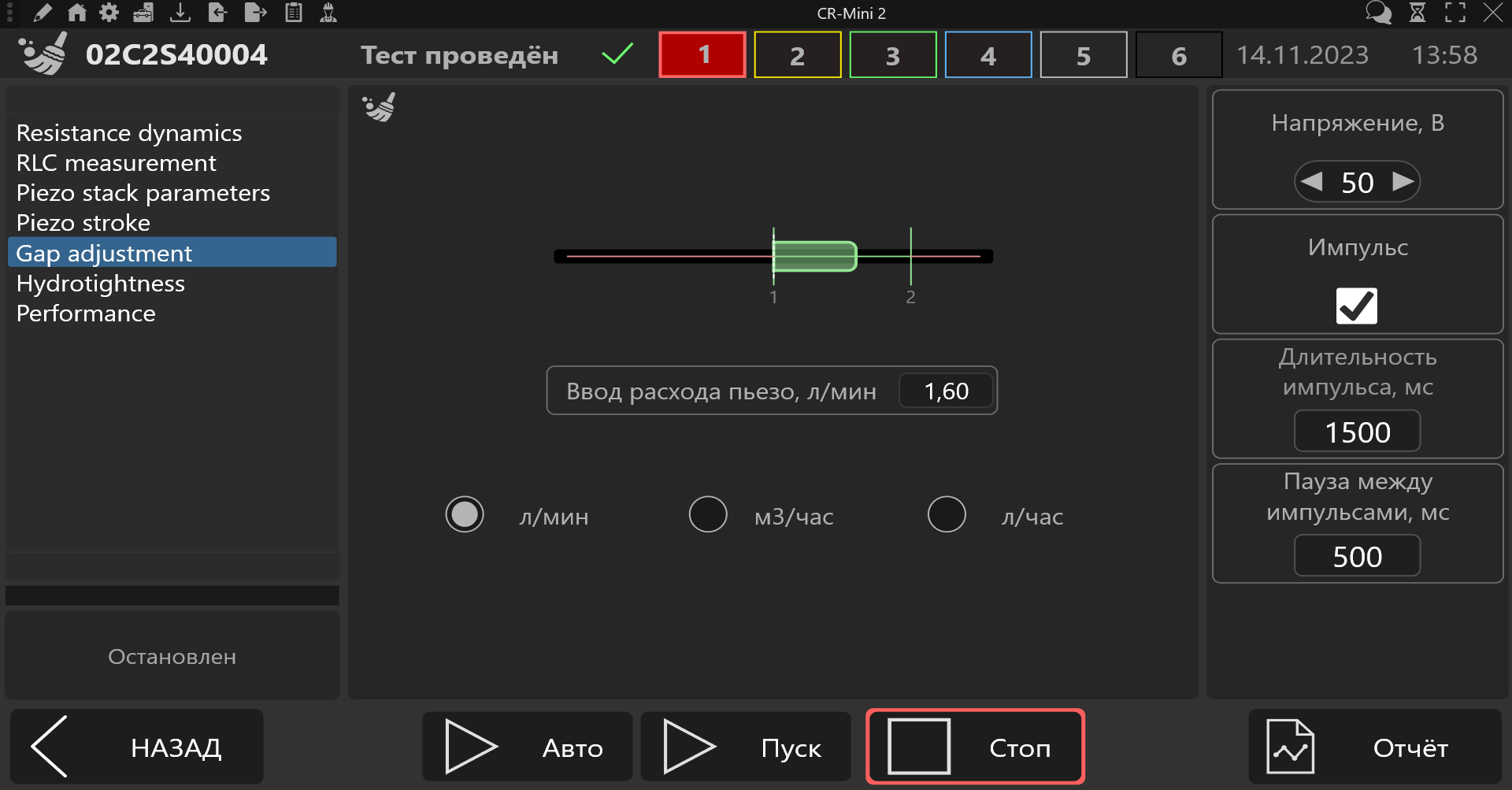

• Расход пьезо - тест по регулировки воздушного зазора, при котором подаются импульсы с заданными напряжением (U), длительностью (t) и паузой между импульсами (f). Подробное описание режима находится в паспорте прибора

Тестирование UIS/UPS

Описание возможностей

• Ток откр/закр CRI - тест определяющий токи открытия и закрытия, и отображает соотношение тока открытия к току закрытия. Подробное описание режима находится в паспорте прибора

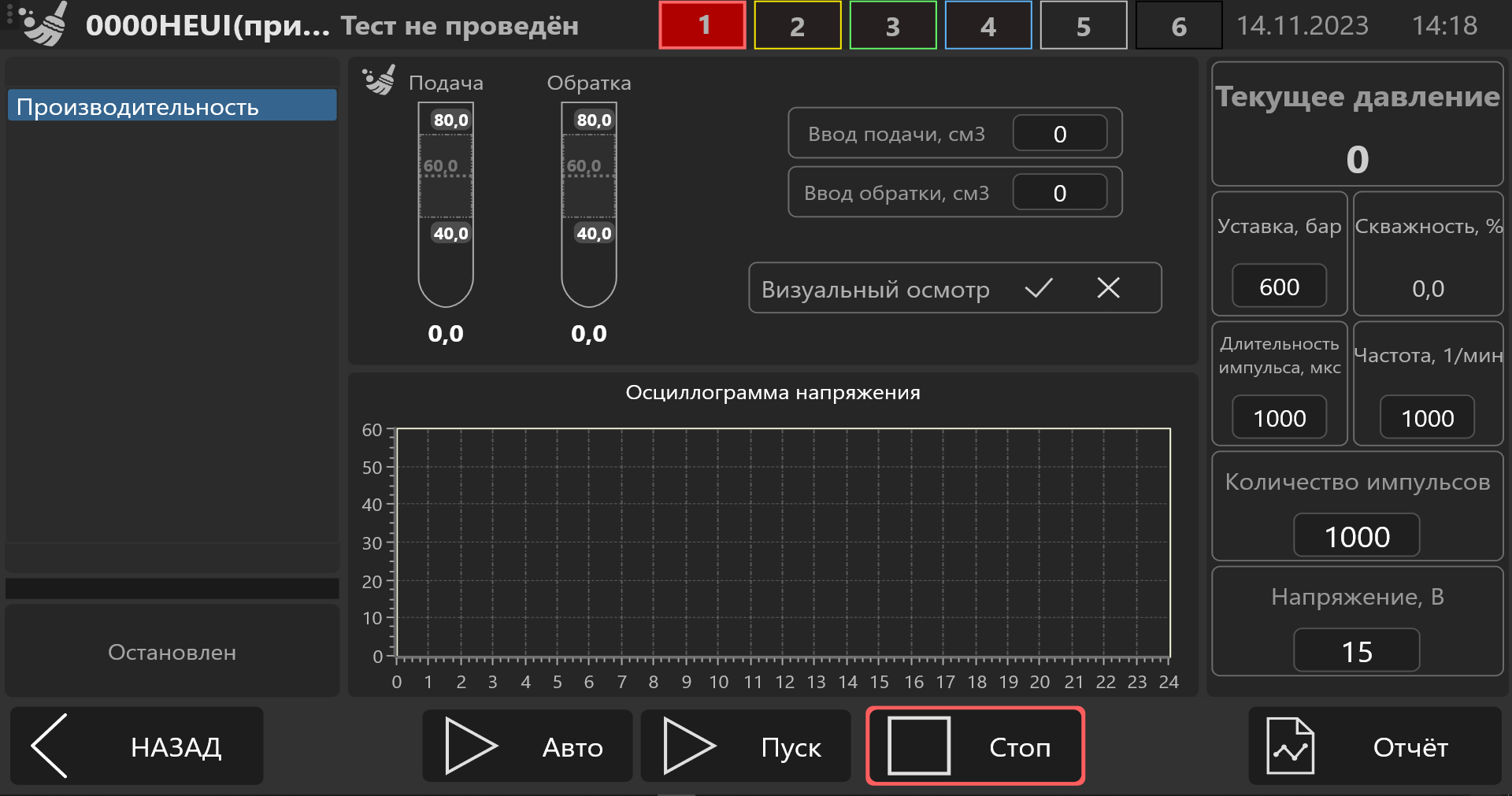

Тестирование HEUI

Описание возможностей

• Активация форсунки - в данном тесте есть возможность активировать форсунку с задаваемыми параметрами: тип импульса, который необходимо установить в положение HEUI, находящийся в верхнем правом углу, длительность импульса (t), частота импульсов (f), количество импульсов (N). Также в данном тесте есть возможность активировать форсунку под давление, если подключить к прибору регулятор давления, а также датчик давления, в этом случае можно настроить давление (P₁), при котором начнется активация форсунки, при этом можно будет наблюдать за текущим давлением (P) на датчике давления и за скважностью (k) на регуляторе давления. Подробное описание режима находится в паспорте прибора

Добавление интерфейса CR-Mini 2

Чтобы работать с прибором CR-Mini 2 необходим соответствующий интерфейс.

Откройте панель управления, если она не открыта, нажатием на 3 вертикальные точки в верхнем левом углу. В открывшейся панели нажмите на значок , чтобы открыть окно первоначальной настройки программы.

В данном окне пройдите все шаги из руководства по первому запуску и на этапе Выбор режима работы выберите пункт «CR-Mini 2».

Подключение CR-Mini 2

Алгоритм подключения CR-Mini 2 к компьютеру следующий:

• подключить кабель USB к CR-Mini 2 и к компьютеру
• включить прибор
• на компьютере запустить Diesel studio
• открыть проект CR-Mini 2
• открыть Диспетчер устройств
• проверить, что в списке, CR-Mini 2 имеет состояние подключенного устройства
• если значок горит зеленым, значит прибор подключен и обновлен до актуальной версии
• если значок горит желтым, то нажмите обновить прибор и дождитесь окончания обновления

Теперь прибор готов к работе в программе Diesel studio, в проекте CR-Mini 2

Обзор интерфейса CR-Mini 2

Экран выбора типа форсунки

На этом экране вы видите кнопки выбора типа форсунки:

• Solenoid - электромагнитные форсунки
• BoschPiezo - пьезо форсунки производителя Bosch
• Siemens VDO - форсунки производителя Siemens
• UIS/UPS- Насос форсунки
• HEUI

При нажатии на кнопки выбора типа форсунки, приложение перейдет на экран «Выбора тест-плана»

При нажатии на кнопку «Bosch Step 3», приложение перейдет на экран выбора форсунок Bosch электромагнитных, для которых имеются допуски зазоров, после выбора которой он перейдет на экран отображения допусков зазоров

При нажатии на кнопку «Отчеты», приложение перейдет на экран построения отчета, с возможностью просмотра всех отчетов, созданных для CR-Mini 2.

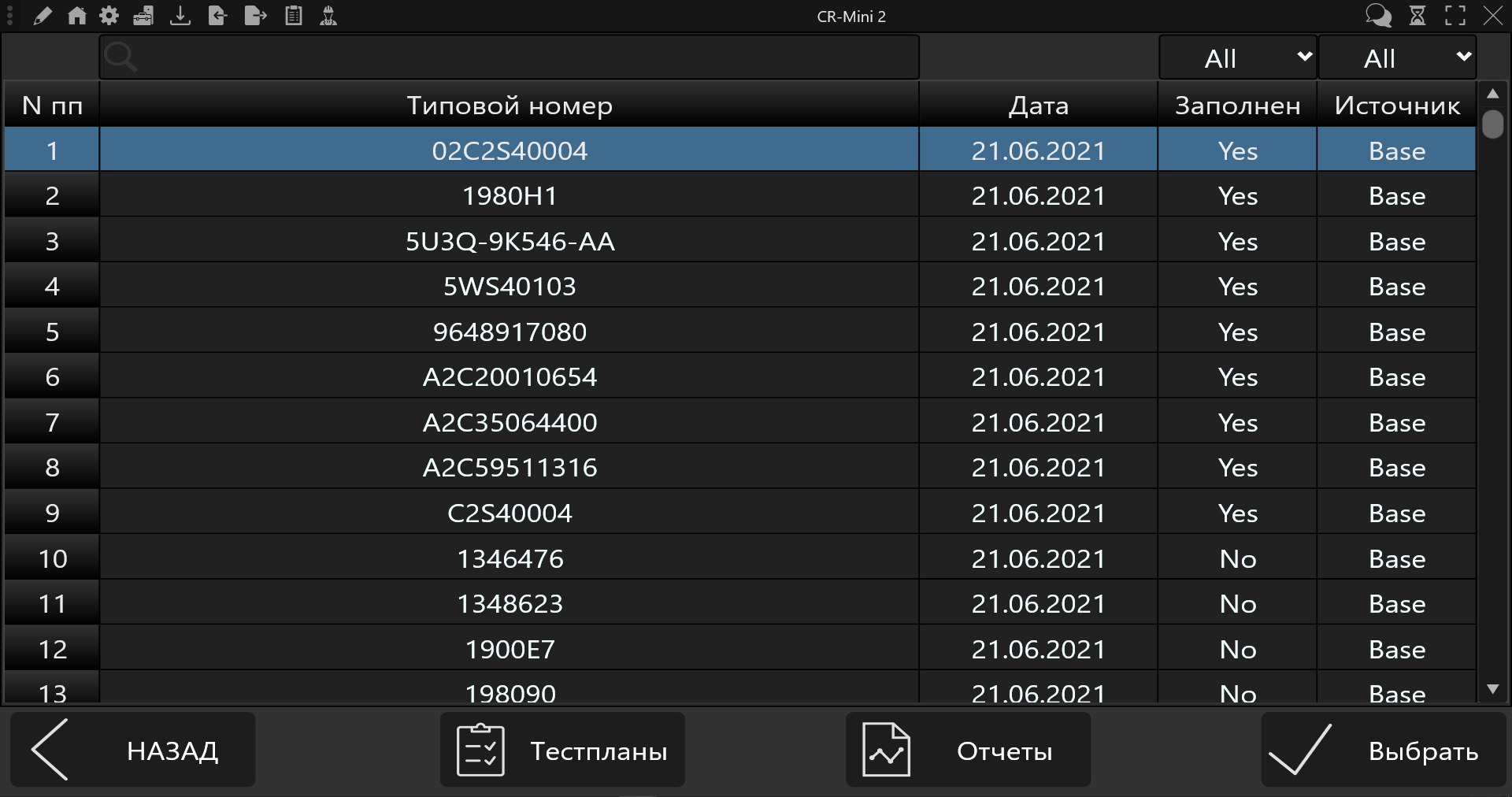

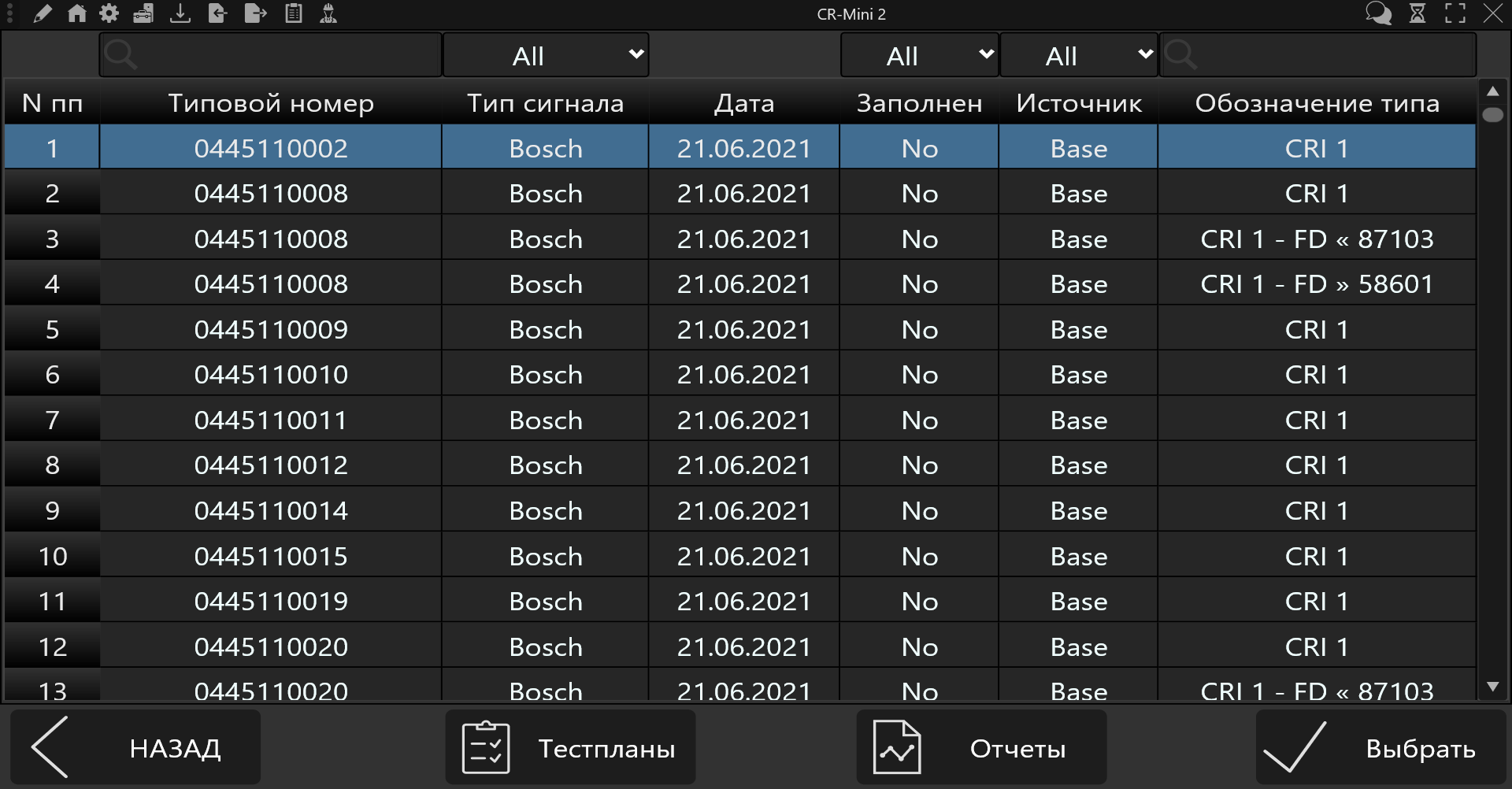

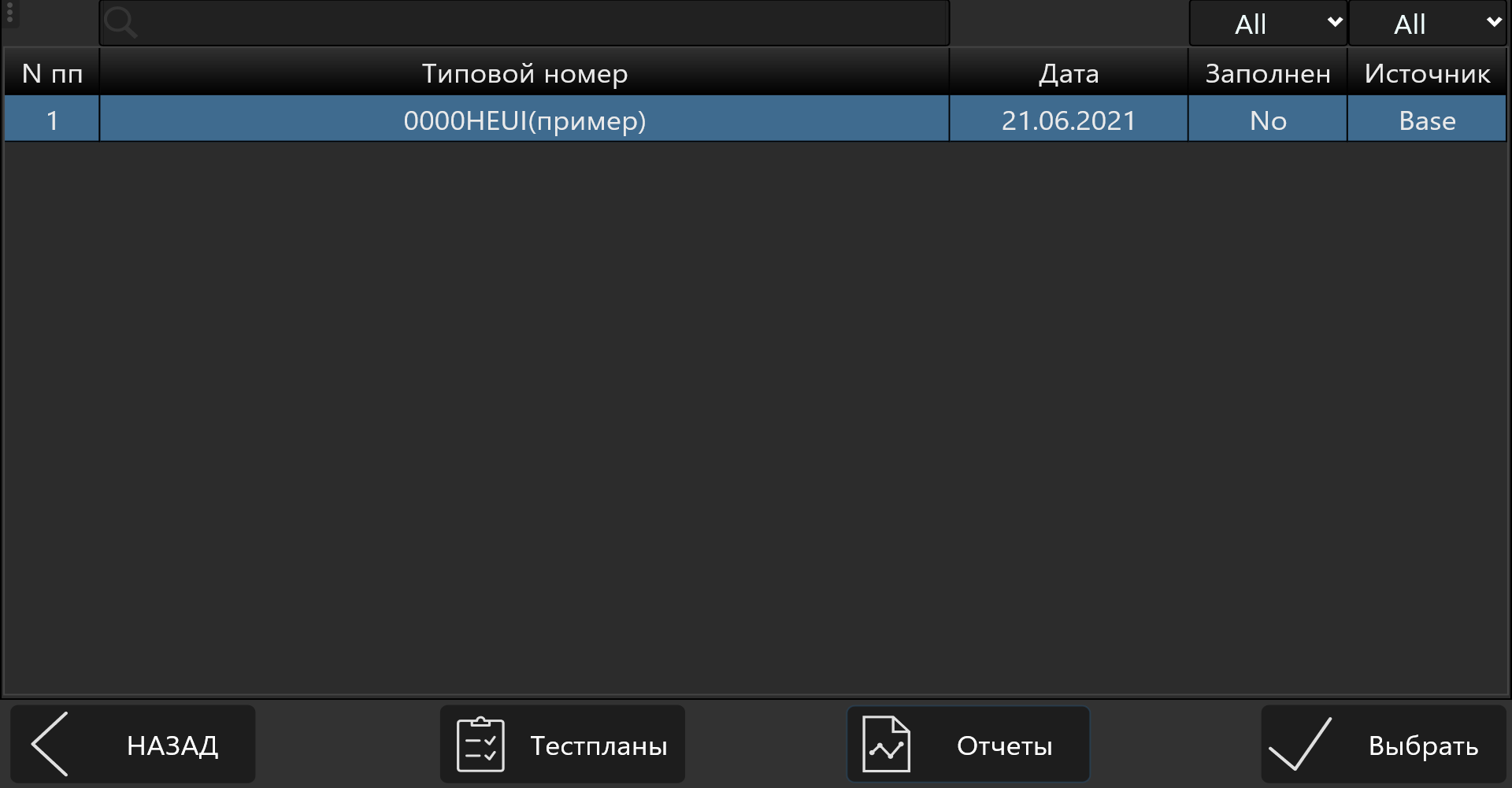

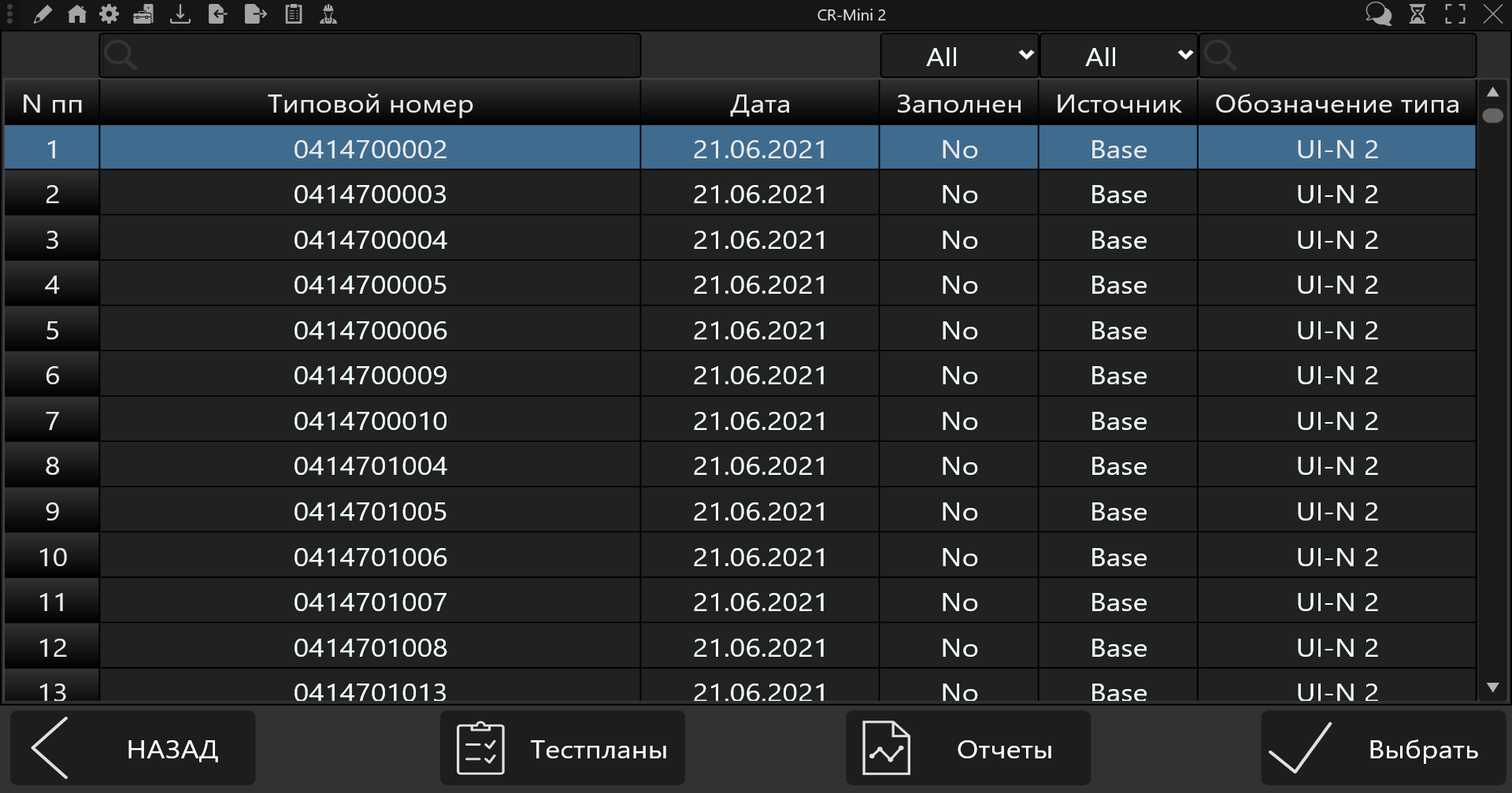

Экран выбора тест-плана

На этом экране происходит выбор тест-плана из списка.

Для поиска нужного тест-плана вы можете воспользоваться поиском и сортировкой по:

• Типовому номеру
• Типу сигнала
• Дате
• Заполненности, изначально все тест-планы не заполнены параметрами теста и допусками измеряемых значений
• Источнику, изначально все тест-планы являются «Base», т.е. базовыми, после того как вы измените в них данные, они станут «User», т.е. пользовательскими. Так же созданные пользователем тест-планы также являются «User»
• Обозначению типа

При нажатии на кнопку «тест-планы», приложение перейдет на экран редактора пользовательского тест-плана, где есть возможность редактировать выбранный тест-план, а также создавать новые тест-планы.

При нажатии на кнопку «Отчеты», приложение перейдет на экран построения отчета, с возможностью просмотра всех отчетов, созданных для CR-Mini 2.

При нажатии на кнопку «Выбрать», приложение перейдет на экран тестирования, где происходит проведение тестов по выбранному тест-плану.

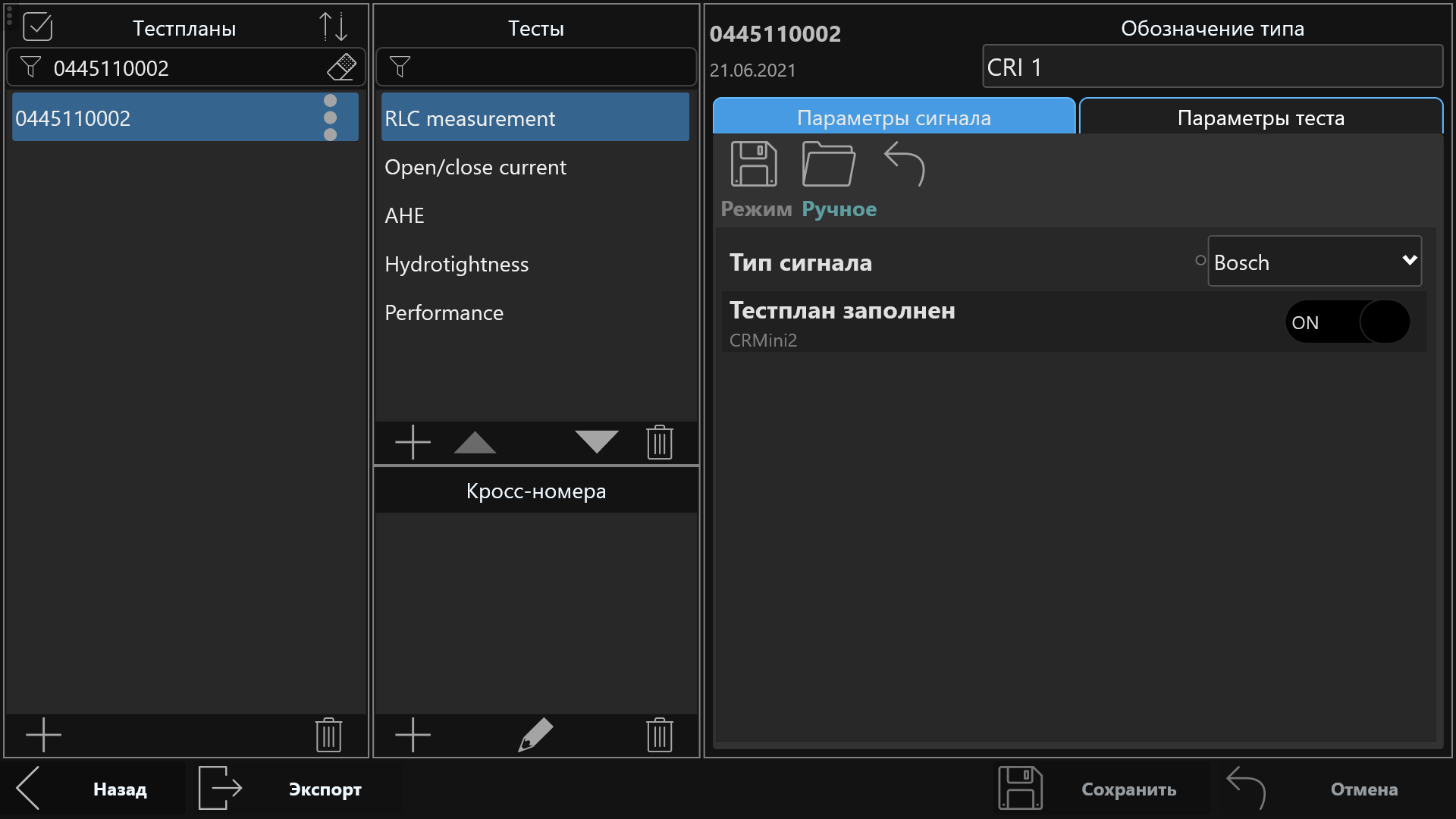

Редактор тест-планов

На этом экране происходит редактирование пользовательского тест-плана.

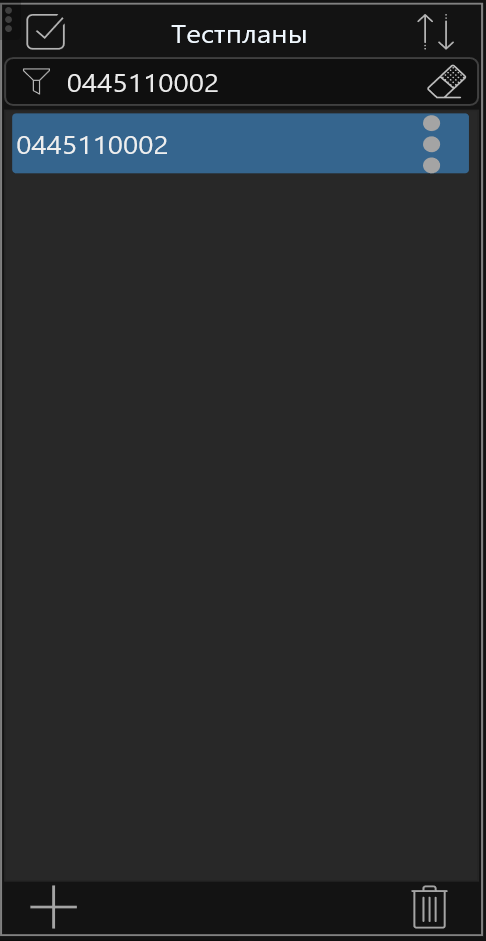

В списке «тест-планы» отображен список тест-планов. Если был выбран тест-план в окне выбора тест-плана, то автоматически будет выбран этот тест-план для редактирования.

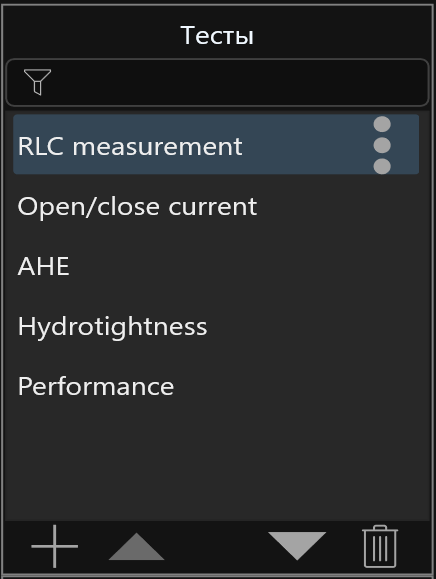

В списке тесты будет отображен список тестов выбранного тест-плана.

В списке «Кросс-номера» отображен список кросс-номеров для данного тест-плана.

В правой части находится окно редактирования «Параметра сигнала», а также «Параметры теста», переключение между окнами редактирования происходит нажатием на «Параметры сигнала» и «Параметры теста».

В окне «Параметра сигнала» происходит выбор типа сигнала из выпадающего списка, а также находится переключатель для отметки тест-плана как «Заполнен»

В окне «Параметры теста» происходит:

• выбор типа теста, из выпадающего списка;
• изменение параметров теста;
• изменение допусков измеряемых параметров, если допусков нет, то около соответствующей строки необходимо снять галочку.

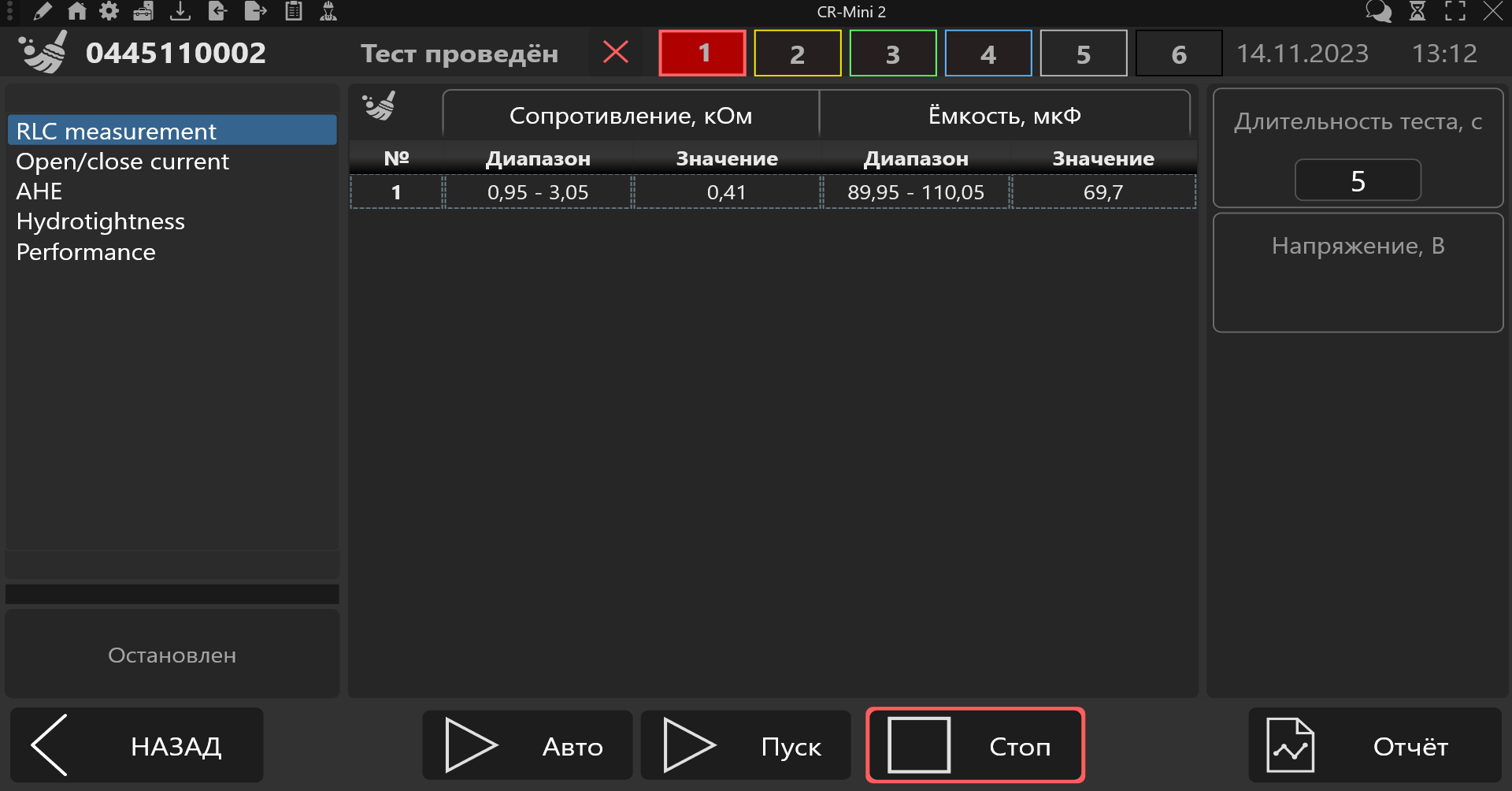

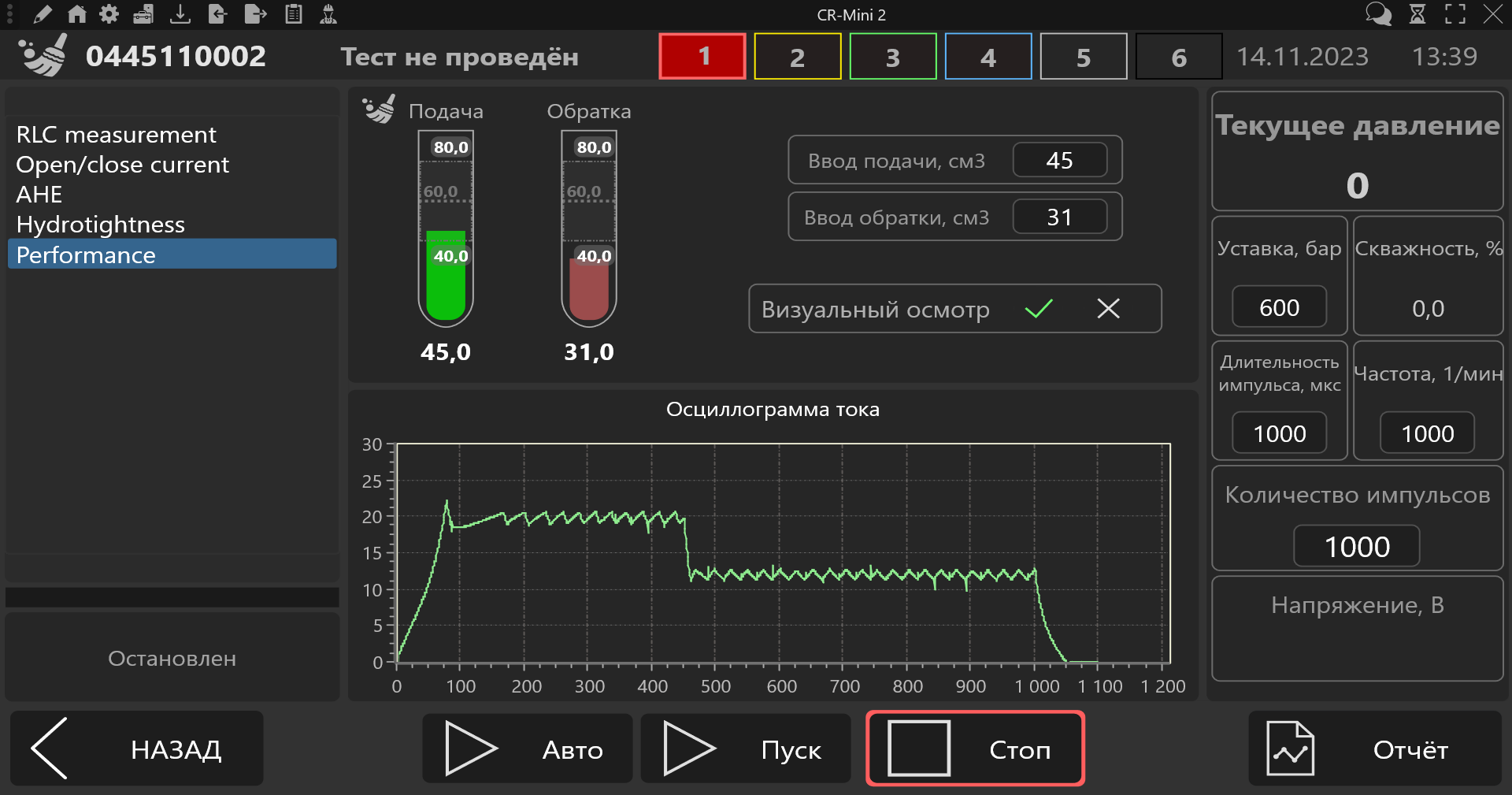

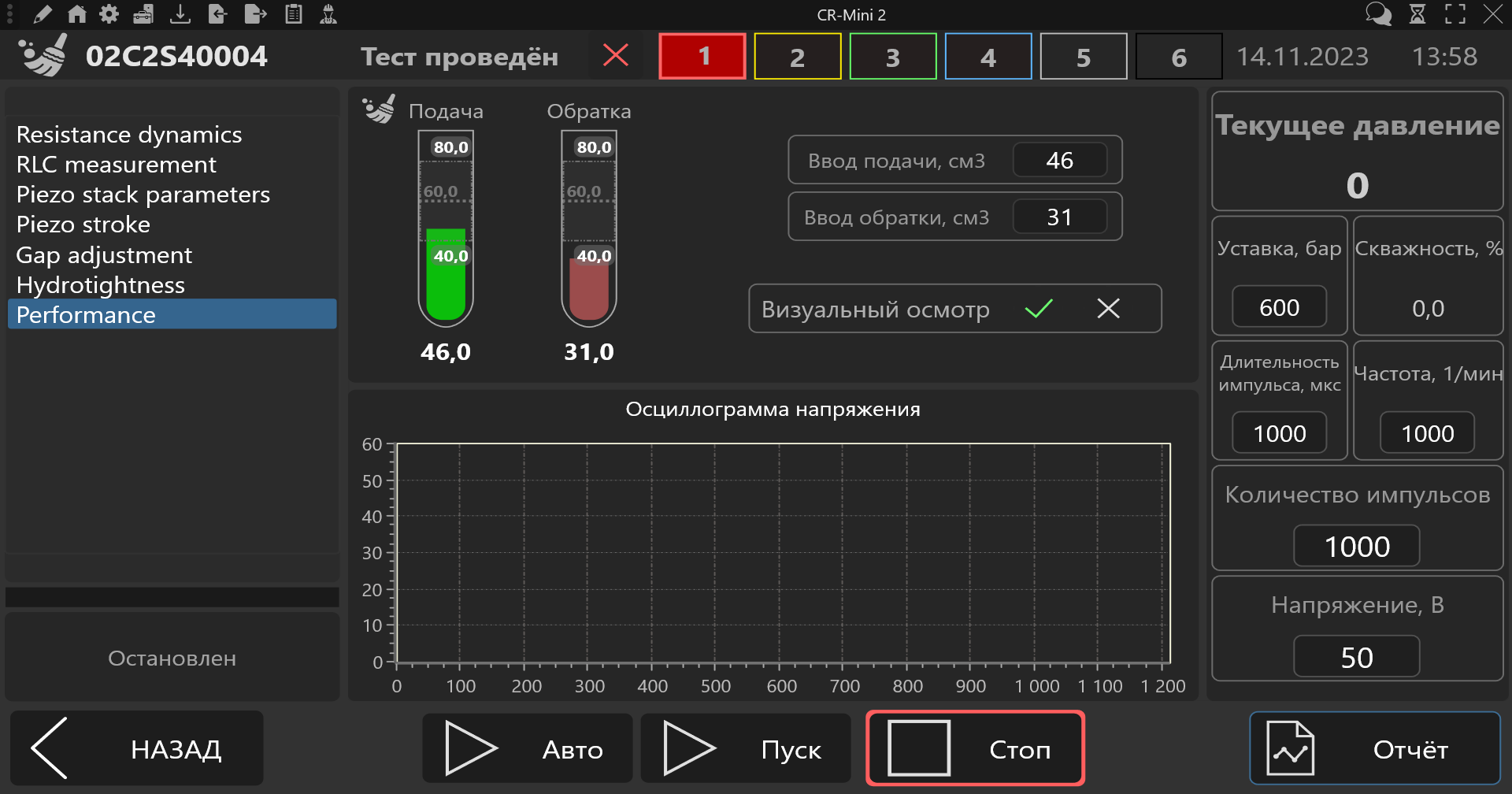

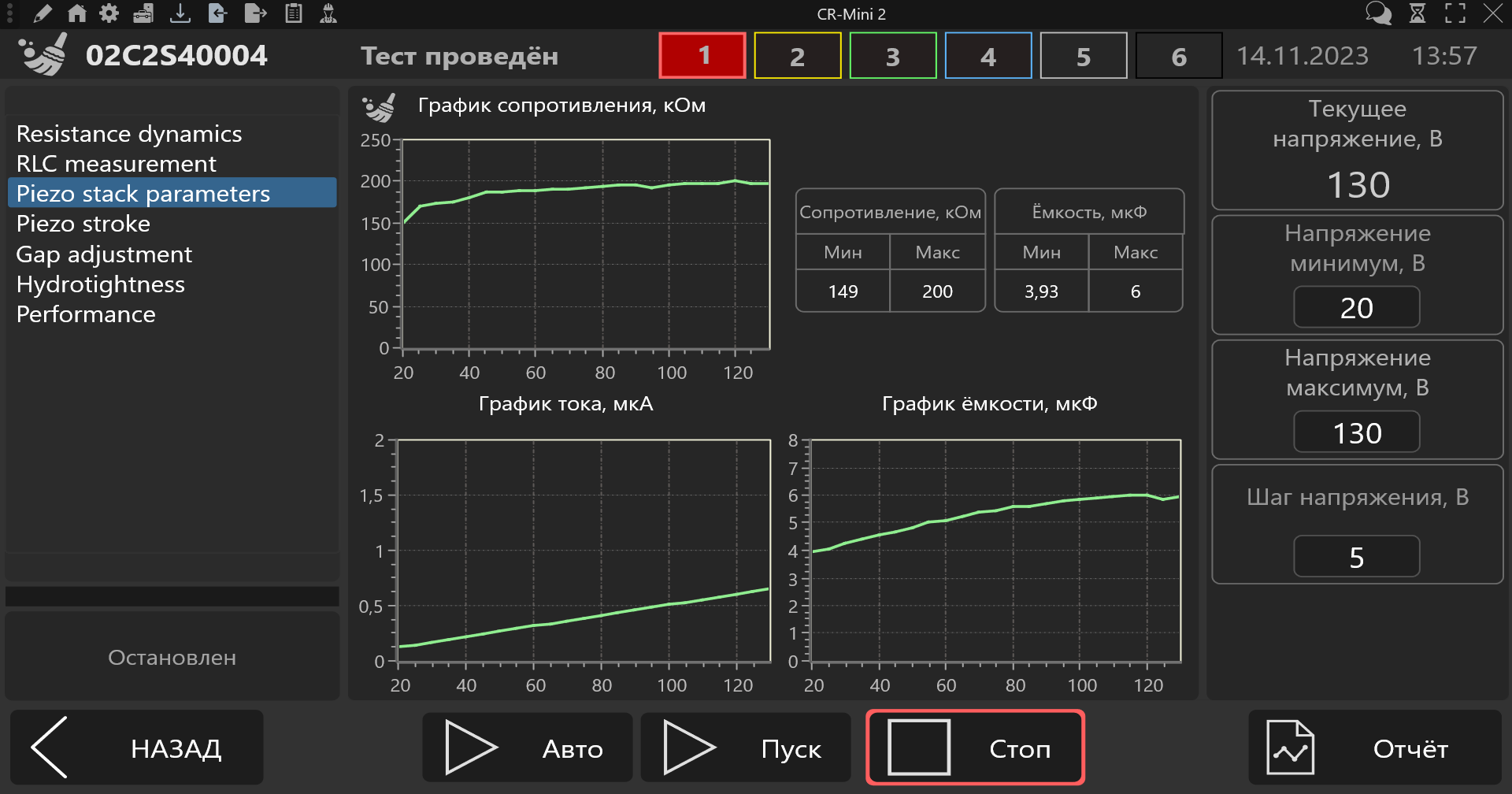

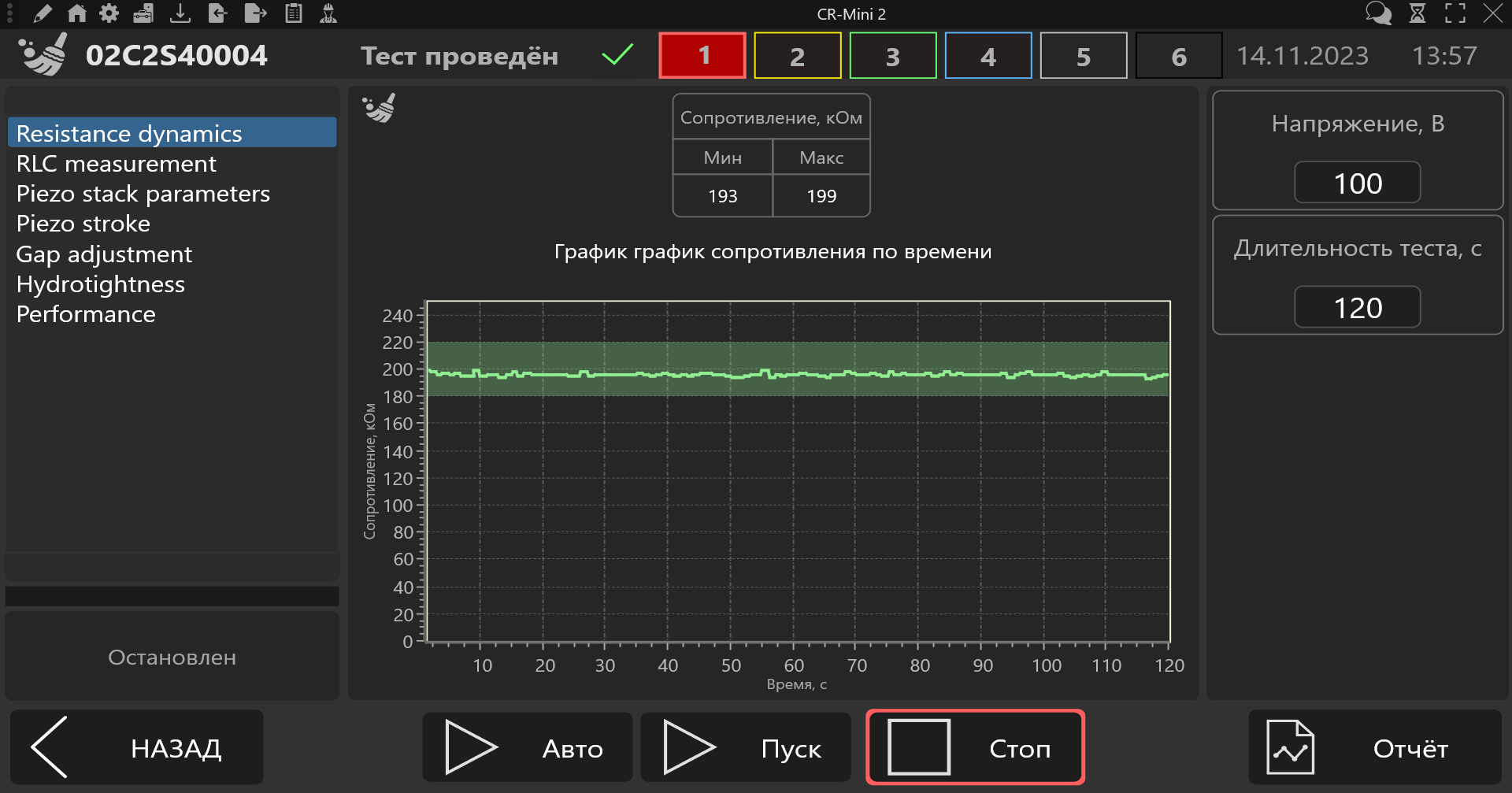

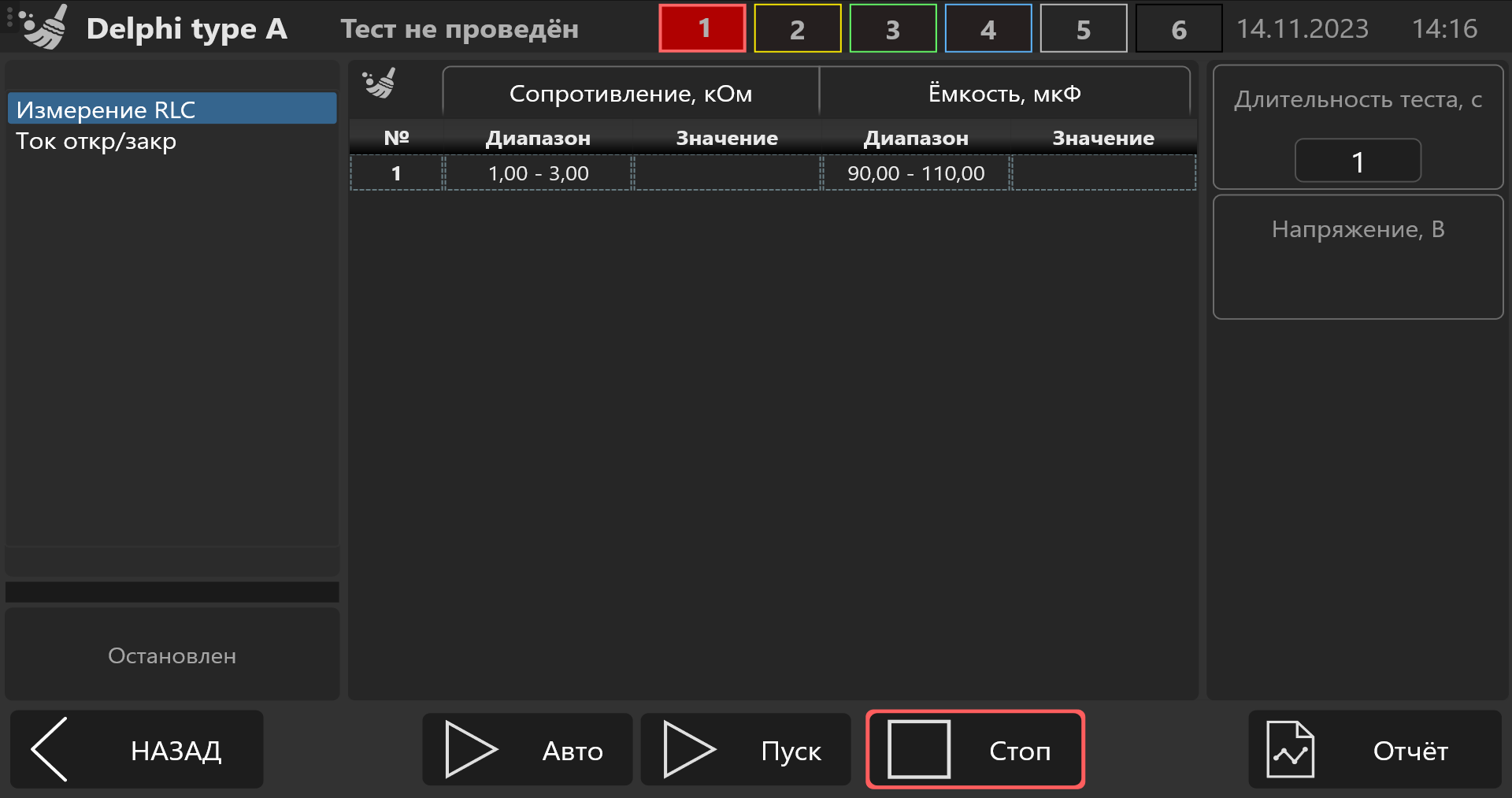

Экран тестирования

На этом экране происходит тестирование в соответствии с выбранным тест-планом.

В центре экрана находятся область результатов тестов, а также кнопка отчистки данный данного теста .

В верхней части экрана находятся:

• кнопка отчистки результатов тестирования выбранной форсунки
• название тест-плана
• статус теста
• галочка, отображающая вошли ли результаты определения в допуски
• кнопки выбора форсунки в комплекте
• Дата и время

В левой части экрана находятся: - список тестов, выбор теста осуществляется нажатием на строку с названием теста - полоса прогресса теста - строка состояния тестирования

В правой части экрана расположены изменяемые параметры теста

Запуск теста осуществляется нажатием на кнопку «Пуск».

Запуск автоматического тестирования осуществляется нажатием на кнопку «Авто», при этом переход между тестами будет проходить автоматически, но только для тех тестов, для которых не осуществляется предварительная подготовка.

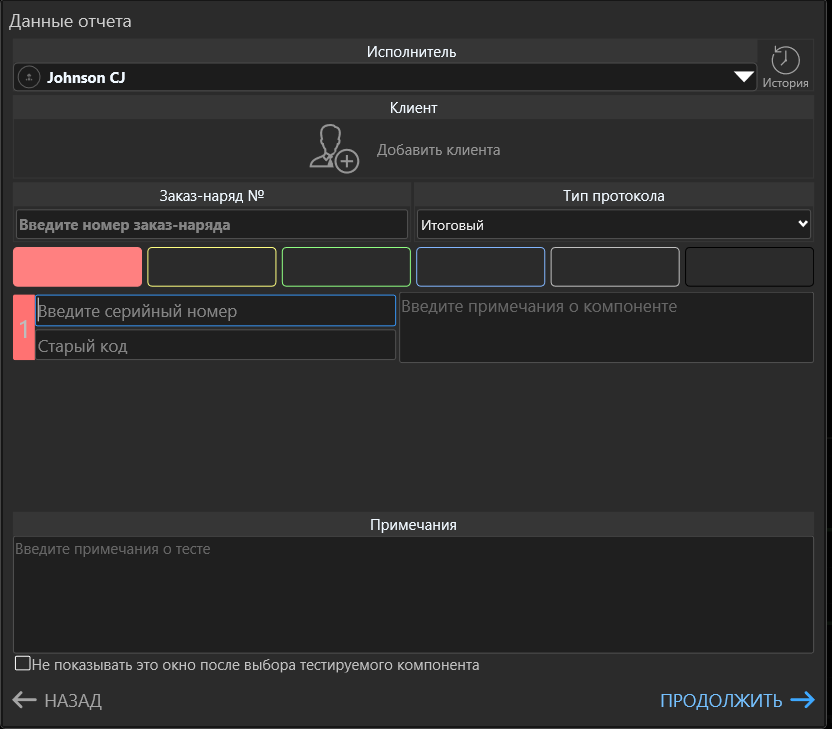

При нажатии на кнопку «Отчет», приложение перейдет на окно «Данные отчета» для ввода данных отчета, где необходимо ввести данные по форсункам, исполнителю и клиенту, после нажав кнопку «Продолжить», приложение перейдет на окно построения отчета, где построится отчет по данным тестирования.

В случае, если вы делаете отчет по той же форсунке, вы можете воспользоваться автозаполнением нажав на кнопку «История» , и выбрать из списка нужную форсунку.

Наполнение тест-планов данными

Почему необходимо наполнять тест-планы

При первоначальной установке программы Diesel Studio, тест-планы, для использования с прибором CR-Mini 2, имеют вид шаблонов для самостоятельного заполнения значений пользователями.

Как выбрать тест-план для заполнения

Выберите тип форсунки, тест-план для которой вы хотите наполнить.

Выберите форсунку из списка и нажмите кнопку «тест-планы».

Выберите тест, в списке «Тесты», значения параметров которого вы хотите заполнить.

Выберите вкладку «Параметры теста».

Около параметров, которые вы хотите заполнить, взведите галочку в активное состояние.

Введите необходимые значения.

Если вы наполнили все тесты допусками для измеряемых параметров, то перейдите на вкладку «Параметры сигнала» и взведите параметр «Тест заполнен» в значение «On».

Нажмите кнопку «Сохранить».

Электромагнитные форсунки

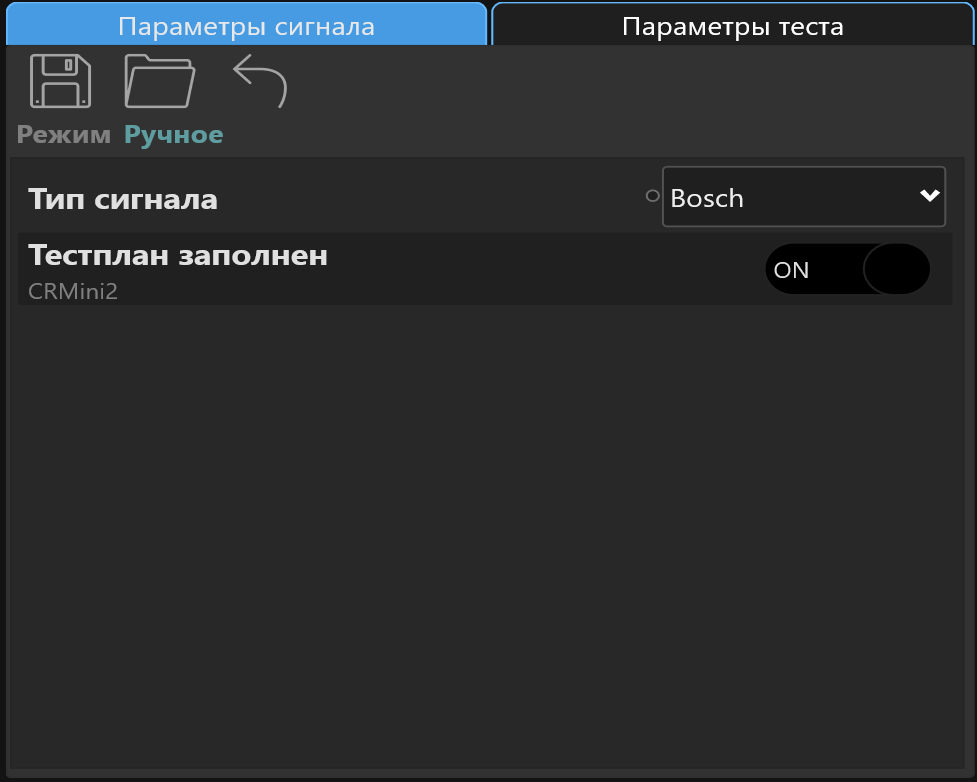

Параметры сигнала

В параметрах сигнала происходит выбор типа сигнала, а также переключатель наполненности тест-плана, который необходимо переключить в состояние «On», если вы наполнили все тест-планы.

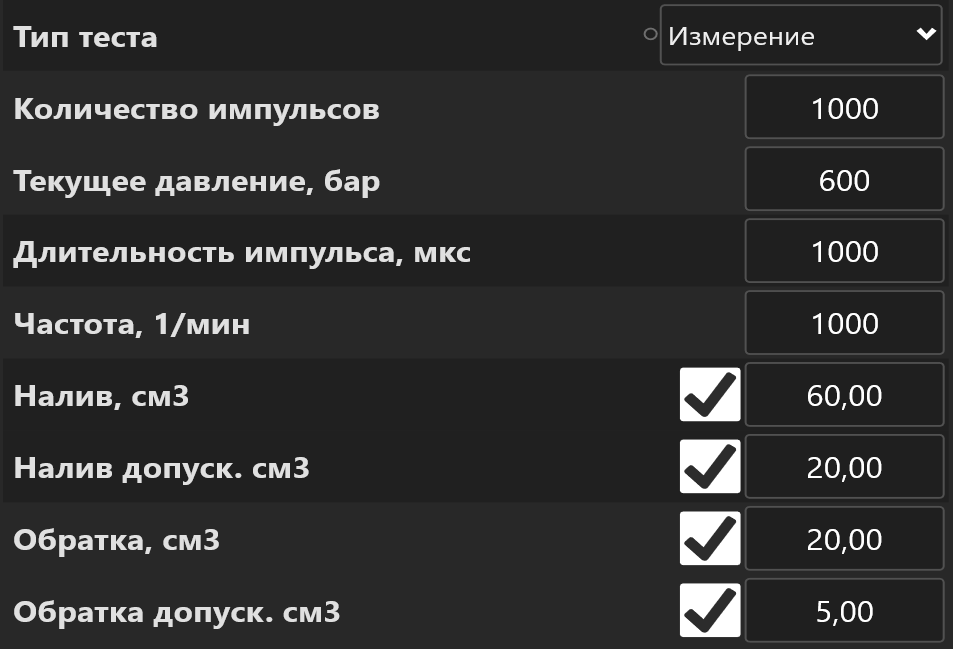

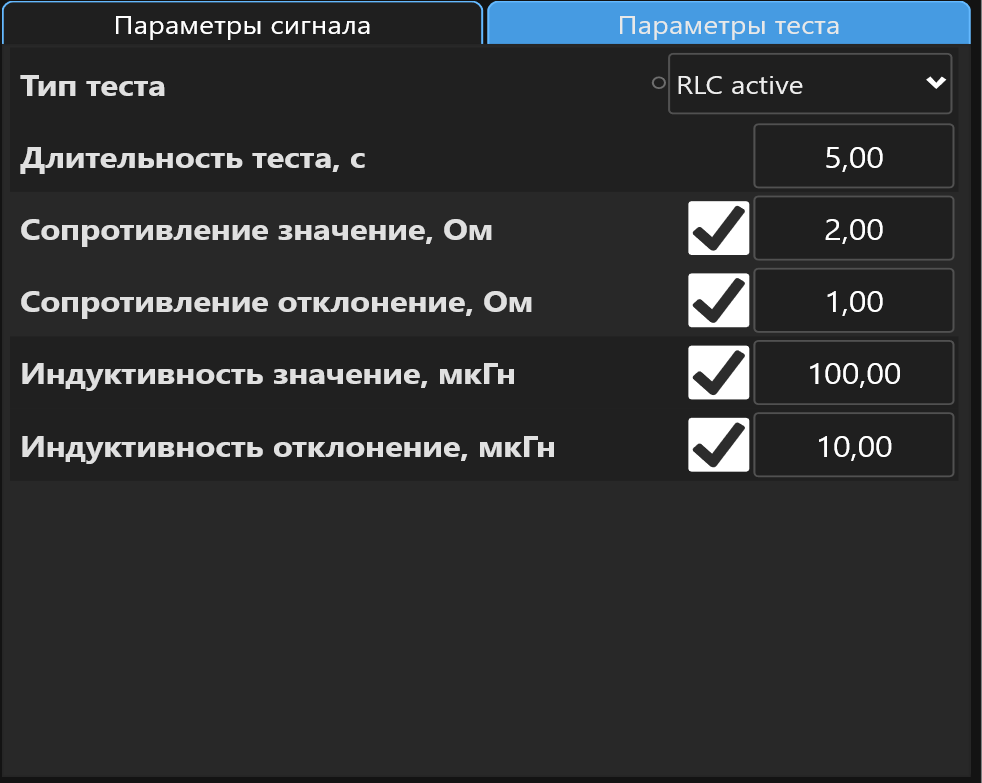

Параметры теста

Выбор типа теста осуществляется в строке «Тип теста» в выпадающем списке, в зависимости от выбранного типа теста будут меняться список параметров теста.

Ниже представлен список типов тестов доступных для выбора при создании теста для электромагнитной форсунки.

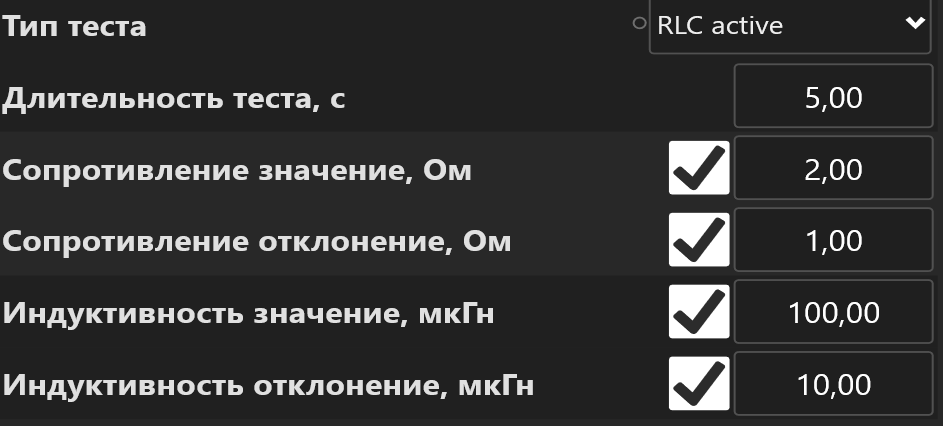

RLC

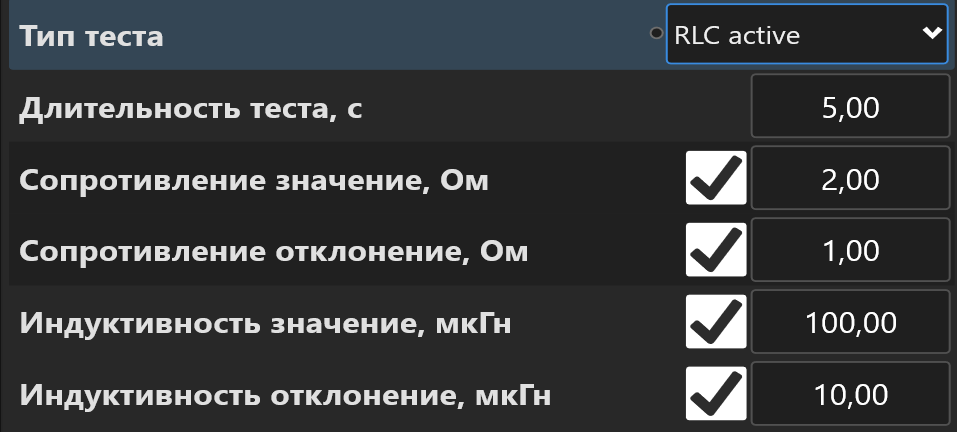

RLC - тест определения сопротивления и индуктивности. У данного теста есть следующие параметры:

• Длительность теста - длительность проведения теста
• Сопротивление значение - центральное значение допуска сопротивления
• Сопротивление отклонение - значение отклонения от центрального значения допуска сопротивления
• Индуктивность значение - центральное значение допуска индуктивности
• Индуктивность отклонение - значение отклонения от центрального значения допуска индуктивности

Current open/close

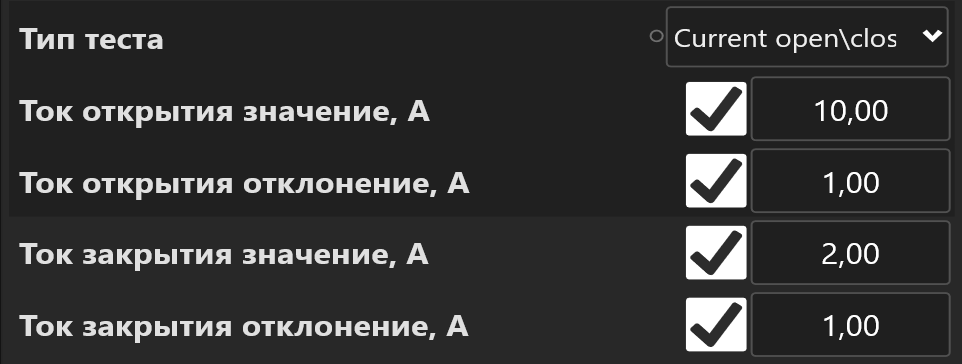

Current open/close - тест определения токов открытия/закрытия. У данного теста есть следующие параметры:

• Ток открытия значение - центральное значение допуска тока открытия
• Ток открытия отклонение - значение отклонения от центрального значения допуска тока открытия
• Ток закрытия значение - центральное значение допуска тока закрытия
• Ток закрытия отклонение - значение отклонения от центрального значения допуска тока закрытия

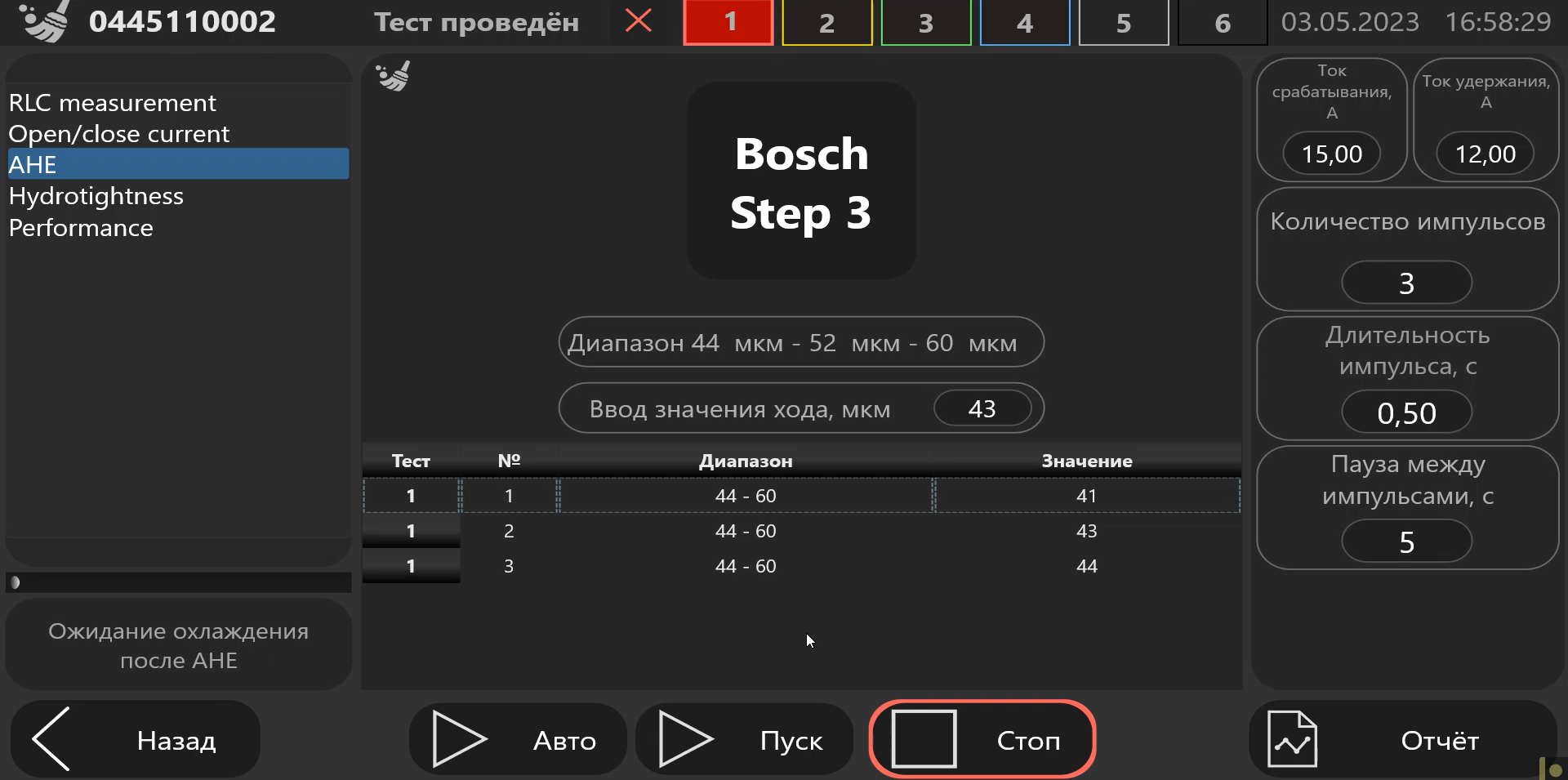

AHE

AHE - тест определения зазора AHE, во время этого теста подается несколько импульсов заданной длительностью и снимается значение с микрометра по ходу анкера. У данного теста есть следующие параметры:

• Количество импульсов - сколько импульсов будет подаваться на форсунку
• Ток срабатывания - ток необходимый для открытия клапана
• Ток удержания - ток удержания клапана в открытом состоянии
• Длительность импульса - длительность подаваемого импульса
• Пауза между импульсами - пауза между подаваемыми импульсами
• Ход - центральное значение допуска по ходу анкера
• Ход допуск - значение отклонения от центрального значения допуска по ходу анкера

Hydro density

Hydro density - тест гидроплотности, тест определяющий за какое время давление подаваемое на форсунку спадет с определенного верхней границы, до определенной нижней границы. У данного теста есть следующие параметры:

• Активация форсунки - флаг определяющий будет ли активироваться форсунка во время теста
• Верхняя граница - верхняя граница давления начиная с которого будет определяться время падения давления
• Нижняя граница - нижняя граница давления пересекающее которое будет заканчиваться определение времени падения давления
• Время падения давления - минимальное время за которое давление должно упасть с верхней до нижней границы давлений

Измерение

Измерение - тест активации форсунки, при котором может производится измерение значений наливов. У данного теста есть следующие параметры:

• Количество импульсов - сколько импульсов будет подаваться на форсунку
• Текущее давление - давление при котором будут производится импульсы, если подключен датчик давления
• Длительность импульса - значение длительности каждого импульса
• Частота - значение частоты с которым будут производится импульсы
• Налив - центральное значение допуска по наливу
• Налив допуск - значение отклонения от центрального значения допуска по наливу
• Обратка - центральное значение допуска по обратке
• Обратка допуск - значение отклонения от центрального значения допуска по обратке

Пьезо-форсунки

Параметры сигнала

В параметрах сигнала происходит выбор типа сигнала, а также переключатель наполненности тест-плана, который необходимо переключить в состояние «On», если вы наполнили все тест-планы.

Параметры теста

Выбор типа теста осуществляется в строке «Тип теста» в выпадающем списке, в зависимости от выбранного типа теста будут меняться список параметров теста.

Ниже представлен список типов тестов доступных для выбора при создании теста для пьезо-форсунки.

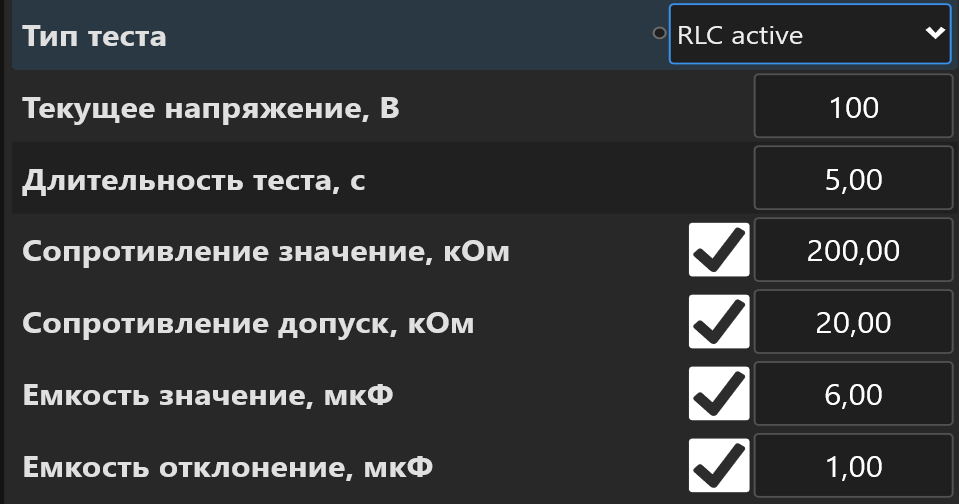

RLC

RLC - тест определения сопротивления и емкости. У данного теста есть следующие параметры:

• Текущее напряжение - напряжение, при котором будет производится определение сопротивления и емкости
• Длительность теста - значение продолжительности определения в секундах
• Сопротивление значение - центральное значение допуска сопротивления
• Сопротивление отклонение - значение отклонения от центрального значения допуска сопротивления
• Емкость значение - центральное значение допуска емкости
• Емкость отклонение - значение отклонения от центрального значения допуска емкости

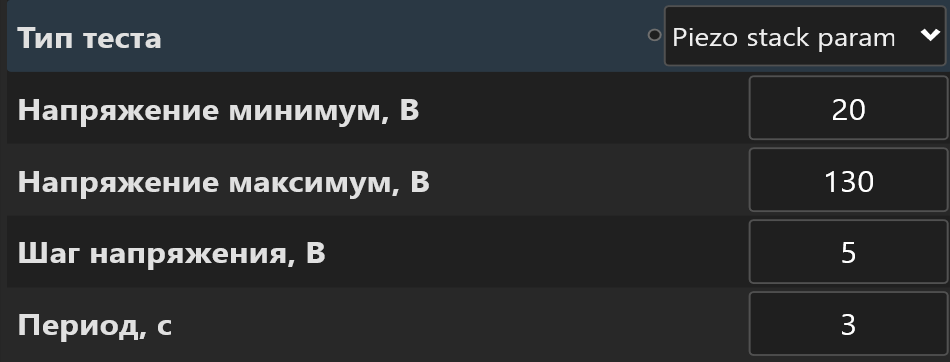

Piezo stack parameters

Piezo stack parameters - тест, параметры пьезопакета, определяет зависимость сопротивления и емкости от напряжения. У данного теста есть следующие параметры:

• Напряжение минимум - начальное напряжение с которого будет начинаться тест
• Напряжение максимум - конечное напряжение на котором тест закончится
• Шаг напряжения - шаг с которым будет увеличиваться напряжение
• Период - значение времени определения сопротивления и емкости перед переходом на следующее напряжение

Расход пьезо

Расход пьезо - тест определения воздушного зазора, для регулировки теплового зазора. У данного теста есть следующие параметры:

• Текущее напряжение - напряжение подаваемое на форсунку
• Длительность импульса - длительность подаваемого импульса
• Пауза между импульсами - пауза между импульсами
• Расход - центральное значение допуска расхода
• Расход допуск - значение отклонения от центрального значения допуска расхода

Hydro density

Hydro density - тест гидроплотности, тест определяющий за какое время давление подаваемое на форсунку спадет с определенного верхней границы, до определенной нижней границы. У данного теста есть следующие параметры:

• Активация форсунки - флаг определяющий будет ли активироваться форсунка во время теста
• Верхняя граница - верхняя граница давления начиная с которого будет определяться время падения давления
• Нижняя граница - нижняя граница давления пересекающее которое будет заканчиваться определение времени падения давления
• Время падения давления - минимальное время за которое давление должно упасть с верхней до нижней границы давлений

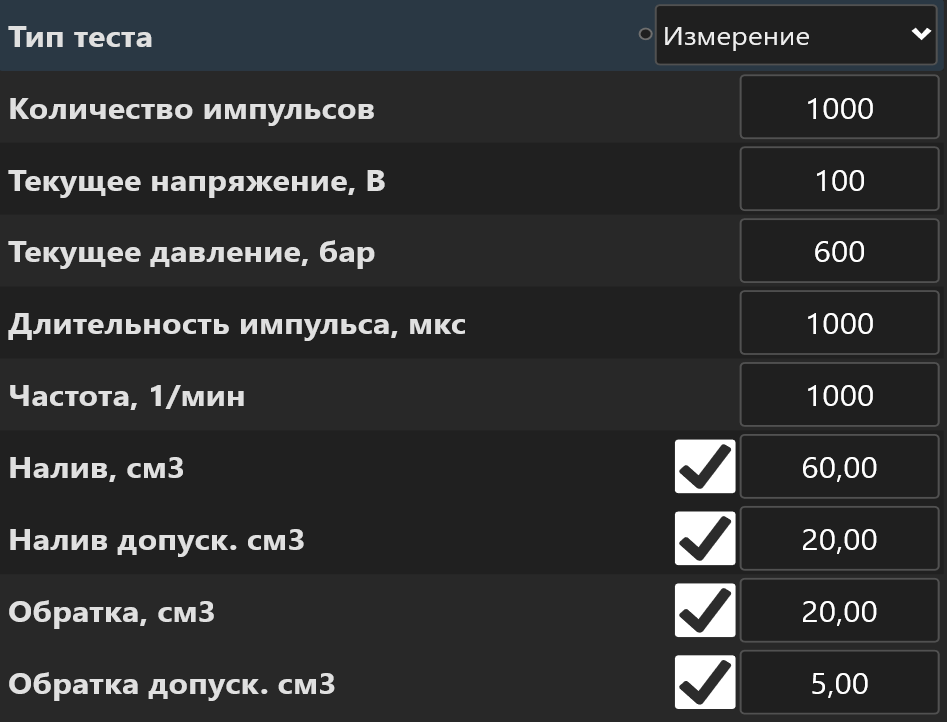

Измерение

Измерение - тест активации форсунки, при котором может производится измерение значений наливов. У данного теста есть следующие параметры:

• Количество импульсов - сколько импульсов будет подаваться на форсунку
• Текущее напряжение - напряжение до которого будет заряжаться форсунка
• Текущее давление - давление при котором будут производится импульсы, если подключен датчик давления
• Длительность импульса - значение длительности каждого импульса
• Частота - значение частоты с которым будут производится импульсы
• Налив - центральное значение допуска по наливу
• Налив допуск - значение отклонения от центрального значения допуска по наливу
• Обратка - центральное значение допуска по обратке
• Обратка допуск - значение отклонения от центрального значения допуска по обратке

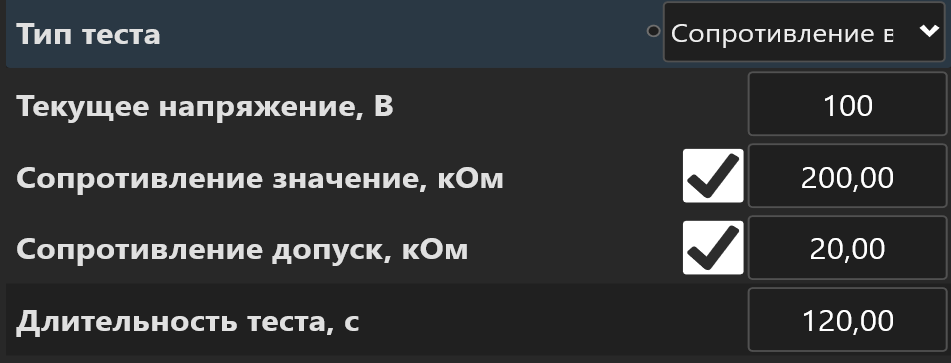

Сопротивление во времени

Сопротивление во времени - тест строящий зависимость сопротивления от времени. У данного теста есть следующие параметры:

• Текущее напряжение - напряжение форсунки при котором будет производится определение сопротивления
• Сопротивление значение - центральное значение допуска сопротивления
• Сопротивление отклонение - значение отклонения от центрального значения допуска сопротивления
• Длительность теста - время, которое будет длиться тест

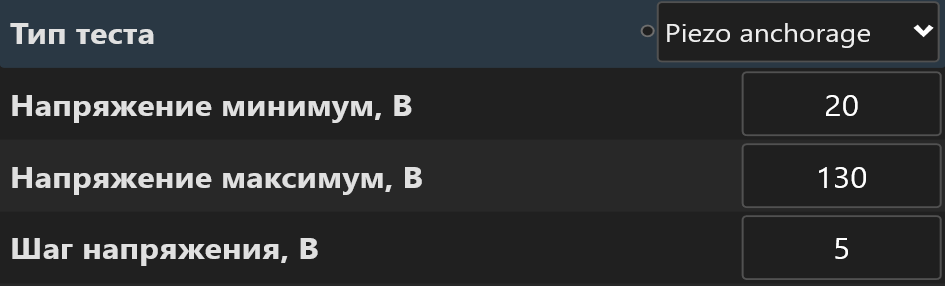

Piezo anchorage

Piezo anchorage - тест построения графика зависимости хода пьезопакета от подаваемого напряжения. Тест может быть проведен только при подключенном беспроводным микрометром к программе Diesel studio. У данного теста есть следующие параметры:

• Напряжение минимум - начальное напряжение измерения
• Напряжение максимум - конечное напряжения измерения
• Шаг напряжения - шаг с которым будет меняться напряжение

Параметры сигнала

В параметрах сигнала происходит выбор типа сигнала, а также переключатель наполненности тест-плана, который необходимо переключить в состояние «On», если вы наполнили все тест-планы.

Параметры теста

Выбор типа теста осуществляется в строке «Тип теста» в выпадающем списке, в зависимости от выбранного типа теста будут меняться список параметров теста.

Ниже представлен список типов тестов доступных для выбора при создании теста для UIS/UPS.

RLC

RLC - тест определения сопротивления и индуктивности. У данного теста есть следующие параметры:

• Длительность теста - длительность проведения теста
• Сопротивление значение - центральное значение допуска сопротивления
• Сопротивление отклонение - значение отклонения от центрального значения допуска сопротивления
• Индуктивность значение - центральное значение допуска индуктивности
• Индуктивность отклонение - значение отклонения от центрального значения допуска индуктивности

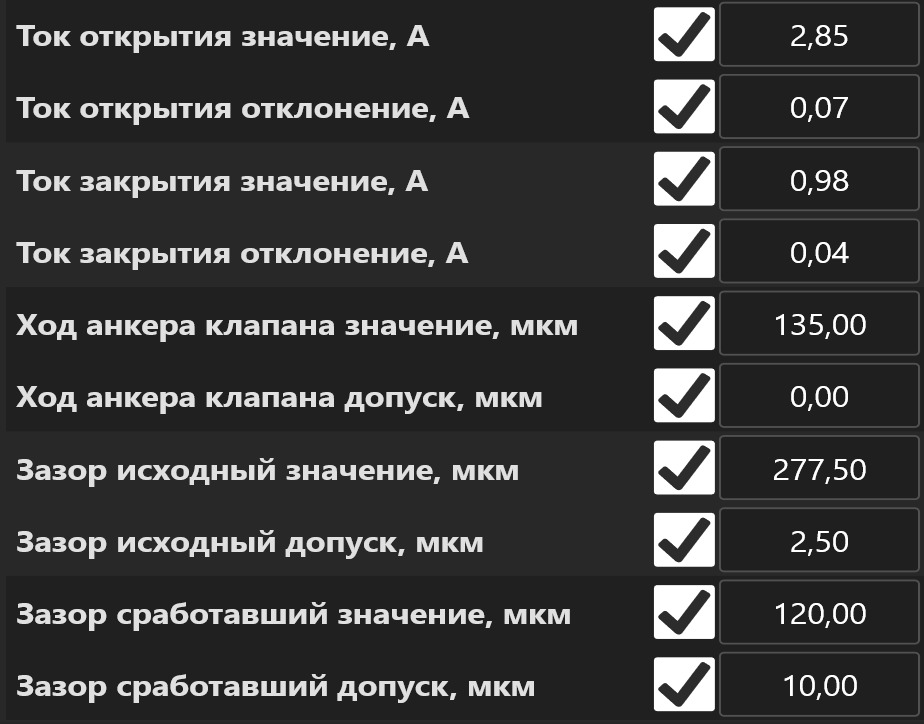

Current open/close

Current open/close - тест определения токов открытия/закрытия, а также хранит в себе справочную информацию по зазорам. У данного теста есть следующие параметры:

• Ток открытия значение - центральное значение допуска тока открытия
• Ток открытия отклонение - значение отклонения от центрального значения допуска тока открытия
• Ток закрытия значение - центральное значение допуска тока закрытия
• Ток закрытия отклонение - значение отклонения от центрального значения допуска тока закрытия
• Ход анкера клапана значение - центральное значение допуска хода анкера клапана
• Ход анкера клапана отклонение - значение отклонения от центрального значения допуска хода анкера клапана
• Зазор исходный значение - центральное значение допуска зазора исходного
• Зазор исходный допуск - значение отклонения от центрального значения допуска зазора исходного
• Зазор сработавший значение - центральное значение допуска зазора сработавшего
• Зазор сработавший допуск - значение отклонения от центрального значения допуска зазора сработавшего

Параметры сигнала

В параметрах сигнала происходит выбор типа сигнала, а также переключатель наполненности тест-плана, который необходимо переключить в состояние «On», если вы наполнили все тест-планы.

Параметры теста

Выбор типа теста осуществляется в строке «Тип теста» в выпадающем списке, в зависимости от выбранного типа теста будут меняться список параметров теста.

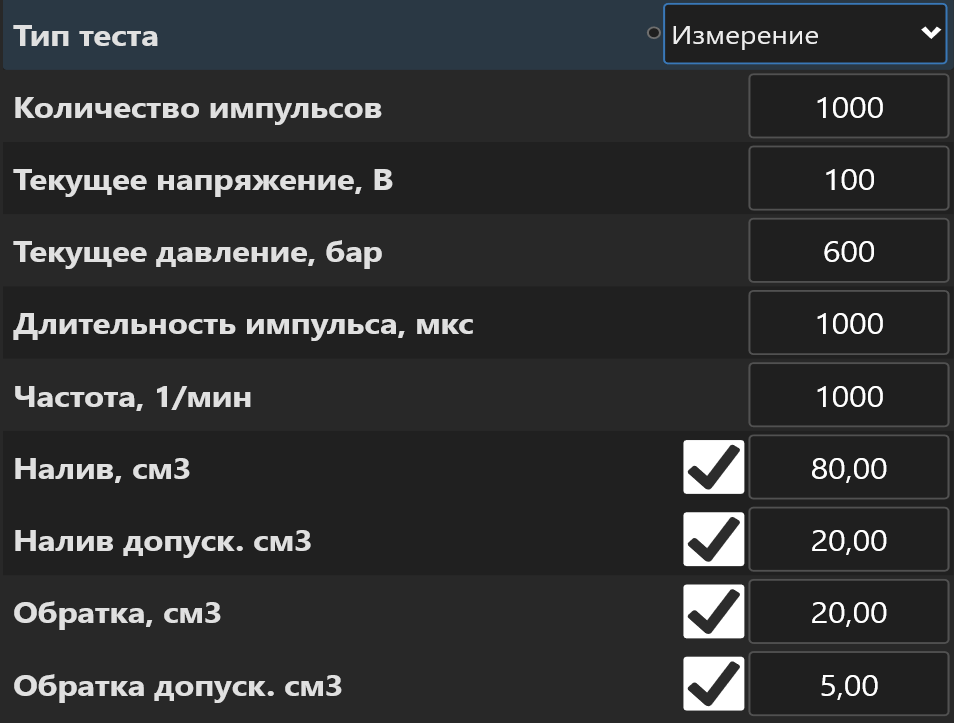

Тест Измерение для HEUI - тест активации heui, при котором может производится измерение значений наливов. У данного теста есть следующие параметры:

• Количество импульсов - сколько импульсов будет подаваться
• Текущее давление - давление при котором будут производится импульсы, если подключен датчик давления
• Длительность импульса - значение длительности каждого импульса
• Частота - значение частоты с которым будут производится импульсы
• Налив - центральное значение допуска по наливу
• Налив допуск - значение отклонения от центрального значения допуска по наливу
• Обратка - центральное значение допуска по обратке
• Обратка допуск - значение отклонения от центрального значения допуска по обратке

Создание пользовательского тест-плана

Выберите тип форсунки, тест-план для которой вы хотите наполнить.

В окне выбора форсунок нажмите кнопку «тест-планы».

Откроется окно редактора пользовательских тест-планов.

Добавление тест-плана

В списке «тест-планы» внизу нажмите на плюс .

Подождите появления новой строки в списке «тест-планы»

Напротив появившегося тест-плана нажмите на три вертикальные точки .

В появившемся списке нажмите «Переименовать».

Введите номер форсунки и нажмите «Ок».

Нажмите кнопку «Сохранить» в окне редактора пользовательских тест-планов.

Добавление теста

Для добавления теста, в списке «Тесты» нажмите на плюсик .

Подождите пока появится новый тест.

Напротив появившегося теста нажмите на 3 вертикальные точки.

В появившемся списке нажмите «Переименовать».

Впишите название теста и нажмите «Ок».

Выберите вкладку «Параметры теста».

Выберите «Тип теста» и заполните параметры теста.

Нажмите кнопку «Сохранить» в окне редактора пользовательских тест-планов.

Добавление кросс-номера

Выберите тест-план к которым будете добавлять кросс-номер.

Для добавления кросс-номера, в списке «Кросс-номера» нажмите плюсик.

Впишите номер добавляемой форсунки.

Тестирование электромагнитных форсунок

Выбор тест-плана

Выберите тип тестируемой форсунки.

В окне выбора форсунок нажмите кнопку «Выбрать».

В зависимости от выбранного типа форсунки, в программе могут выполняться различные тесты.

Помимо разбития тестов по типу форсунок, тесты подразделяются на автоматический и с предварительной подготовкой. В базовых тест-планах тесты которые могут быть проведены автоматически, находятся первыми по порядку.

Автоматический тест может быть проведен самостоятельно по окончании предыдущего теста, если предыдущий тест был запущен кнопкой «Авто».

С предварительной подготовкой тест не может быть проведен самостоятельно по окончании предыдущего теста, если предыдущий тест был запущен кнопкой «Авто», в этом случае тестирование остановится перед этим тестом, дав время на подготовку к тесту, после чего пользователь должен самостоятельно запустить данный тест.

Описание тестов

RLC

RLC - определение сопротивления и индуктивности, может быть проведен автоматически. После определения сопротивления и индуктивности, полученные данные занесутся в таблицу, с допустимыми диапазонами и определенным значениями. Также есть возможность поменять параметр теста «Длительность теста»

Ток открытия/закрытия

Open/close current - определение токов открытия/закрытия, может быть проведен автоматически. После определения токов открытия/закрытия, полученные данные занесутся в таблицу, с допустимыми диапазонами и определенными значениями.

AHE

AHE - определение зазора ahe.

• в окне тестирования отображаются:

  • допустимый диапазон, если он введен в тест-плане
  • поле для ввода значения хода анкера, также в этом поле будет отображаться измеренное значение с беспроводного микрометра, если он подключен к Diesel Studio
  • таблица с измеренными значениями хода анкера и допусками
  • кнопка перехода в окно с допусками зазоров «Bosch Step 3» по данной форсунке, если она есть в базе данных

• изменяемые параметры теста:

  • ток срабатывания
  • ток удержания
  • количество импульсов
  • длительность импульса
  • пауза между импульсами

Тест гидроплотность

Hydrotightness - тест гидроплотности форсунки.

• в окне тестирования отображаются:

  • определяемое время падения давления
  • график давления
  • текущее давление

• изменяемые параметры теста:

  • верхняя граница
  • нижняя граница

• «визуальный осмотр» - галочка визуального осмотра, который при вводе попадет в отчет, его взводит пользователь после оценки внешнего вида форсунки и проверки подтекает ли форсунка. (Снять галочку можно повторным нажатием на нее)

Тест активации форсунки

Performance - активация форсунки с возможным определением наливов

• в окне тестирования отображаются:

  • мензурки с наливом и обраткой
  • ввод значений налива и обратки
  • осциллограмма тока
  • текущее давление
  • скважность

• изменяемые параметры теста:

  • уставка, давление при котором будет происходить активация
  • длительность импульса
  • частота
  • количество импульсов

• «визуальный осмотр» - галочка визуального осмотра, который при вводе попадет в отчет, его взводит пользователь после оценки формы распыла форсунки. (Снять галочку можно повторным нажатием на нее)

Тестирование пьезо-форсунок

Выбор тест-плана

Выберите тип тестируемой форсунки.

В окне выбора форсунок нажмите кнопку «Выбрать».

В зависимости от выбранного типа форсунки, в программе могут выполняться различные тесты.

Помимо разбития тестов по типу форсунок, тесты подразделяются на автоматический и с предварительной подготовкой. В базовых тест-планах тесты которые могут быть проведены автоматически, находятся первыми по порядку.

Автоматический тест может быть проведен самостоятельно по окончании предыдущего теста, если предыдущий тест был запущен кнопкой «Авто».

С предварительной подготовкой тест не может быть проведен самостоятельно по окончании предыдущего теста, если предыдущий тест был запущен кнопкой «Авто», в этом случае тестирование остановится перед этим тестом, дав время на подготовку к тесту, после чего пользователь должен самостоятельно запустить данный тест.

Описание тестов

RLC

RLC - определение сопротивления и емкости пьезопакета, может быть проведен автоматически. После определения сопротивления и емкости, полученные данные занесутся в таблицу, с допустимыми диапазонами и определенным значениями. Также есть возможность поменять параметры теста «Длительность теста» и «Напряжение».

Тест динамики сопротивления

Resistance dynamics - определяет сопротивление определенное время и строит график зависимости сопротивления от времени, может быть проведен автоматически. На данном тесте можно поменять параметры тестирования «Напряжение» и «Длительность теста». После старта теста начнется построение графика сопротивления от времени на протяжения времени «Длительность теста», также отображается максимальное и минимальное определенное сопротивление за время тестирования.

Тест параметры пьезопакета

Piezo stack parameters - определяет зависимость сопротивления и емкости от напряжения, может быть проведен автоматически.

• в окне тестирования отображаются:

  • график сопротивления от напряжения
  • график тока от напряжения
  • график емкости от напряжения
  • «максимальное» и «минимальное» значение определенного сопротивления
  • «максимальное» и «минимальное» значение определенной емкости
  • текущее напряжение

• изменяемые параметры теста:

  • начальное напряжение
  • конечное напряжение
  • шаг напряжения

Тест определения хода пьезопакета

Piezo stroke - определение хода пьезопакета на диапазоне напряжений.

• в окне тестирования отображаются:

  • график хода пьезопакета от напряжения
  • текущее напряжение
  • текущее значение хода

• изменяемые параметры теста:

  • начальное напряжение
  • конечное напряжение
  • шаг напряжения

Тест регулировки зазора

Gap adjustment - регулировка воздушного зазора.

• в окне тестирования отображаются:

  • гистограмма значения расхода пьезо с отображением вошло ли значение в допустимый диапазон
  • ввод расхода пьезо
  • переключатель единиц измерения расхода пьезо

• изменяемые параметры теста:

  • напряжение подаваемое на форсунку
  • галочка «импульс», если она включена, то будет подаваться импульсы заданной длительности и с заданной паузой, если выключена, то будет подаваться постоянно на форсунку заданное напряжение
  • длительность импульса
  • пауза между импульсами

Тест гидроплотности

Hydrotightness - тест гидроплотности форсунки.

• в окне тестирования отображаются:

  • определяемое время падения давления
  • проверка «визуальный осмотр»
  • график давления
  • текущее давление

• изменяемые параметры теста:

  • верхняя граница
  • нижняя граница

• «визуальный осмотр» - галочка визуального осмотра, который при вводе попадет в отчет, его взводит пользователь после оценки внешнего вида форсунки и проверки подтекает ли форсунка. (Снять галочку можно повторным нажатием на нее)

Тест активации форсунки

Performance - активация форсунки с возможным определением наливов

• в окне тестирования отображаются:

  • мензурки с наливом и обраткой
  • ввод значений налива и обратки
  • проверка «визуальный осмотр»
  • осциллограмма тока
  • текущее давление
  • скважность

• изменяемые параметры теста:

  • уставка, давление при котором будет происходить активация
  • длительность импульса
  • частота
  • количество импульсов
  • напряжение заряда форсунки

• «визуальный осмотр» - галочка визуального осмотра, который при вводе попадет в отчет, его взводит пользователь после оценки формы распыла форсунки. (Снять галочку можно повторным нажатием на нее)

Тестирование UIS/UPS

Выбор тест-плана

Выберите тип тестируемой форсунки.

В окне выбора форсунок нажмите кнопку «Выбрать».

В зависимости от выбранного типа форсунки, в программе могут выполняться различные тесты.

Помимо разбития тестов по типу форсунок, тесты подразделяются на автоматический и с предварительной подготовкой. В базовых тест-планах тесты которые могут быть проведены автоматически, находятся первыми по порядку.

Автоматический тест может быть проведен самостоятельно по окончании предыдущего теста, если предыдущий тест был запущен кнопкой «Авто».

С предварительной подготовкой тест не может быть проведен самостоятельно по окончании предыдущего теста, если предыдущий тест был запущен кнопкой «Авто», в этом случае тестирование остановится перед этим тестом, дав время на подготовку к тесту, после чего пользователь должен самостоятельно запустить данный тест.

Описание тестов

RLC

RLC - определение сопротивления и индуктивности, может быть проведен автоматически. После определения сопротивления и индуктивности, полученные данные занесутся в таблицу, с допустимыми диапазонами и определенным значениями. Также есть возможность поменять параметр теста «Длительность теста»

Ток открытия/закрытия

Open/close current - определение токов открытия/закрытия, а также справочная информация по зазорам, может быть проведен автоматически. После определения токов открытия/закрытия, полученные данные занесутся в таблицу, с допустимыми диапазонами и определенными значениями.

Тестирование HEUI

Выбор тест-плана

Выберите тип тестируемой форсунки.

В окне выбора форсунок нажмите кнопку «Выбрать».

В зависимости от выбранного типа форсунки, в программе могут выполняться различные тесты.

Помимо разбития тестов по типу форсунок, тесты подразделяются на автоматический и с предварительной подготовкой. В базовых тест-планах тесты которые могут быть проведены автоматически, находятся первыми по порядку.

Автоматический тест может быть проведен самостоятельно по окончании предыдущего теста, если предыдущий тест был запущен кнопкой «Авто».

С предварительной подготовкой тест не может быть проведен самостоятельно по окончании предыдущего теста, если предыдущий тест был запущен кнопкой «Авто», в этом случае тестирование остановится перед этим тестом, дав время на подготовку к тесту, после чего пользователь должен самостоятельно запустить данный тест.

Описание тестов

Тест активации форсунки

Performance - активация HEUI с возможным определением наливов

• в окне тестирования отображаются:

  • мензурки с наливом и обраткой
  • ввод значений налива и обратки
  • проверка «визуальный осмотр»
  • осциллограмма тока
  • текущее давление
  • скважность

• изменяемые параметры теста:

  • уставка, давление при котором будет происходить активация
  • длительность импульса
  • частота
  • количество импульсов

Создание отчета

Создать отчет можно только после прохождения тестирования в окне тестирования

При нажатии на кнопку «Отчет» в окне тестирования, приложение перейдет на окно «Данные отчета» для ввода данных отчета, где необходимо ввести данные по форсункам, исполнителю и клиенту, после нажав кнопку «Продолжить», приложение перейдет на окно построения отчета, где построится отчет по данным тестирования.

В случае, если вы делаете отчет по той же форсунке, вы можете воспользоваться автозаполнением нажав на кнопку «История» , и выбрать из списка нужную форсунку.

При построении отчета, вы можете выбрать различные варианты отображения, путем выбора другого шаблона отчета в списке «Шаблоны».

При выборе шаблона CR-Mini 2, вы увидите подробный отчет по пройденным тестам

При выборе шаблона CR-Mini 2 (8 injector), вы увидите отчет, что будет располагаться на 1 странице, где могут разместиться данные по тестированию 8 форсунок.

Так же вы можете убрать не нужные поля или поменять представление допусков меняя значение флагов в списке Опции онлайн:

• Старый код - меняет видимость поля Старый код
• Реквизиты СТО - меняет видимость области шапки отчета с данными клиента и вашего сервиса
• Вид допуска налива - меняет тип отображения допуска наливов
• График сопротивления(U) - меняет видимость графика зависимости сопротивления от напряжения
• График тока - меняет видимость графика зависимости тока от напряжения
• График емкости - меняет видимость графика емкости тока от напряжения
• График сопротивления(t) - меняет видимость графика зависимости сопротивления от времени
• График гидроплотности - меняет видимость графика гидроплотности
• График хода пьезо - меняет видимость графика зависимости хода пьезопакета от напряжения
• Тест измерения - меняет видимость результата тестов активации форсунки
• Тест RLC - меняет видимость результата тестов RLC
• Тест тока открытия/закрытия - меняет видимость результата тестов определения тока открытия/закрытия
• Тест гидроплотности - меняет видимость результата тестов гидроплотности
• Тест AHE - меняет видимость результата тестов AHE
• Результаты теста - меняет видимость галочек результатов тестирования
• Заключение - меняет видимость общего на отчет заключения
• Параметры теста - меняет видимость параметров теста
• Расход пьезо - меняет видимость результата тестов регулировки воздушного зазора
• Показывать информацию - меняет видимость информации внизу отчета
