Хит
Артикул:
PTB-UIS-105
3 161 000 ₽
/шт Есть в наличии
В корзину
Купить в 1 клик
Детали уточняйте у менеджеров
Срок рассрочки
Первоначальный взнос
Ежемесячный платёж
₽
| Дата | Сумма платежа, ₽ |
|---|
Описание

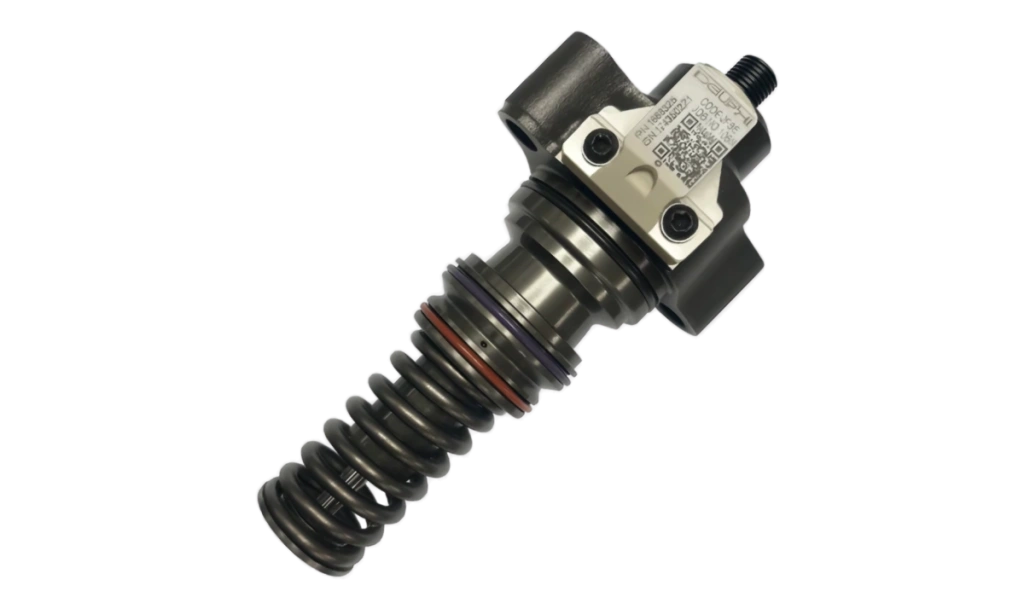

Стенд предназначен для диагностики, ремонта и кодирования насос-форсунок (EUI) и насосных секций (EUP). Включает функцию кодирования DAF DELPHI 105

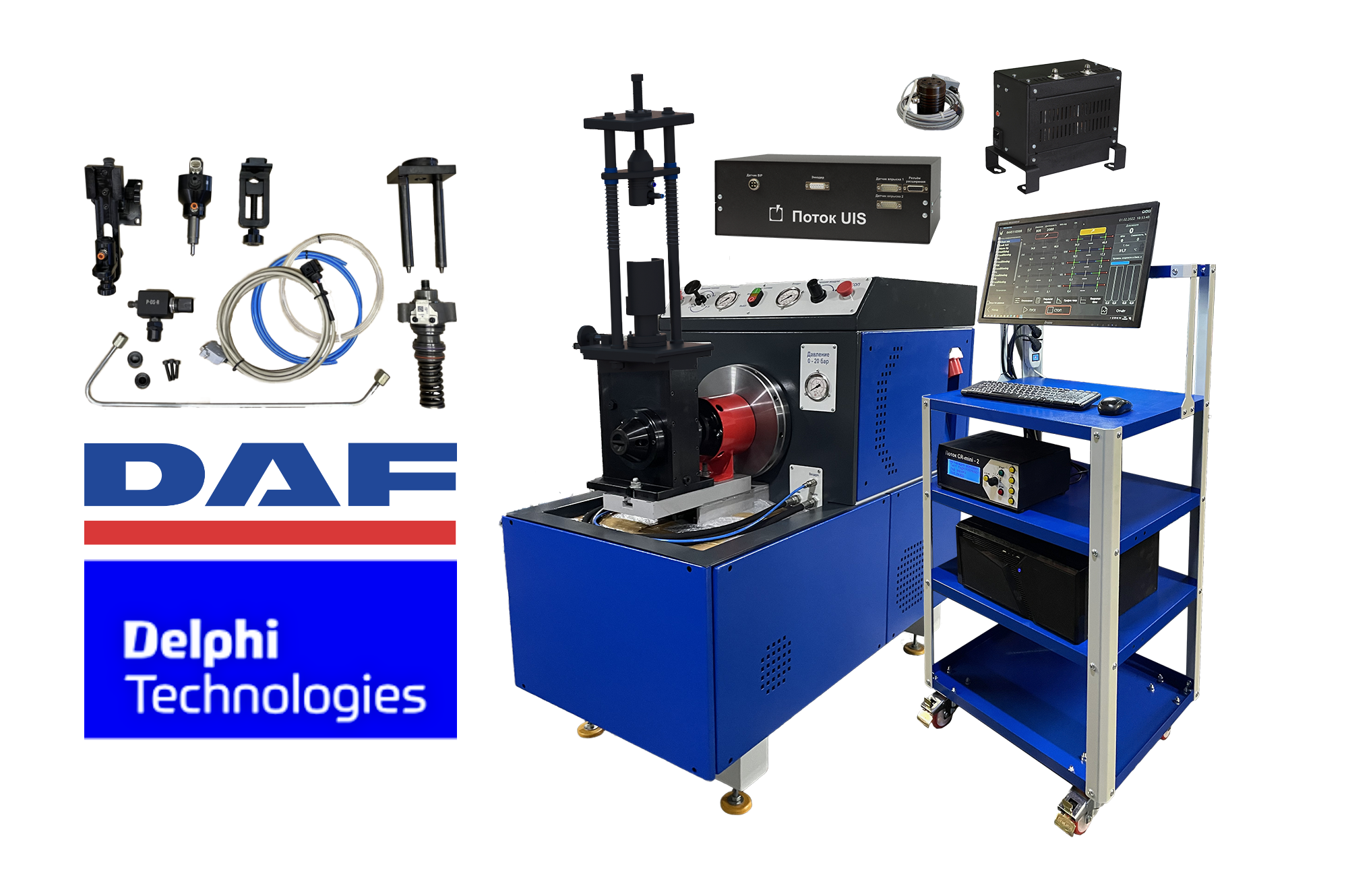

Состав комплекта:
Привод Поток UIS
Блок Управления Поток UIS
Безмензурочный Блок Измерения Поток FM-2
Датчик Тензометрии Поток LOADCELL
Камбокс со сменными кулачками Поток CAMBOX E3
Оснастка DAF DELPHI 105 для кодирования на CAMBOX E3
Кодирование DAF DELPHI 105
Производство: Беларусь
Состав комплекта:
Привод Поток UIS
Блок Управления Поток UIS
Безмензурочный Блок Измерения Поток FM-2
Датчик Тензометрии Поток LOADCELL
Камбокс со сменными кулачками Поток CAMBOX E3
Оснастка DAF DELPHI 105 для кодирования на CAMBOX E3
Кодирование DAF DELPHI 105
Производство: Беларусь
Подробности
Характеристики
Тип
—
Стенды
Дизельная система
—
EUI/EUP (UIS)
Состав комплекта
—
Привод Dieselmix UIS
Блок Управления UIS
Безмензурочный Блок Измерения FM-2
Датчик Тензометрии LOADCELL
Камбокс со сменными кулачками Dieselmix CAMBOX E3
Стойка подкатная для электроники
ПК в сборе
Оснастка DAF DELPHI 105 для CAMBOX E3 (с кулачком и кодированием)
Условия гарантии
Текст гарантии
Оплата и доставка
Текст оплаты и доставки
Цена обновляется ежедневно. Пожалуйста, свяжитесь с менеджером, чтобы зафиксировать цену.
Предлагаем вашему вниманию стенд производства компании «Дизельмикс», разработанный специально для камбокса "Поток" - самый компактный и, одновременно, мощный из всех, существующих на рынке
Комплектации
Электродвигатель
Датчик LoadCell
Гидравлическая система
Панель управления
Станина
Сварная рама
Маховик. Беззазорная компенсационная муфта
Блок управления стендом
Безмензурочная измерительная система
Покупателям предоставляется бесплатное трехдневное обучение по работе на оборудовании. Поможем укомплектовать рабочее место всем необходимым инструментом и оснасткой
Ключевые отличия:
- Оперативная поддержка на весь срок службы оборудования
- Наличие ТЕНЗОМЕТРИИ (датчика LoadCell) для измерения пикового давления впрыска
- 6-ти полюсный двигатель 1000 об/мин 11 кВт с энкодером и принудительным охлаждением в связке с частотным преобразователем с векторным управлением позволяет управлять крутящим моментом двигателя без потерь по мощности

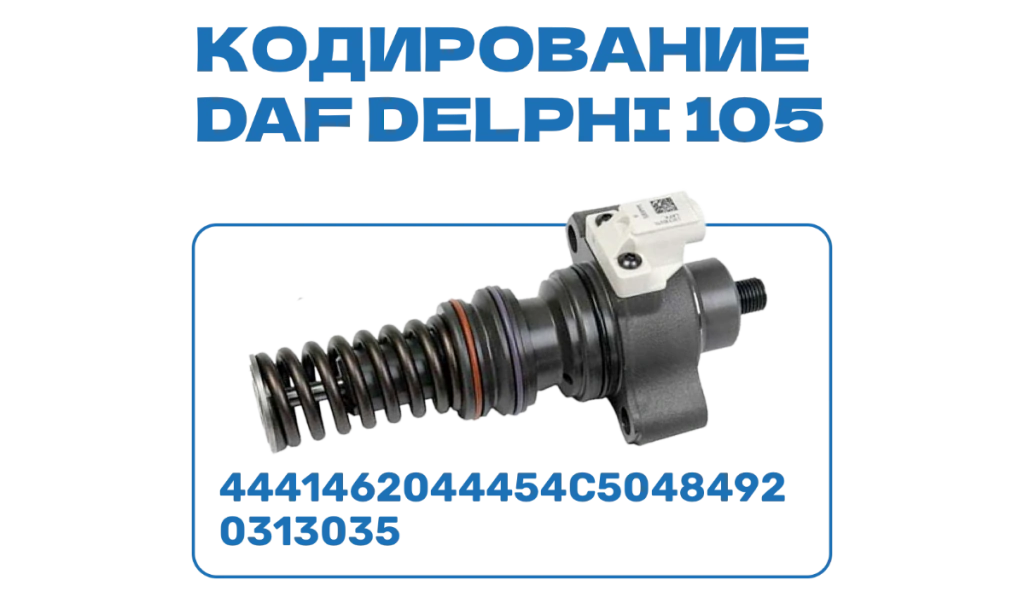

- Кодирование DAF DELPHI 105
- Самый компактный стенд на рынке — всего 130x64x120 см, экономит ваше пространство без компромиссов по производительности
- Эффективная термостабилизация обеспечивает максимальную точность измерений даже в самых требовательных условиях
- Уникальная система регулировки давления: двухсекционный регулятор легко справляется с диагностикой как насос-форсунок до 6 бар, так и SCANIA HPI до 20 бар
- Автоматическая система управления воздушным охлаждением гарантирует безопасность тензодатчика
- Частотный преобразователь с векторным управлением — высочайшая эффективность и плавность работы оборудования
- Шланги с быстроразъемами позволяют моментально менять адаптеры, что сокращает время на обслуживание и увеличивает продуктивность
"А что такое этот ваш лоадсэлл?" - интересуются клиенты при покупке нашего стенда. Увидев стоимость, и вовсе дальше нет смысла объяснять. "800 евро за вот это???" - глаза лезут на лоб.
Читать статью
Большинство производителей даже не пишут, что устанавливают в свое оборудование, а важных параметров знать нужно много. Самое время, чтобы снять панель на вашем стенде и заглянуть внутрь
Особенности конструкции стенда
Камбокс E3
Камбокс со сменными кулачками Поток CAMBOX E3
Артикул: PCB-E3
Подробнее
Артикул: PCB-E3
Специализированный инструмент для кодирования насос-форсунок Delphi E3, Е1 и DAF Delphi.
Подробнее
Подробная информация
Комплектации
Комплект для кодирования DAF DELPHI 105
Все необходимое для начала работы.
Состав комплекта:
Состав комплекта:
- Привод ПОТОК UIS
- Блок Управления ПОТОК UIS
- Безмензурочный Блок Измерения ПОТОК FM-2
- Датчик Тензометрии ПОТОК LOADCELL
- ПОТОК CAMBOX E3
- Оснастка DAF DELPHI 105
- Кодирование DAF DELPHI 105
Пользовательский комплект
Состав комплекта - по вашим требованиям. Мы можем подобрать индивидуальный комплект оснастки исходя из вашего региона/специфики
Электродвигатель
Устанавливается 6-ти полюсный двигатель 1000 об/мин 11 кВт с энкодером и принудительным охлаждением для работы с наилучшей производительностью.
Регулировка двигателя осуществляется частотным преобразователем с векторным управлением, что даёт гарантию в точности измерений без просадок по мощности.
Преимущества:
Двигатель подвергается следующим операциям по модернизации:
Регулировка двигателя осуществляется частотным преобразователем с векторным управлением, что даёт гарантию в точности измерений без просадок по мощности.
Преимущества:
- Асинхронный двигатель (AC) – в связке с частотным преобразователем с векторным управлением дешевле, в сравнении с двигателем постоянного тока (DC)
- Крутящий момент такого двигателя равномерный вне зависимости от оборотов
- Наличие энкодера позволяет отслеживать поворот вала двигателя с высокой точностью
Двигатель подвергается следующим операциям по модернизации:
- Снимается штатное охлаждения двигателя (лопастной вентилятор)
- Протачивается вал для установки энкодера, устанавливается энкодер на вал двигателя
- Изготавливается специальный кожух для установки вентилятора.
- Производится монтаж всех комплектующих
Датчик LoadCell
Устанавливается датчик KM40 (Производство: Германия).
Датчик позволяет измерять пиковое давление впрыска насос-форсунок и насосных секций, а также определять показатели T3, T4, критически важные для насос-форсунок Delphi
В целях защиты датчика реализована автоматическая подача сжатого воздуха (охлаждения), что помогает избежать перегрева при работе.
Датчик позволяет измерять пиковое давление впрыска насос-форсунок и насосных секций, а также определять показатели T3, T4, критически важные для насос-форсунок Delphi
В целях защиты датчика реализована автоматическая подача сжатого воздуха (охлаждения), что помогает избежать перегрева при работе.
Гидравлическая система
Предусмотрена система фильтрации для тестовой жидкости, стекающей с рабочей зоны.
Радиатор охлаждения для активной термостабилизации (Производство: Беларусь)
Бак:
Гидронасос
Устанавливается шестеренный гидронасос Blue Ascend (производство: Турция) для подкачки тестовой жидкости;
Преимущества:
Радиатор охлаждения для активной термостабилизации (Производство: Беларусь)
Бак:
- Оптимизирован под небольшой объем, что позволяет экономить тестовую жидкость. При этом полная емкость бака 20л.
- Встроен цифровой температурный датчик.
- Для удобства реализована выдвижная конструкция бака
- Всасывающий фильтр в баке с фильтрующим элементом 90 мкм
Гидронасос
Устанавливается шестеренный гидронасос Blue Ascend (производство: Турция) для подкачки тестовой жидкости;
Преимущества:
- Низкая шумность
- Высокая отказоустойчивость
- Высокая производительность
Панель управления
Устройство панели управления:
- Регулировка давления топлива в низком контуре осуществляется двухсекционным регулятором, который позволяет диагностировать как насос форсунки/секций с давлением до 6 бар, так и насос форсунки SCANIA HPI с давлением до 20 бар
- Индикатор давления тестовой жидкости
- Регулятор давления воздуха для охлаждения тензодатчика
- Индикатор давления воздуха для охлаждения тензодатчика
- Подача топлива – ВКЛ/ВЫКЛ – кнопка включения гидронасоса
- Кнопка “СТОП” для аварийного выключения стенда. Продублирована с двух сторон стенда для обеспечения безопасности
Станина
Усиленной конструкции, выполнена с элементами поперечного усиления для предотвращения скручивания конструкции. После сварки подвергается термообработкой (искусственным старением) для снятия напряжения, обработки в размер;
Сварная рама
- Вес 72кг. Имеет усиленное поперечное сечение, отличается жесткостью и стабильностью
- Габариты стенда - 130x64x120 см. Самый компактный стенд относительно большинства конкурентов
- Рама стенда оснащена виброопорами, что позволяет гасить вибрации стенда при работе на высоких оборотах.
Маховик. Беззазорная компенсационная муфта
- Маховик точно просчитанной массы, для оптимальной инерции двигателя.
- Беззазорная компенсационная муфта работает без биений при вращении и эффективно передает крутящий момент на камбокс
Блок управления стендом
Поток UIS – основной блок управления стендом. Координирует работу всех узлов и позволяет проводить тестирование форсунок в автоматическом режиме
Безмензурочная измерительная система
Поток FM работает в паре с блоком управления Поток UIS. Предназначен для количественной оценки объемной производительности CR-форсунок, насос-форсунок и насосных секций, рядных и распределительных насосов при проведении диагностических тестов
Устройство обеспечивает:
Устройство обеспечивает:
- непрерывное измерение объемной производительности по всем измерительным каналам одновременно;
- два режима измерения: измерения текущего потока имитация; “мензурочного” измерения;
- отсутствие жестких требований к чистоте тестовой жидкости;
- отсутствие жестких требований к температуре тестовой жидкости в зоне измерения.
Пример работы с форсунками
- Из списка тест планов выбирается нужный по номеру форсунки. Открывается окно с параметрами и руководством по установке
- Форсунка устанавливается на на CamBox, в соответствии с руководством пользователя
- Запускается тест-план, проводятся необходимые тесты в автоматическом или ручном режиме
- По завершению теста печатается индивидуальный отчет для клиента с логотипом вашей компании
Дополнительное оборудование
- Подкатная стойка для электроники
- ПК с предустановленным ПО и необходимыми тех требованиями для ПО
- Возможность Обучения по направлениям:
- Bosch EUI/EUP
- Common Rail
- HEUI
- Delphi E1/E3
- DAF Delphi
- Scania HPI
- VAG
- CAT
- Возможно укомплектовать участок всем необходимым инструментом и запчастями
- Тестовая жидкость SRS Calibration Fluid (20л)
- Блок управления Поток CR-MINI 2 с ПО
